ESP LATERAL ACCELERATION SENSOR CIRCUIT

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 165

ESP LATERAL ACCELERATION SENSOR CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Ignition on.

•

Set Condition: The Controller Antilock Brake (CAB) detects an Electronic Stability Program (ESP) Lateral
Acceleration Sensor malfunction.

POSSIBLE CAUSES

LATERAL ACCELERATION SENSOR SIGNAL CIRCUIT SHORT TO VOLTAGE

LATERAL ACCELERATION SENSOR SIGNAL CIRCUIT SHORT TO 5-VOLT SUPPLY CIRCUIT

LATERAL ACCELERATION SENSOR SIGNAL CIRCUIT SHORT TO GROUND

LATERAL ACCELERATION SENSOR SIGNAL CIRCUIT SHORT TO SENSOR GROUND CIRCUIT

LATERAL ACCELERATION SENSOR SIGNAL CIRCUIT OPEN

LATERAL ACCELERATION SENSOR 5-VOLT SUPPLY CIRCUIT SHORT TO VOLTAGE

LATERAL ACCELERATION SENSOR 5-VOLT SUPPLY CIRCUIT OPEN

LATERAL ACCELERATION SENSOR 5-VOLT SUPPLY CIRCUIT SHORT TO GROUND

LATERAL ACCELERATION SENSOR 5-VOLT SUPPLY CIRCUIT SHORT TO SENSOR GROUND

LATERAL ACCELERATION SENSOR GROUND CIRCUIT OPEN

LATERAL ACCELERATION SENSOR

CONTROLLER ANTILOCK BRAKE

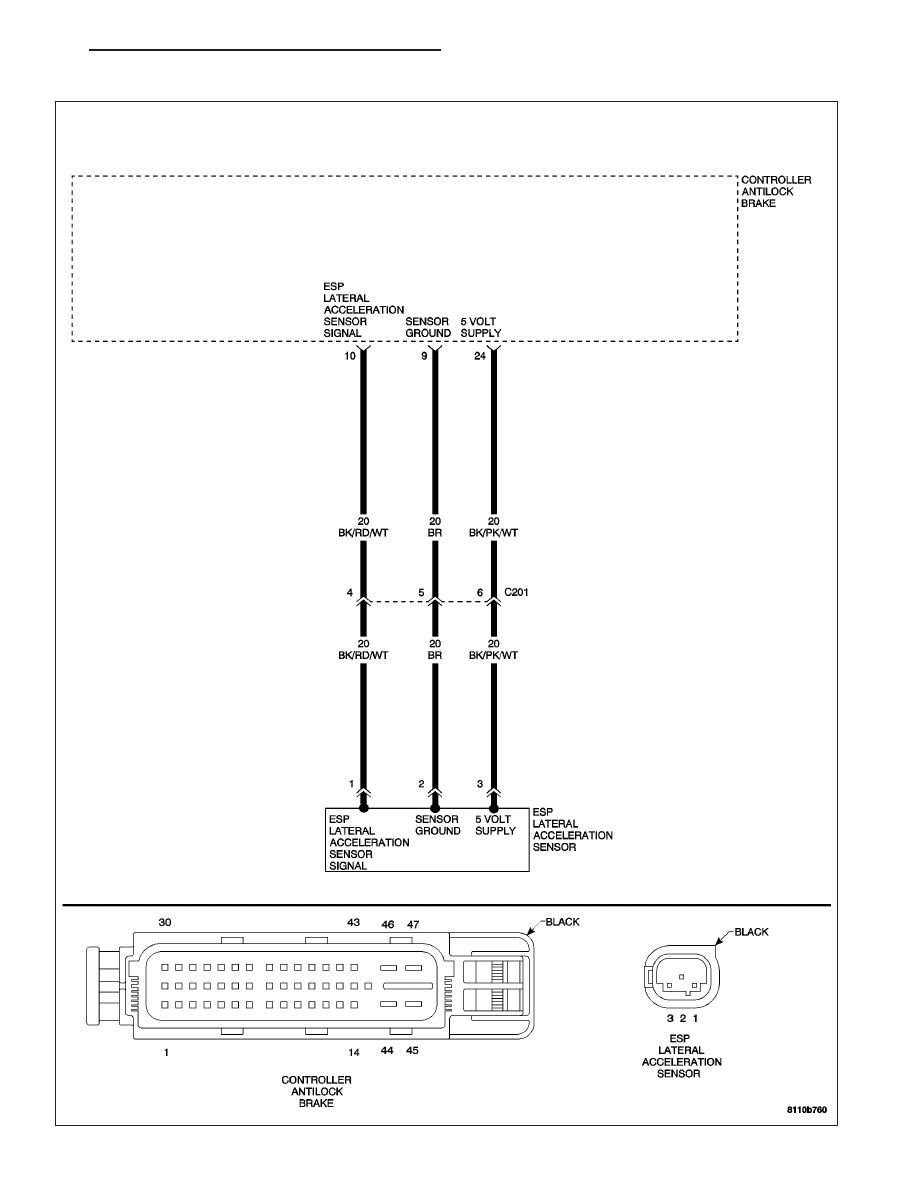

For a complete Electronic Stability Program (ESP) Circuit Diagram (Refer to 5 - BRAKES/ELECTRICAL - SCHE-
MATICS AND DIAGRAMS).

Diagnostic Test

1.

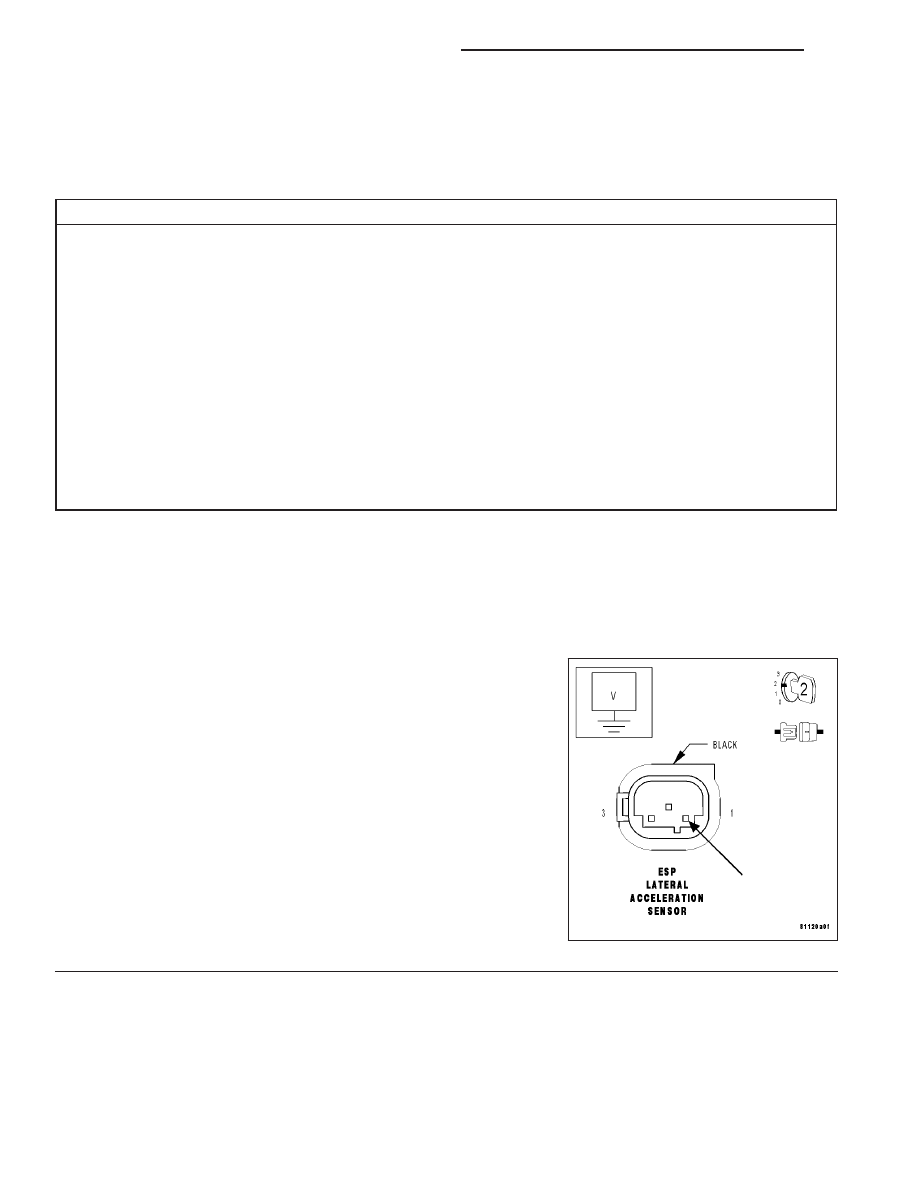

MEASURE THE VOLTAGE OF THE ESP LATERAL ACCELERATION SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Disconnect the CAB harness connector.

Disconnect the ESP Lateral Acceleration Sensor harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the ESP Lateral Acceleration Sensor Signal
circuit at the ESP Lateral Acceleration Sensor harness connector.

Is the voltage below 1.0 volt?

Yes

>> Go to 2

No

>> Repair the ESP Lateral Acceleration Sensor Signal circuit

for a short to voltage.

Perform ABS VERIFICATION TEST.

5 - 166

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ZH

ESP LATERAL ACCELERATION SENSOR CIRCUIT (CONTINUED)

2.

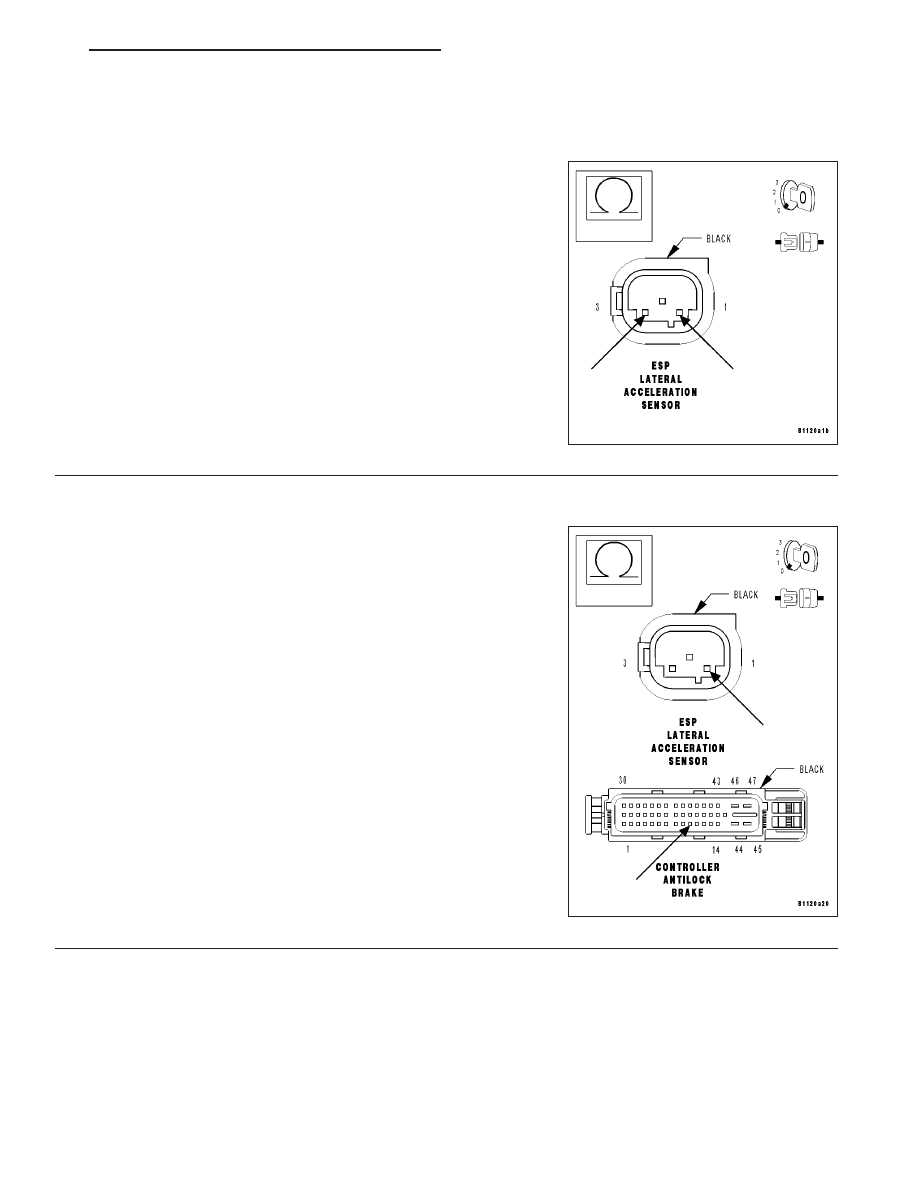

MEASURE THE RESISTANCE BETWEEN THE ESP LATERAL ACCELERATION SIGNAL CIRCUIT AND
THE 5-VOLT SUPPLY CIRCUIT

With the ignition off.

Measure the resistance between the ESP Lateral Acceleration Sensor
Signal circuit and the 5-Volt Supply circuit in the ESP Lateral Acceler-
ation Sensor harness connector.

Is the resistance below 100 kohms?

Yes

>> Repair the ESP Lateral Acceleration Sensor Signal circuit

for a short to the 5-Volt Supply circuit.

Perform ABS VERIFICATION TEST.

No

>> Go to 3

3.

MEASURE THE RESISTANCE OF THE ESP LATERAL ACCELERATION SENSOR SIGNAL CIRCUIT

With the ignition off.

Measure the resistance of the ESP Lateral Acceleration Sensor Signal
circuit from the CAB harness connector to the ESP Lateral Accelera-
tion Sensor harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 4

No

>> Repair the ESP Lateral Acceleration Sensor Signal circuit

for an open.

Perform ABS VERIFICATION TEST.

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 167

ESP LATERAL ACCELERATION SENSOR CIRCUIT (CONTINUED)

4.

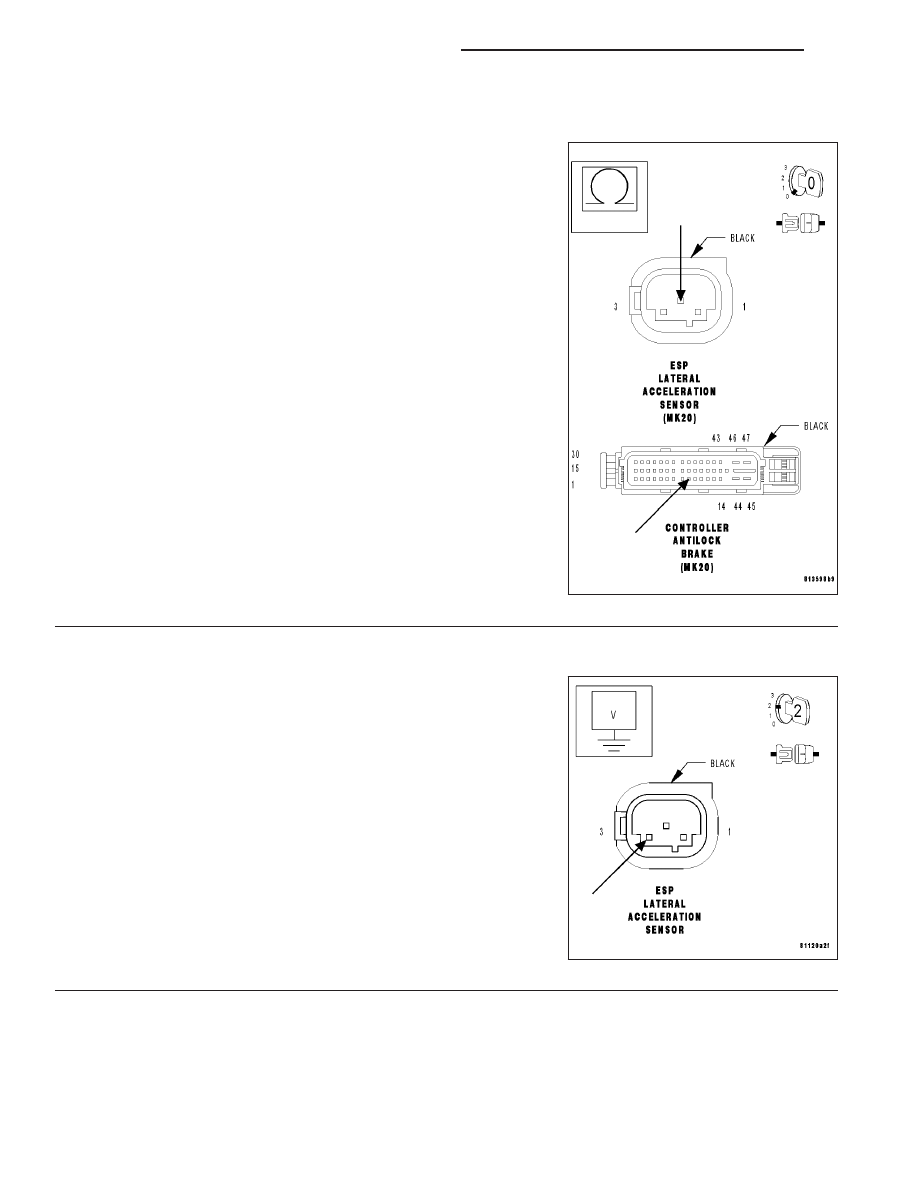

MEASURE THE RESISTANCE OF THE ESP LATERAL ACCELERATION SENSOR GROUND CIRCUIT

With the ignition off.

Measure the resistance of the Sensor Ground circuit from the CAB
harness connector to the ESP Lateral Acceleration Sensor harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 5

No

>> Repair the Sensor Ground circuit for an open.

Perform ABS VERIFICATION TEST.

5.

MEASURE THE VOLTAGE OF THE 5-VOLT SUPPLY CIRCUIT

With the ignition off.

Reconnect the CAB harness connector.

Turn the ignition on.

Measure the voltage of the 5-Volt Supply circuit at the ESP Lateral
Acceleration Sensor harness connector.

Is the voltage between 4.5 and 5.0 volts?

Yes

>> Go to 6

No

>> Go to 8
