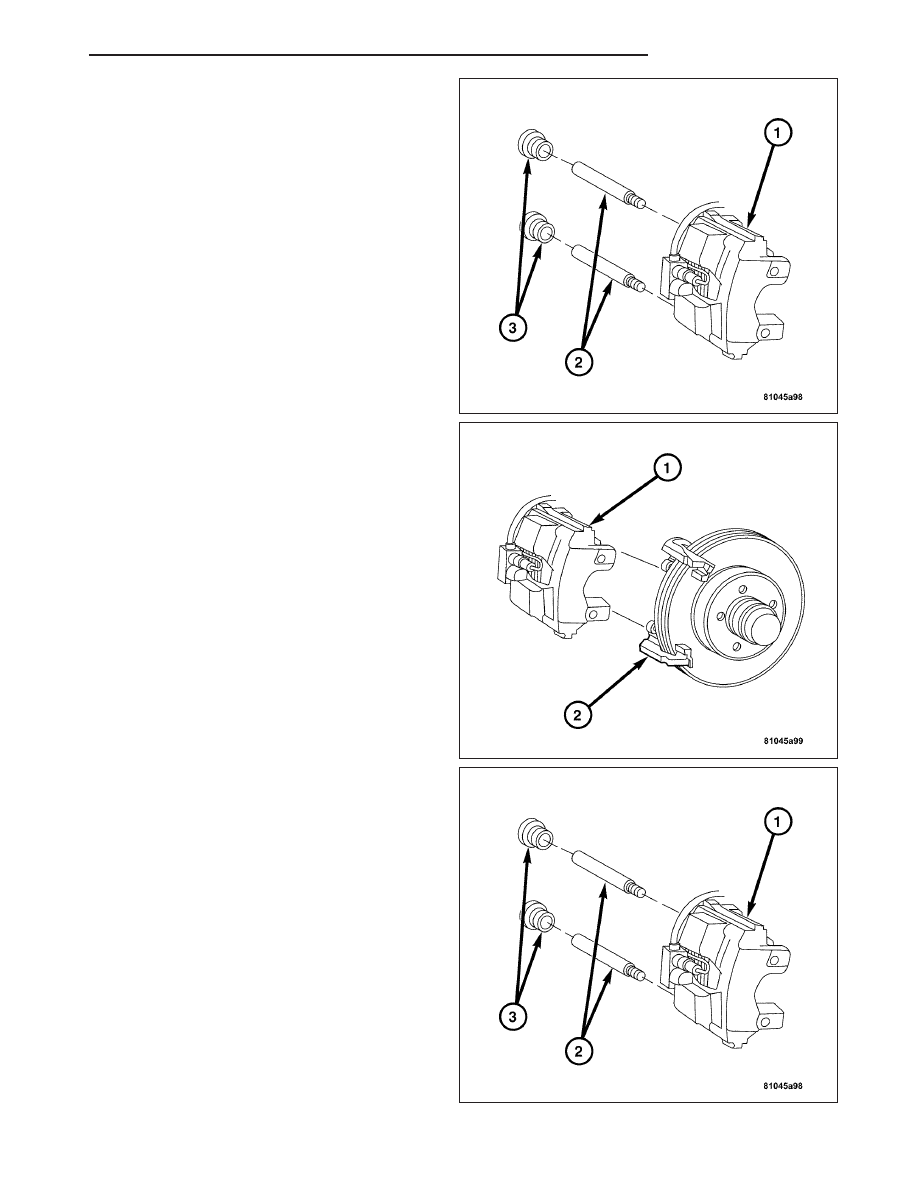

2. Lubricate the slide pins (2) and slide pin bushings

with silicone grease.

3. Install the caliper (1) on the mounting bracket (2).

4. Install the caliper slide pins (2). Tighten the slide

pins to 25 N·m (18 ft. lbs.).

5. Install the caliper slide pin caps (3).

ZH

BRAKES - BASE

5 - 33

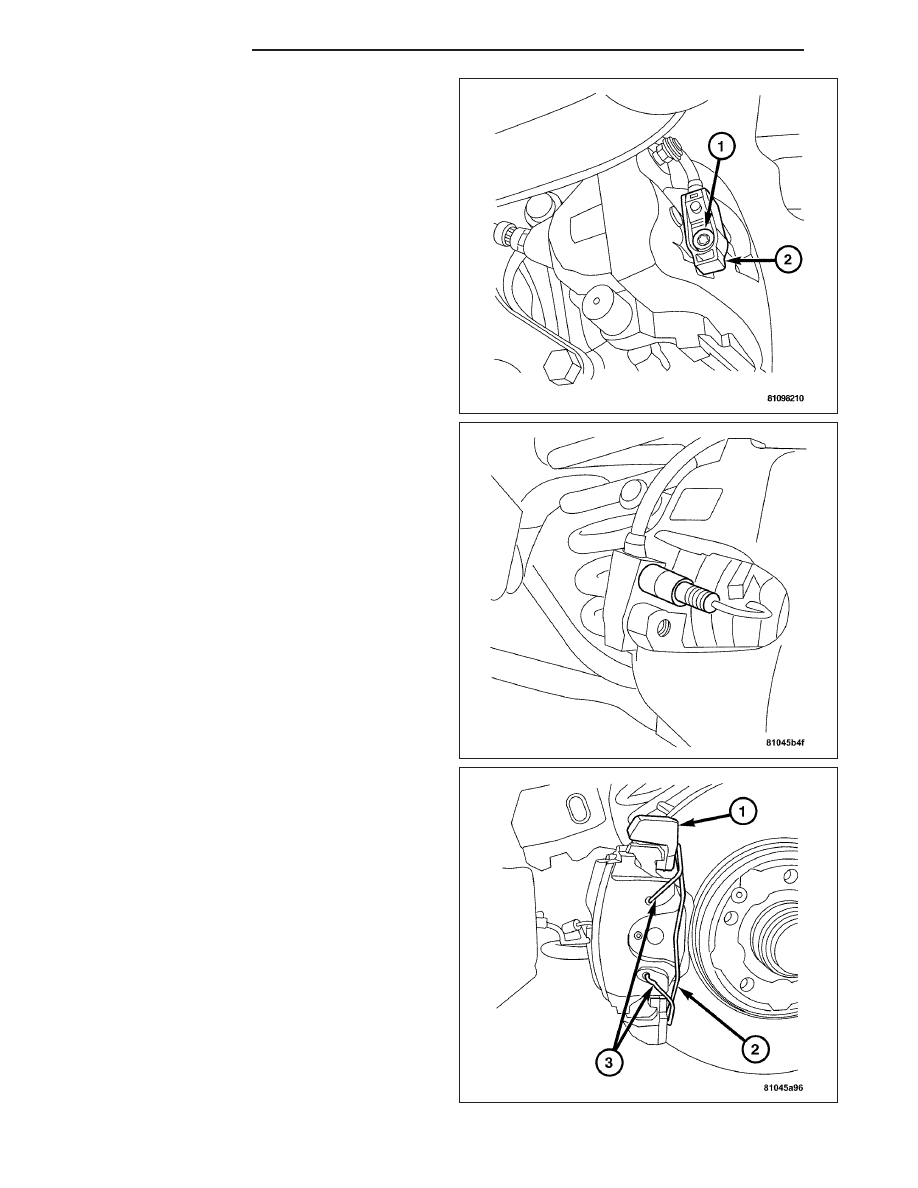

6. Install the brake pad wear indicator (2) onto the

caliper. Tighten the bolt to 8 N·m (6 ft. lbs.).

7. Connect the brake wear indicator to the brake pad.

8. Install one end of the caliper support spring (2) in

the top end of the caliper and under the mounting
bracket (1).

9. Install the other end into the lower caliper hole (3).

10. Hold the spring (2) into the caliper hole (3) with

your thumb while prying the end of the spring (2)
out and down under the mounting bracket with a
screwdriver.

5 - 34

BRAKES - BASE

ZH

CAUTION: Verify brake hose is not twisted or
kinked before tightening the fitting.

11. Connect the brake hose (4) to the caliper (3).

12. Fill and bleed brake system.

•

Manual bleeding: (Refer to 5 - BRAKES - STAN-
DARD PROCEDURE).

•

Pressure bleeding: (Refer to 5 - BRAKES -
STANDARD PROCEDURE).

13. Install the wheel and tire assembly. (Refer to 22 -

TIRES/WHEELS - STANDARD PROCEDURE).

WARNING: DO NOT MOVE THE VEHICLE UNTIL A
FIRM BRAKE PEDAL IS ACHIEVED.

14. Lower the vehicle.

15. Pump the brake pedal until the caliper pistons and

the brake pads are seated and a firm brake pedal
is achieved.

16. Top off the brake fluid reservoir with new fluid if necessary, and check for leaks.

INSTALLATION - REAR DISC BRAKE CALIPER

1. Install the rear brake pads. (Refer to 5 - BRAKES/

HYDRAULIC/MECHANICAL/BRAKE PADS/SHOES
- INSTALLATION).

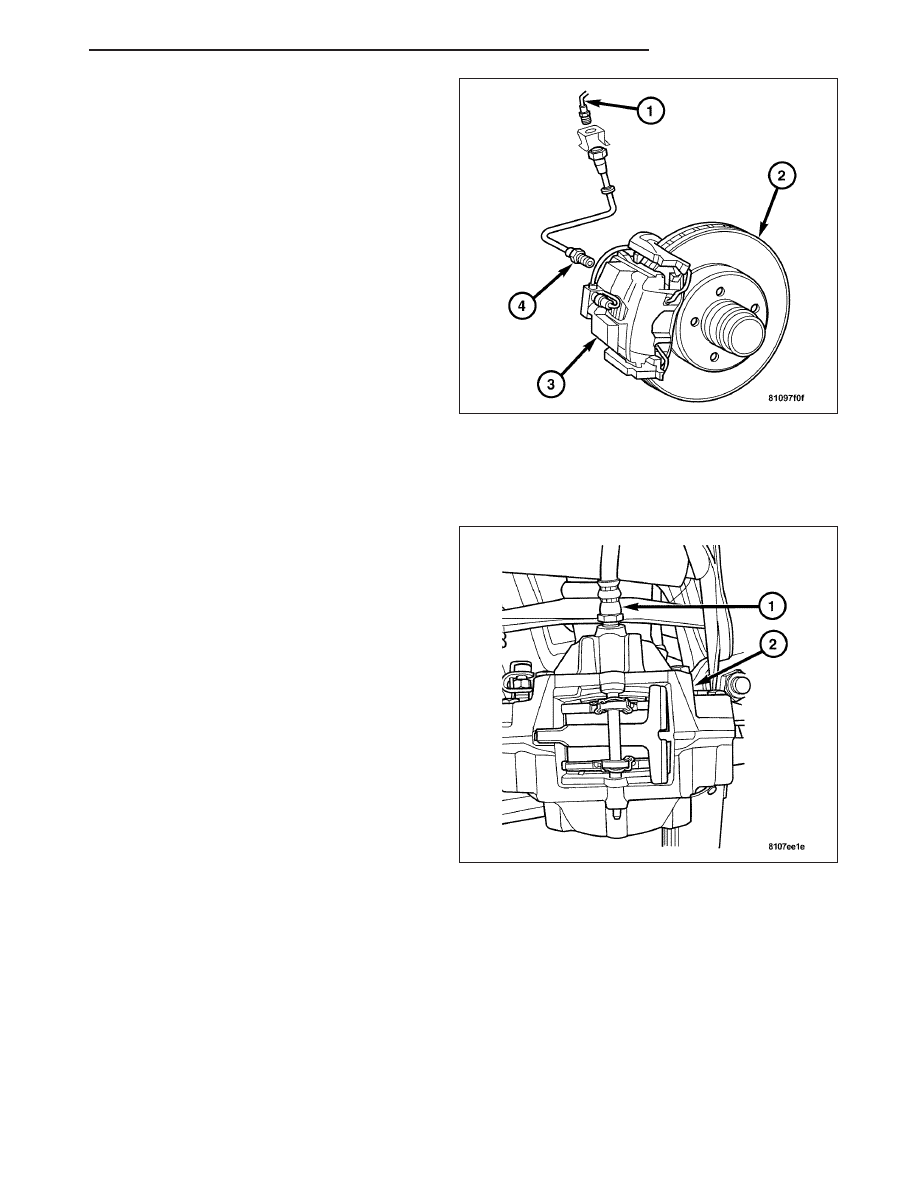

2. Install the brake hose (1) to caliper (2) by holding

the brake hose (1) with a wrench and rotating cal-
iper (2) until snug. Fully tighten the brake hose
after the caliper is installed.

ZH

BRAKES - BASE

5 - 35

CAUTION: Verify the brake hose is not twisted or
kinked before installing the caliper to the knuckle.

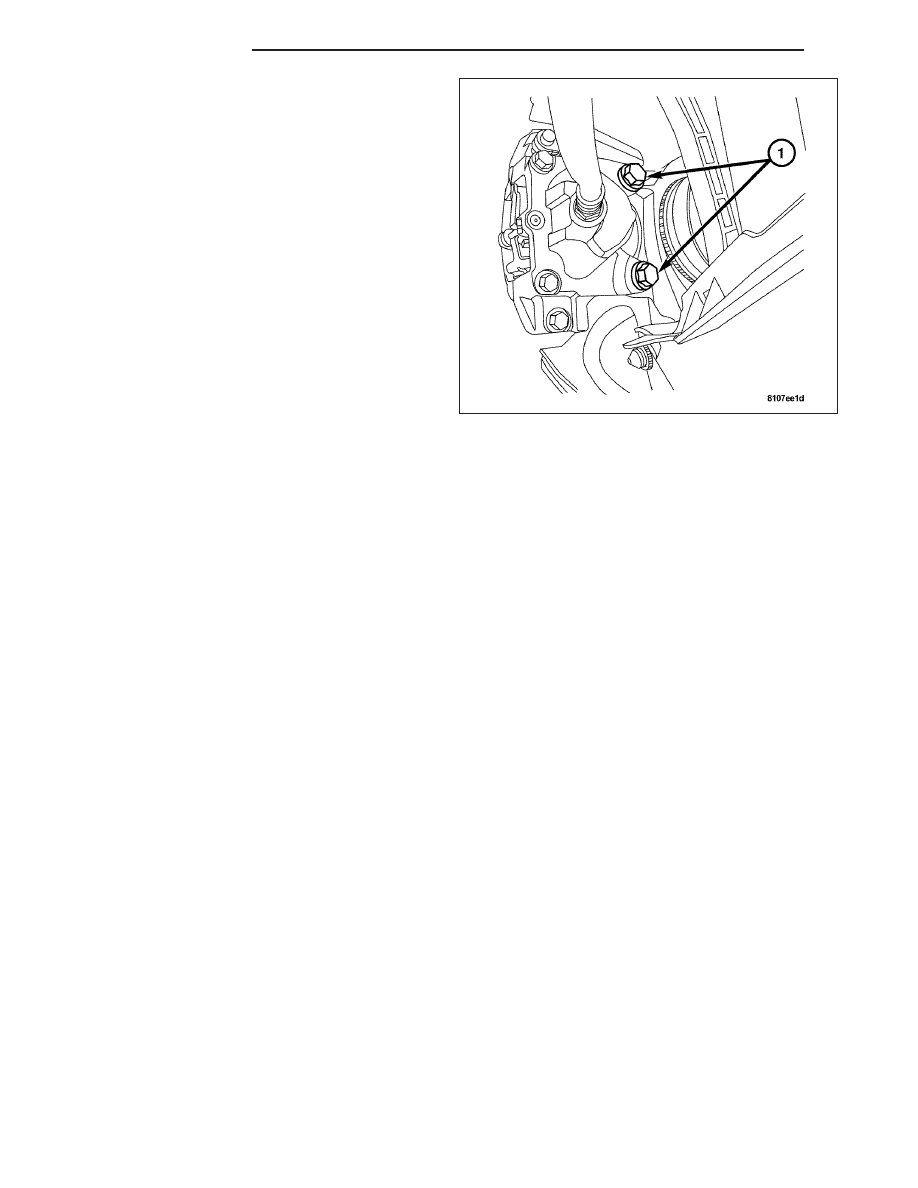

3. Install the caliper to the knuckle. Install the mount-

ing bolts. Tighten to 55 N·m (41 ft. lbs.).

4. Fill and bleed the brake system.

•

Manual bleeding: (Refer to 5 - BRAKES - STANDARD PROCEDURE).

•

Pressure bleeding: (Refer to 5 - BRAKES - STANDARD PROCEDURE).

5. Install the wheel and tire assembly.

WARNING: DO NOT MOVE VEHICLE UNTIL FIRM BRAKE PEDAL IS OBTAINED.

6. Lower the vehicle.

7. Pump the brake pedal until the caliper pistons and the brake pads are seated and a firm brake pedal is

achieved.

8. Top off the brake fluid reservoir with new fluid if necessary, and check for leaks.
