REMOVAL - REAR BRAKE CALIPER

1. Raise and support the vehicle.

2. Remove the rear tire and wheel assembly.

3. Drain a small amount of fluid from the master cyl-

inder brake reservoir with a clean suction gun.

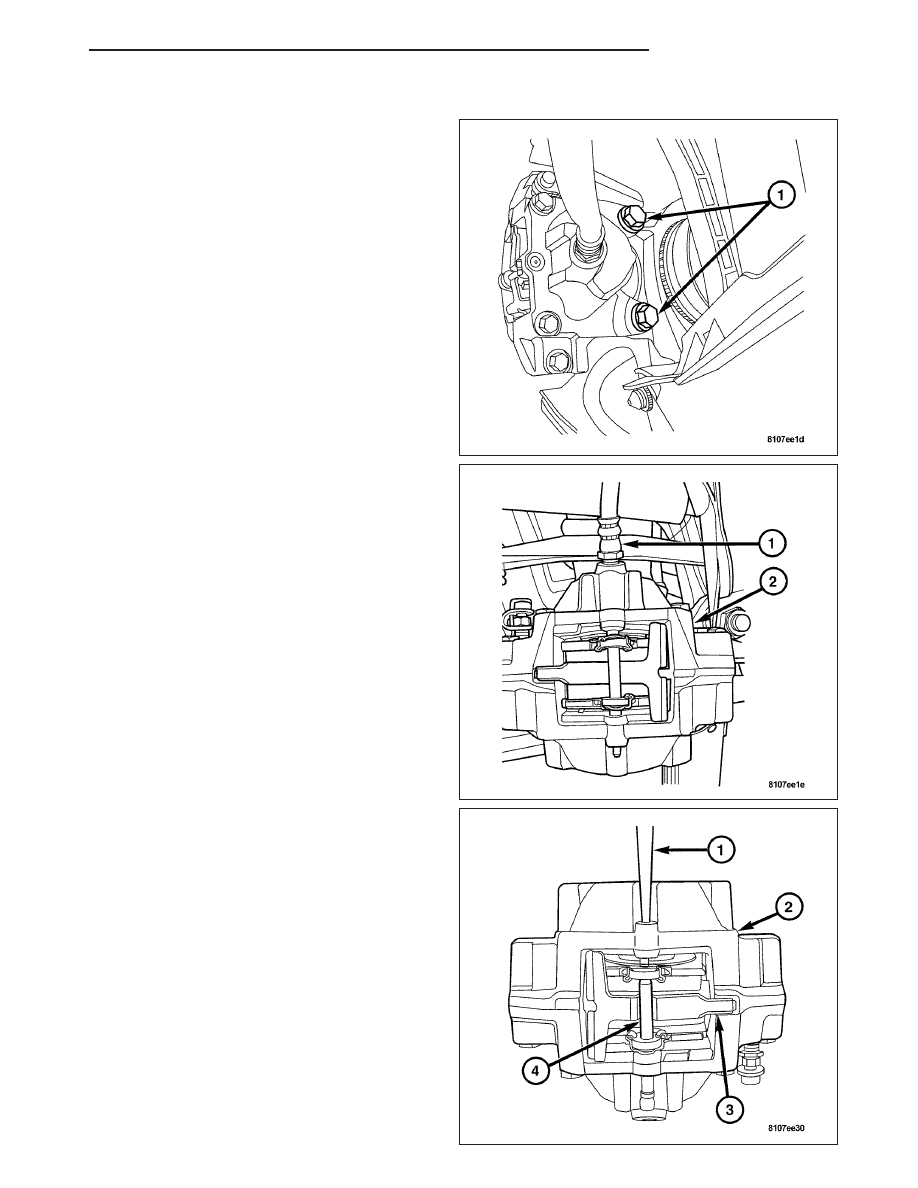

4. Remove caliper mounting bolts (1). Then remove

the caliper from the knuckle.

CAUTION: DO NOT spill the brake fluid on any
painted surfaces. Brake fluid can damage paint.

5. Remove the brake hose (1) by rotating the caliper

(2) while holding the brake hose (1) with a wrench.

6. Using a suitable punch (1) knock out the retaining

pin (4) that holds the pads in place.

7. Remove the anti-rattle clip (3) and remove the

brake pads from the caliper (2).

8. Disassemble the caliper to check for wear or dam-

age. (Refer to 5 - BRAKES/HYDRAULIC/MECHAN-
ICAL/DISC BRAKE CALIPERS - DISASSEMBLY).

ZH

BRAKES - BASE

5 - 29

DISASSEMBLY - FRONT DISC BRAKE CALIPER

1. Drain the brake fluid from the caliper.

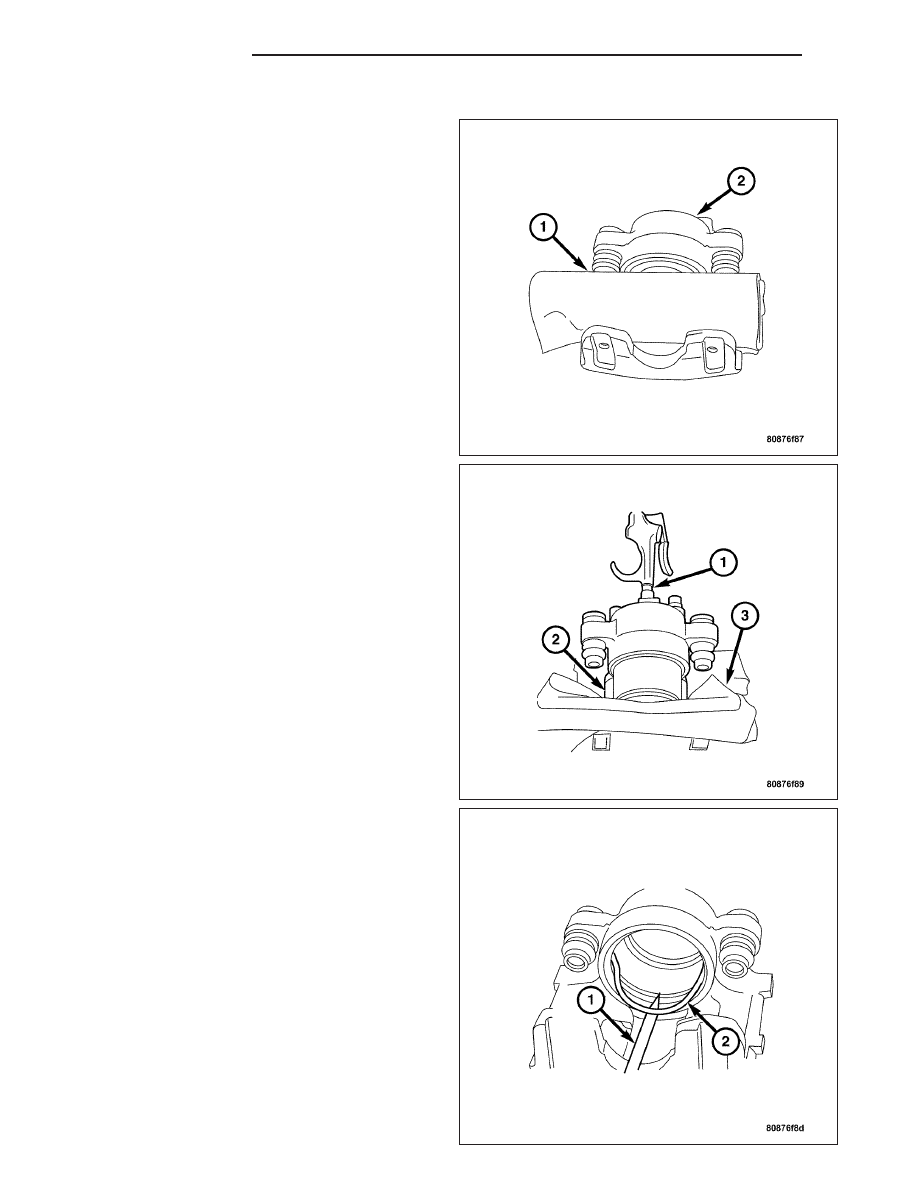

2. Take a piece of wood and pad it with a one-inch

thickness of shop towels. Place this piece (1) on
the outboard side of the caliper (2) in front of the
piston.

WARNING: NEVER ATTEMPT TO CATCH THE PIS-
TON AS IT LEAVES THE BORE THIS COULD
RESULT IN PERSONAL INJURY.

WARNING: DO NOT BLOW THE PISTON OUT OF
THE BORE WITH SUSTAINED AIR PRESSURE.
THIS COULD RESULT IN A CRACKED PISTON.

3. Remove the caliper piston (2) by using short bursts

of low pressure air with a blow gun (1) through the
brake hose port. Use only enough air pressure to
ease the caliper piston out.

4. Remove the piston dust boot (2) with a suitable pry

tool (1) and discard.

CAUTION:

DO

NOT

SCRATCH

PISTON

BORE

WHILE REMOVING THE SEALS.

5. Remove piston seal (2) from the caliper with a suit-

able tool (1).

6. Remove the caliper bleed screw.

7. Clean the caliper. (Refer to 5 - BRAKES/HYDRAU-

LIC/MECHANICAL/DISC

BRAKE

CALIPERS

-

CLEANING).

5 - 30

BRAKES - BASE

ZH

CLEANING - DISC BRAKE CALIPER

CAUTION: DO NOT use gasoline, kerosene, paint thinner or similar solvents. These products may leave a
residue that could damage the piston and seal.

Clean the caliper components with clean brake fluid or Brake Clean

T

only. Wipe the caliper and piston dry with lint

free towels or use low pressure compressed air. (Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/DISC BRAKE
CALIPERS - INSPECTION).

INSPECTION - DISC BRAKE CALIPER

CAUTION: If the caliper piston is replaced, install the same type piston in the caliper. Never interchange
phenolic resin and steel caliper pistons. The pistons, seals, seal grooves, caliper bore and piston tolerances
are different.

Remove deposits on the piston using a soft brass wire brush or a rough shop towel. Do not clean piston with a
polishing or emery cloth because this will damage the chrome-plated surface. Replace the piston if the chrome-
plated surface is damaged.

Clean anodized aluminum versions (piston and housing bore) with a soft rag only.

If the piston is jammed or if the cylinder bores are scored or rusted, replace the complete fixed brake caliper and
with the floating brake caliper, replace the cylinder housing. Remove small, light rust spots in the cylinder bore with
a polishing cloth. Remove heavy rust spots in front of the groove for the piston seal using fine-grained emery paper
(grain size 380 to 500).

ASSEMBLY - FRONT DISC BRAKE CALIPER

ZH

BRAKES - BASE

5 - 31

CAUTION: Dirt, oil, and solvents can damage caliper seals. Be sure the assembly area is clean and dry.

1. Lubricate the caliper piston, piston seals and piston bore with clean brake fluid.

Note: Verify seal is fully seated into seal groove and not twisted.

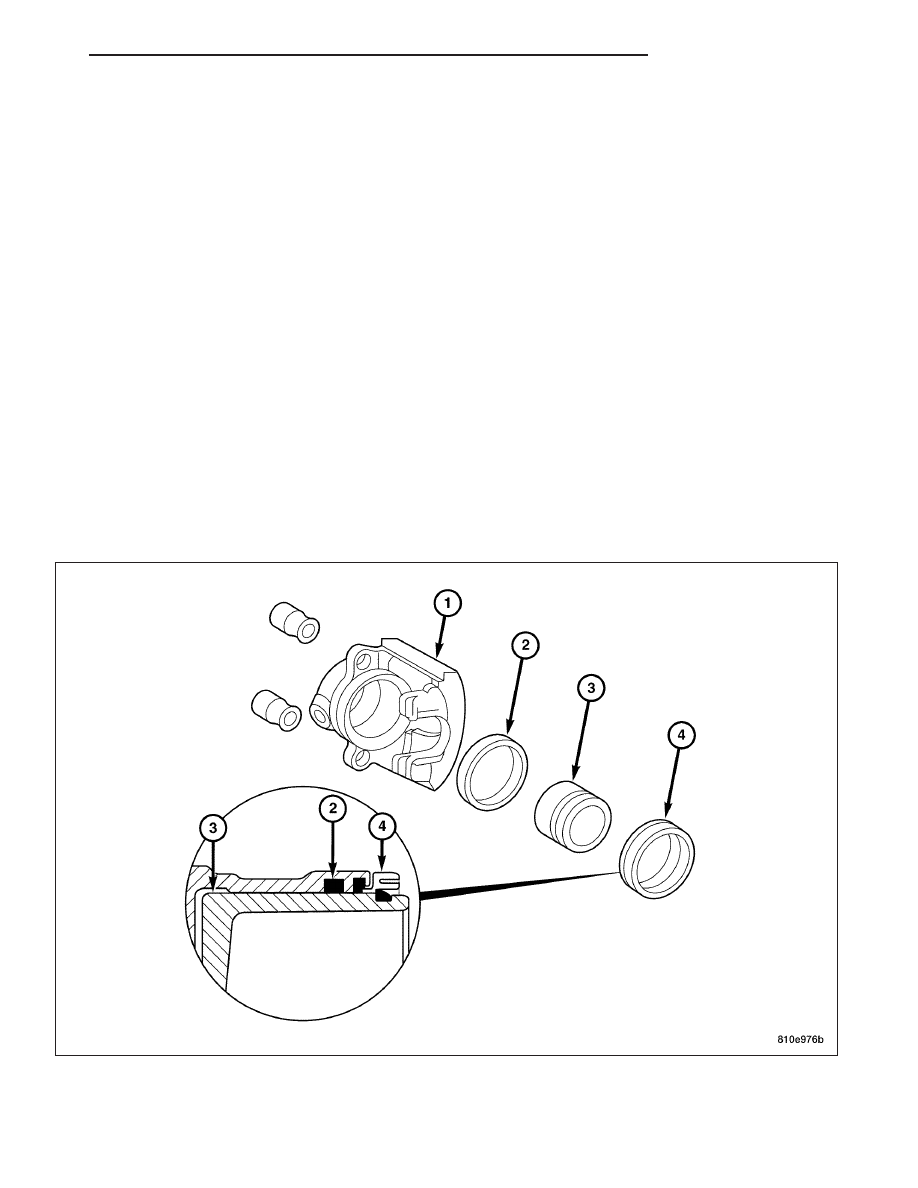

2. Install the new piston seal (2) into the seal groove.

3. Install the new dust boot (4) on the caliper piston (3) and seat the dust boot lip into the piston groove.

4. Stretch the dust boot (4) rearward to straighten the boot folds, then move the boot forward until the fold snaps

into place.

5. Install the piston (3) into the caliper bore and press the piston down to the bottom of the caliper bore by hand or

with the handle of a hammer.

6. Seat the dust boot (4) in caliper (1).

7. Install the new caliper bleed screw.

8. Install the caliper. (Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/DISC BRAKE CALIPERS - INSTALLA-

TION).

INSTALLATION

FRONT DISC BRAKE CALIPER

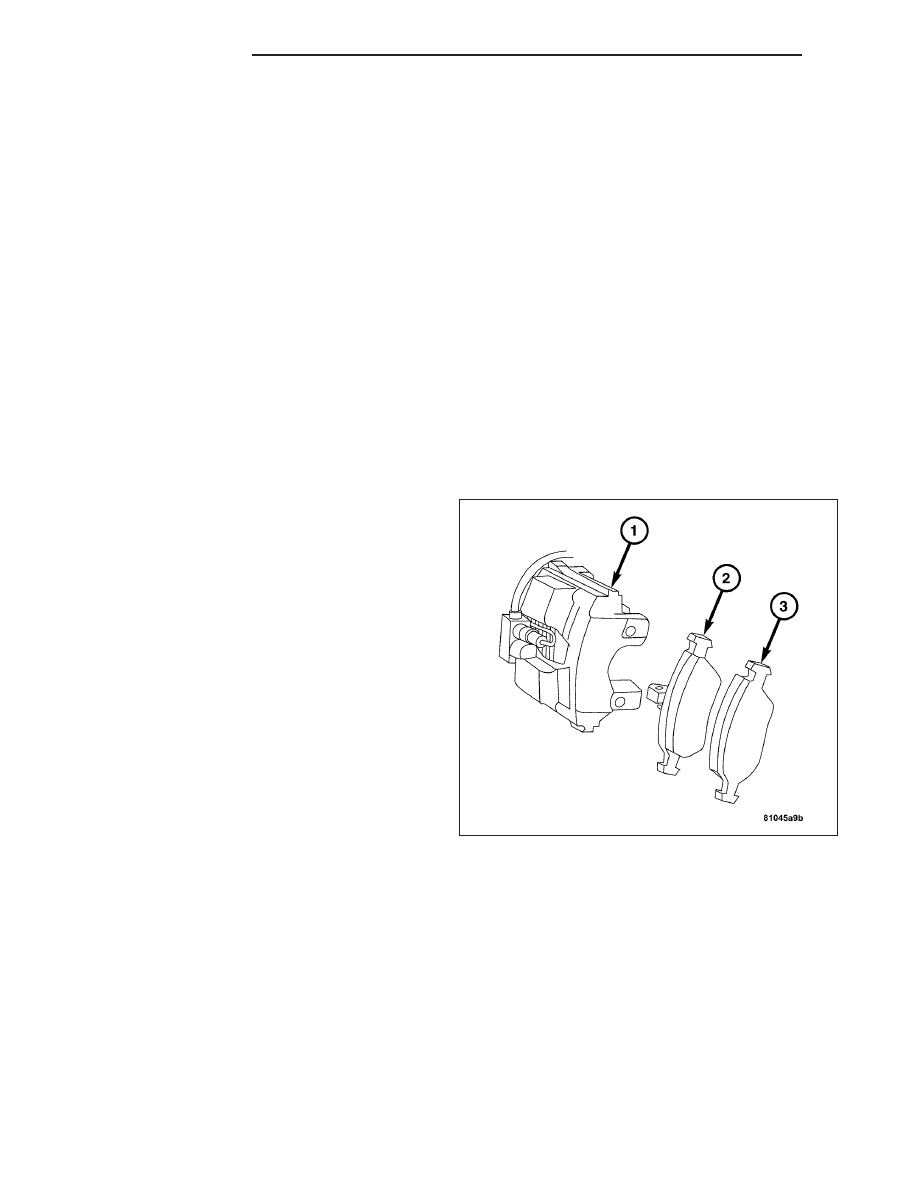

1. Install the inboard and outboard brake pads (2 and

3) onto the caliper (1).
