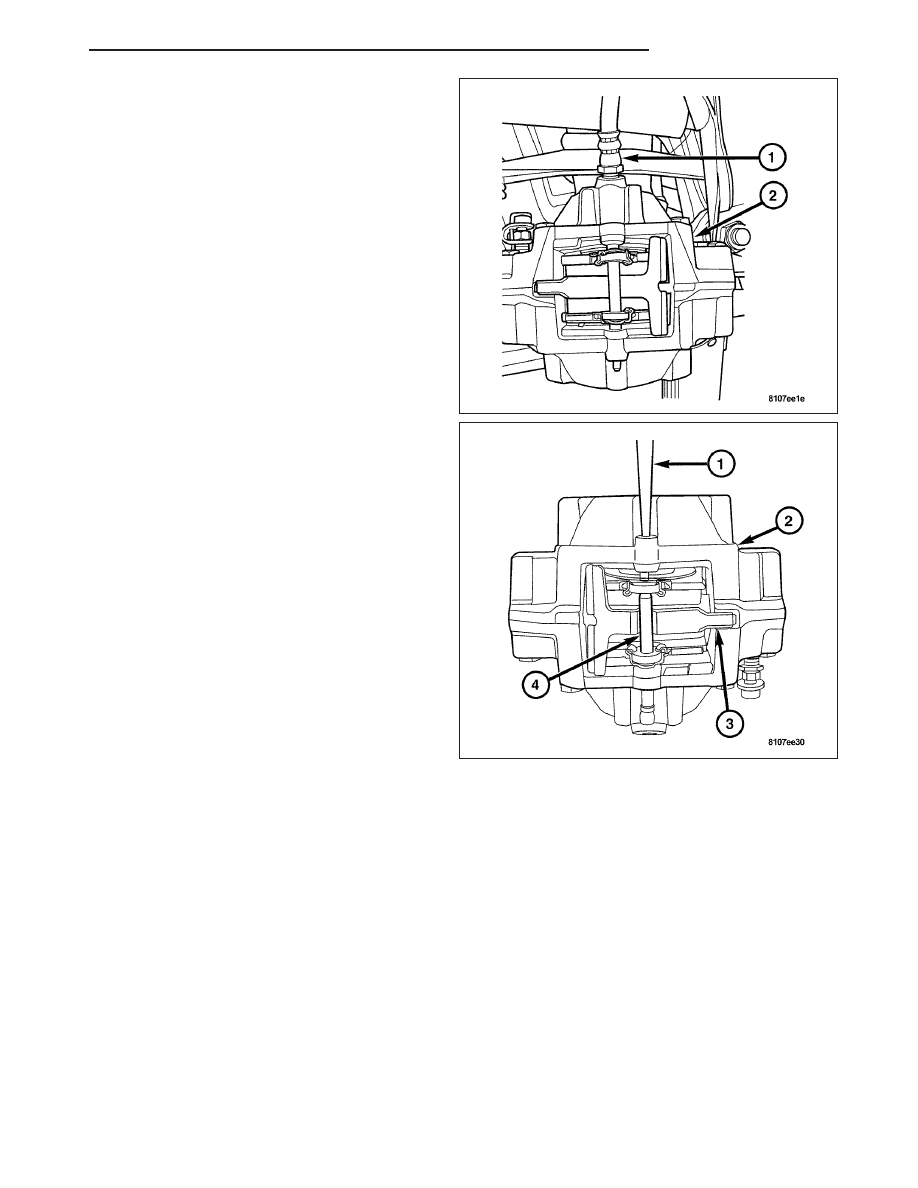

5. Remove the brake hose (1) from the caliper (2) by

rotating the caliper while holding the brake hose
with a line wrench.

6. Using a suitable punch (1) knock out the retaining

pin (4) that holds the pads in place.

7. Remove the anti-rattle clip (3) and remove the

brake pads from the caliper (2).

ZH

BRAKES - BASE

5 - 21

INSTALLATION

FRONT DISC BRAKE PADS

Note: If the caliper piston is not completely bot-
tomed out into the caliper, you must do so in
order to install the caliper onto the rotor. Use a
C-clamp to bottom out caliper.

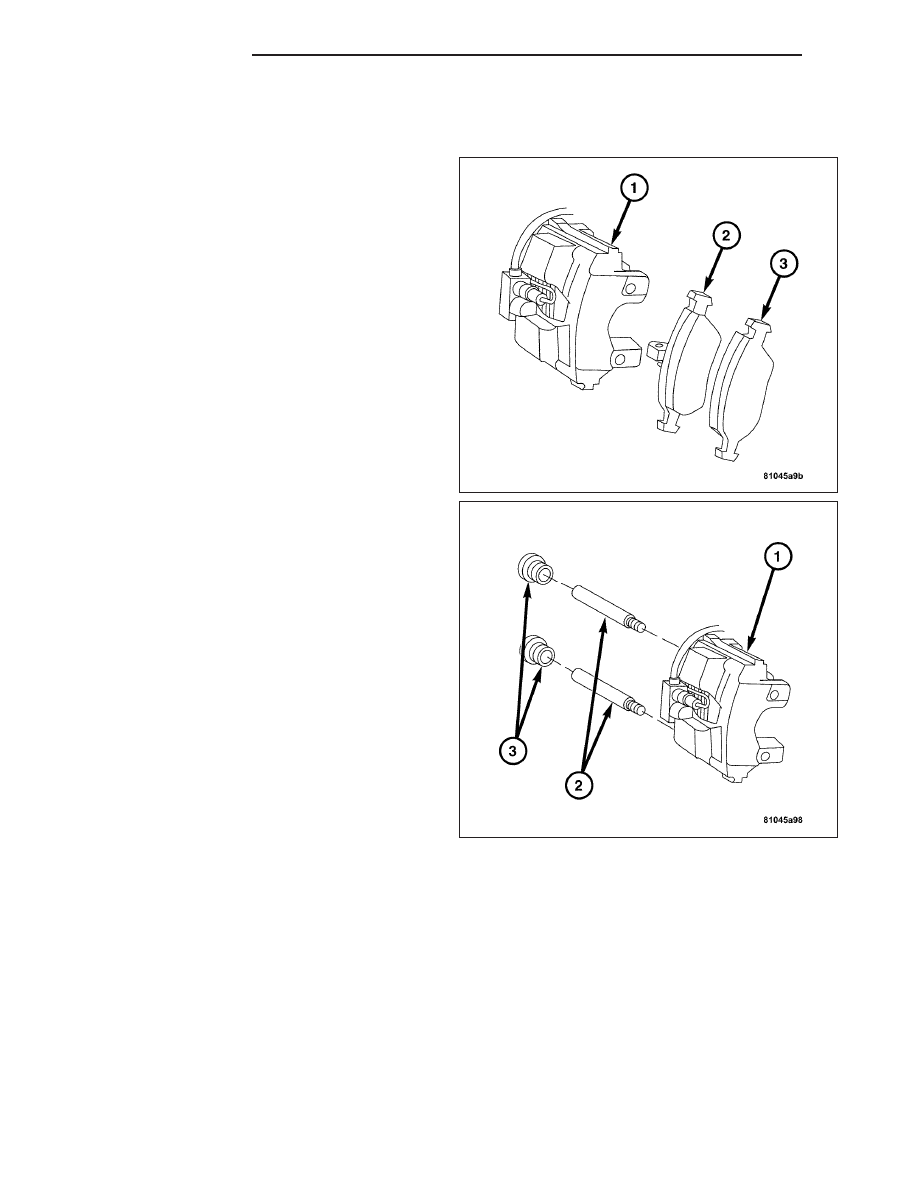

1. Install the inboard and outboard brake pads (2 and

3) onto the caliper (1).

2. Lubricate the slide pins (2) and slide pin caps with

silicone grease.

5 - 22

BRAKES - BASE

ZH

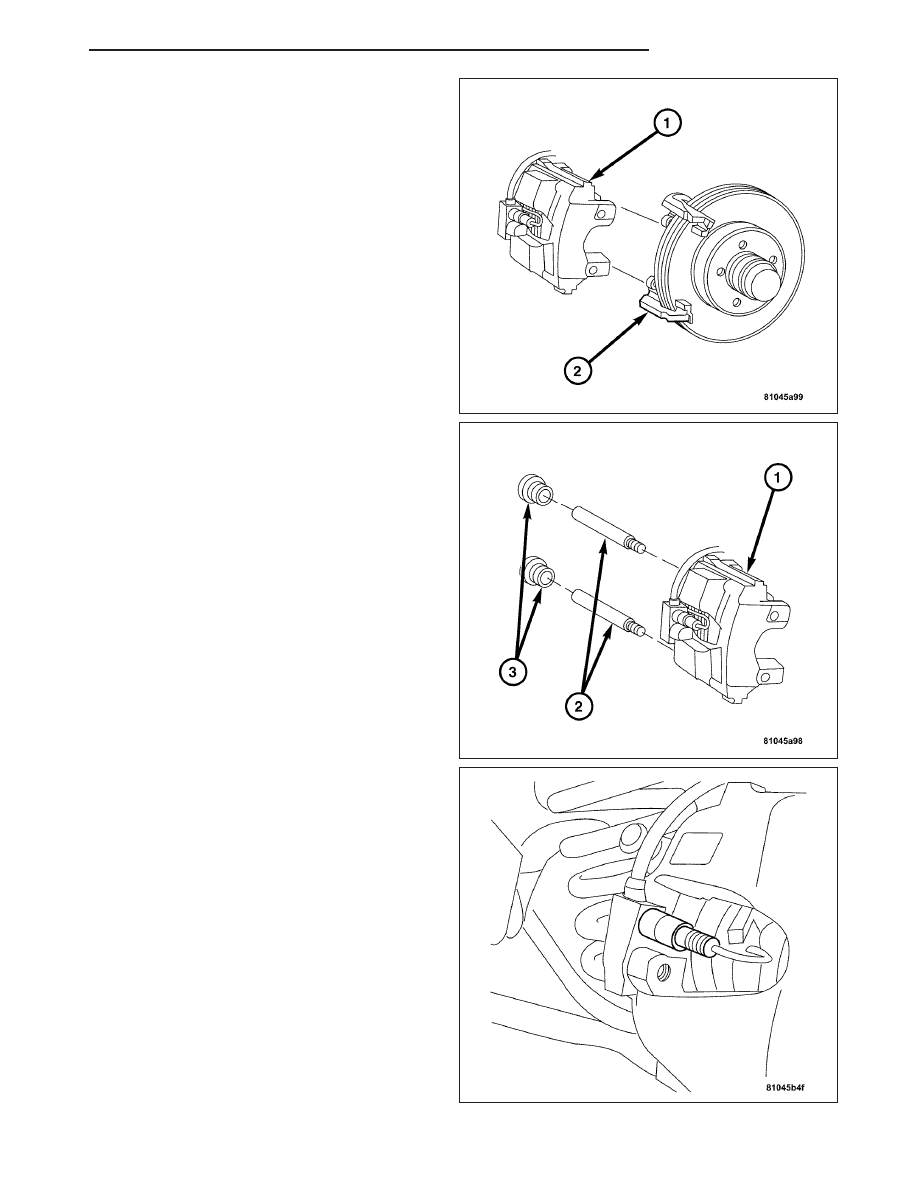

3. Install the caliper (1) on the caliper mounting

bracket (2).

4. Install the caliper slide pins (2). Tighten the slide

pins to 25 N·m (18 ft. lbs.).

5. Install the caliper slide pin caps (3).

6. Connect the brake pad wear indicator harness

connector.

ZH

BRAKES - BASE

5 - 23

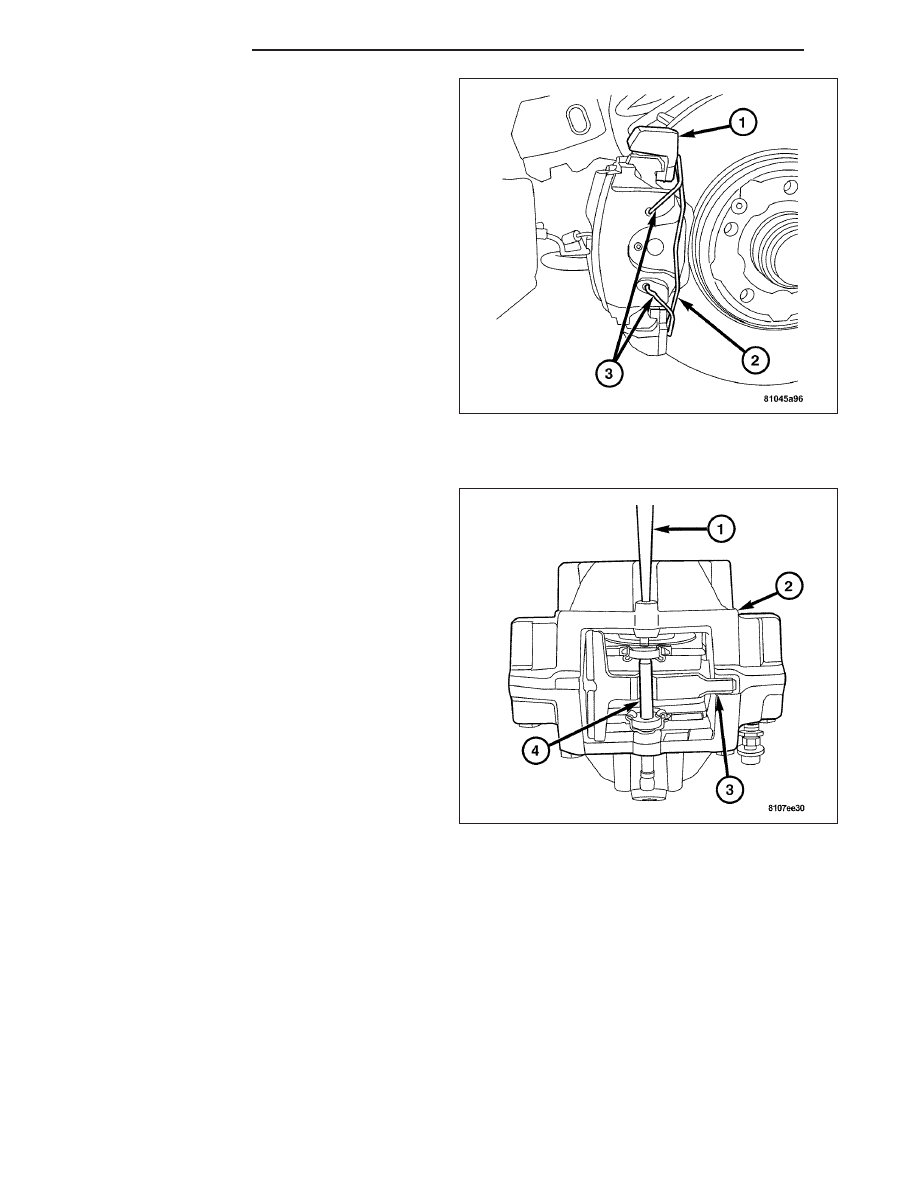

7. Install the caliper support spring (2) in the top end

of the caliper under the caliper mounting bracket
(1). Then install the other end into the lower caliper
hole (3). Hold the spring (2) into the caliper (1) with
your thumb while prying the end of the spring (2)
out and down under the caliper mounting bracket
with a screwdriver.

8. Install wheel and tire assembly. (Refer to 22 -

TIRES/WHEELS - STANDARD PROCEDURE).

9. Lower the vehicle.

10. Pump the brake pedal until the caliper pistons and

the brake pads are seated and a firm brake pedal
is achieved.

11. Top off the brake fluid reservoir with new fluid if

necessary, and check for leaks.

INSTALLATION - REAR DISC BRAKE PADS

Note: If the caliper piston is not completely bot-
tomed out into the caliper, you must do so in
order to install the caliper onto the rotor. Use a
C-clamp to bottom out caliper piston.

1. Install the brake pads into the caliper by sliding

them through the hole in the top of the caliper.

2. Install the anti-rattle clip (3).

Note: Hold the anti-rattle clip down with your
thumb while tapping the retaining clip into posi-
tion.

3. Install the retaining pin (4) through the hole in the

side of the caliper (2). Tap the pin (4) into the cal-
iper (2) until it is threaded through both brake pads
and over the anti-rattle clip (3).
