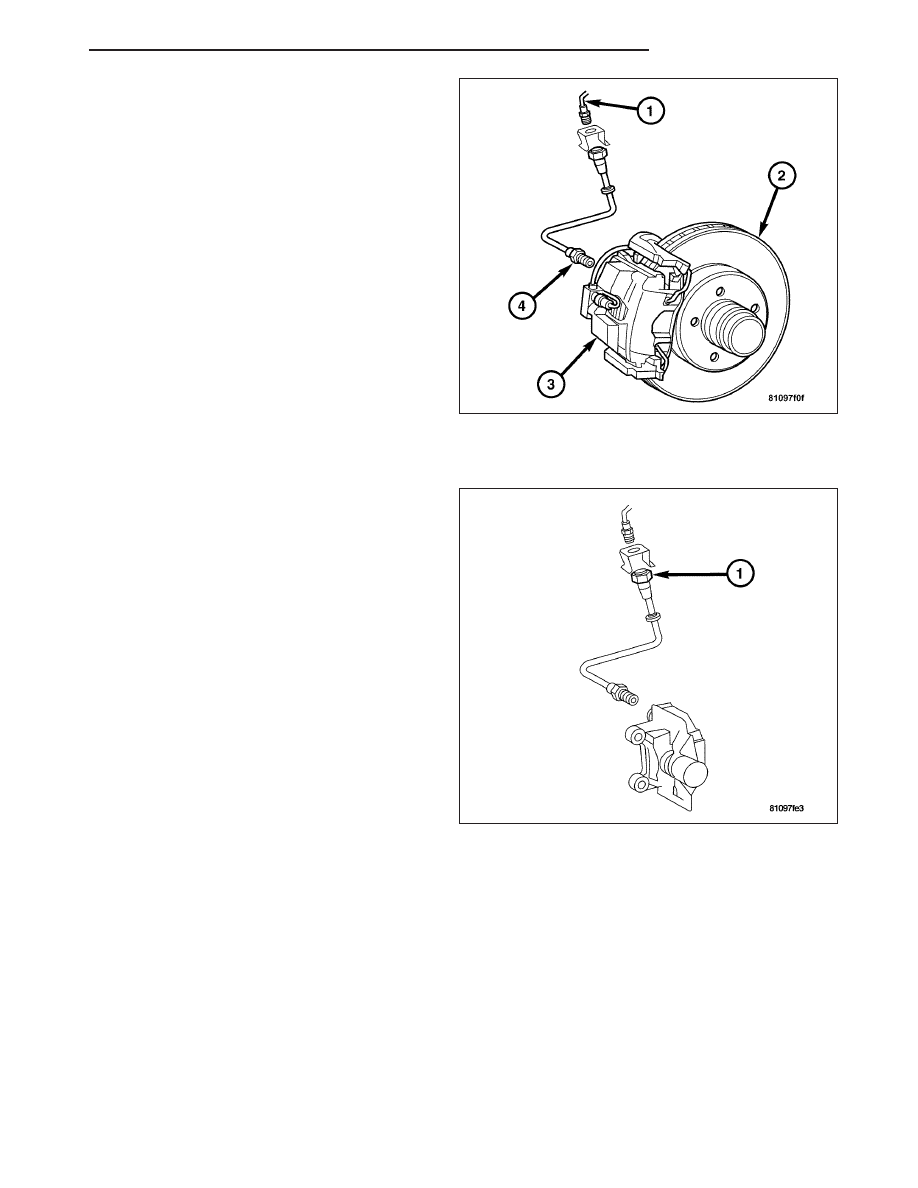

3. Connect the brake hose (4) at the caliper (3).

4. Install the wheel and tire assembly. (Refer to 22 -

TIRES/WHEELS - STANDARD PROCEDURE).

5. Lower the vehicle.

6. Fill and bleed brake system.

•

Manual bleeding: (Refer to 5 - BRAKES - STAN-
DARD PROCEDURE).

•

Pressure bleeding: (Refer to 5 - BRAKES -
STANDARD PROCEDURE).

INSTALLATION - REAR BRAKE HOSE

1. Connect the brake hose (1) to the brake line

connection.

ZH

BRAKES - BASE

5 - 17

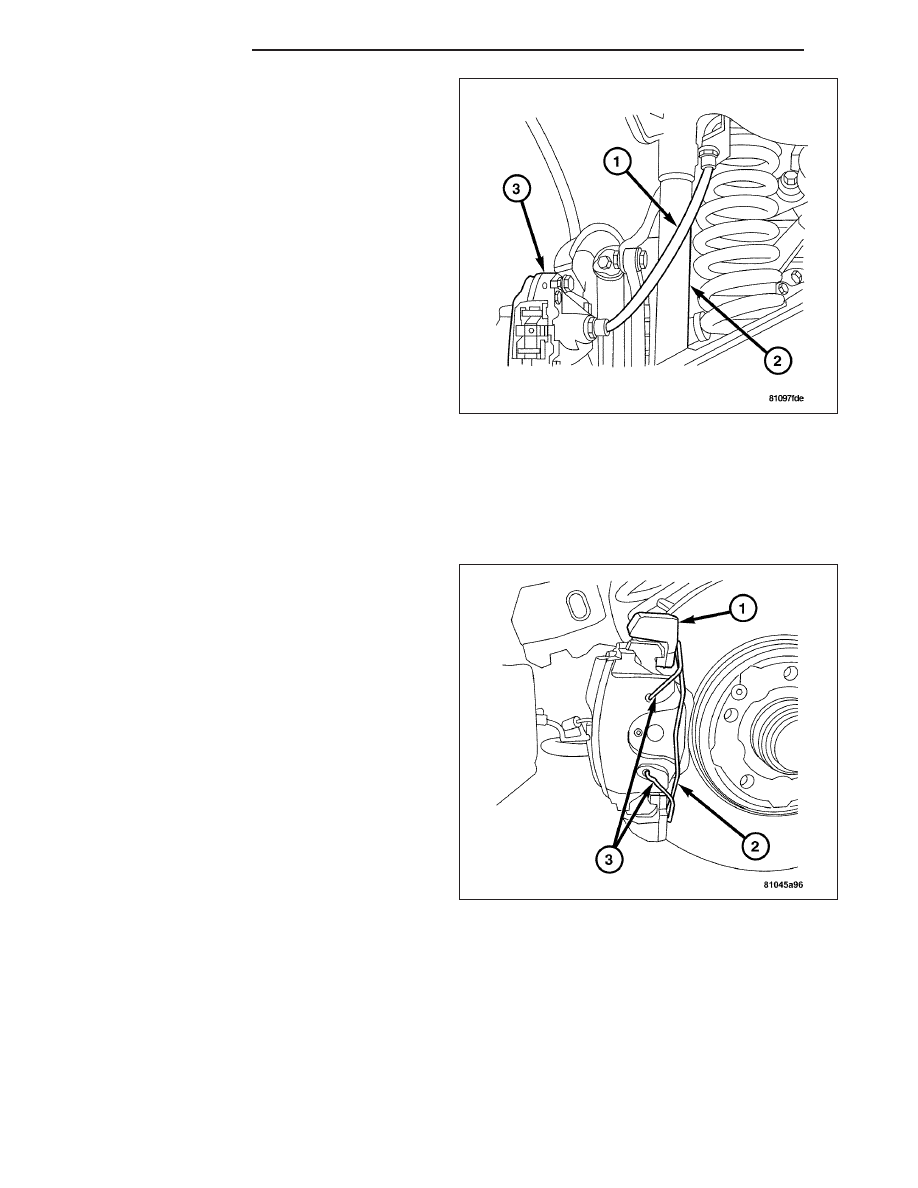

2. Route the brake hose (1) behind the rear shock (2)

and connect to the caliper (3).

3. Install the wheel and tire assembly. (Refer to 22 -

TIRES/WHEELS - STANDARD PROCEDURE).

4. Lower the vehicle.

5. Fill and bleed the brake system.

•

Manual bleeding: (Refer to 5 - BRAKES - STAN-
DARD PROCEDURE).

•

Pressure bleeding: (Refer to 5 - BRAKES -
STANDARD PROCEDURE).

BRAKE PADS/SHOES

REMOVAL

FRONT DISC BRAKE PADS

1. Raise and support the vehicle.

2. Remove the wheel and tire assembly.

3. Drain a small amount of fluid from master cylinder

brake reservoir with a clean suction gun.

4. Bottom the caliper pistons into the caliper by prying

the caliper over.

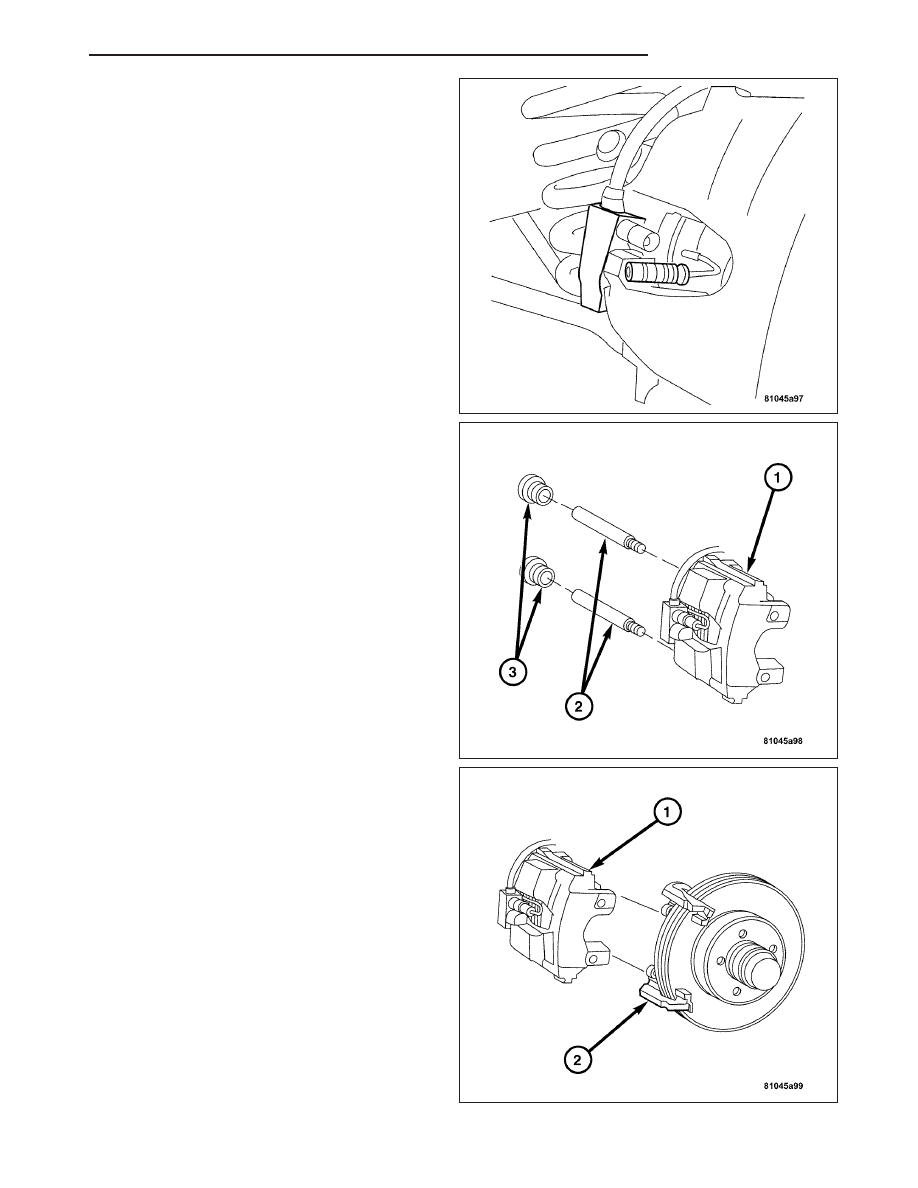

5. Remove the caliper support spring (2) by prying the

spring out of the holes (3) in the caliper (1).

5 - 18

BRAKES - BASE

ZH

6. Disconnect the brake pad wear indicator harness

connector.

7. Remove the caliper slide pin caps (3) and then

remove the caliper slide pins (2) from the caliper
(1).

CAUTION: Never allow the disc brake caliper to
hang from the brake hose. Damage to the brake
hose will result. Provide a suitable support to
hang the caliper securely.

8. Remove the caliper (1) from the mounting bracket

(2).

ZH

BRAKES - BASE

5 - 19

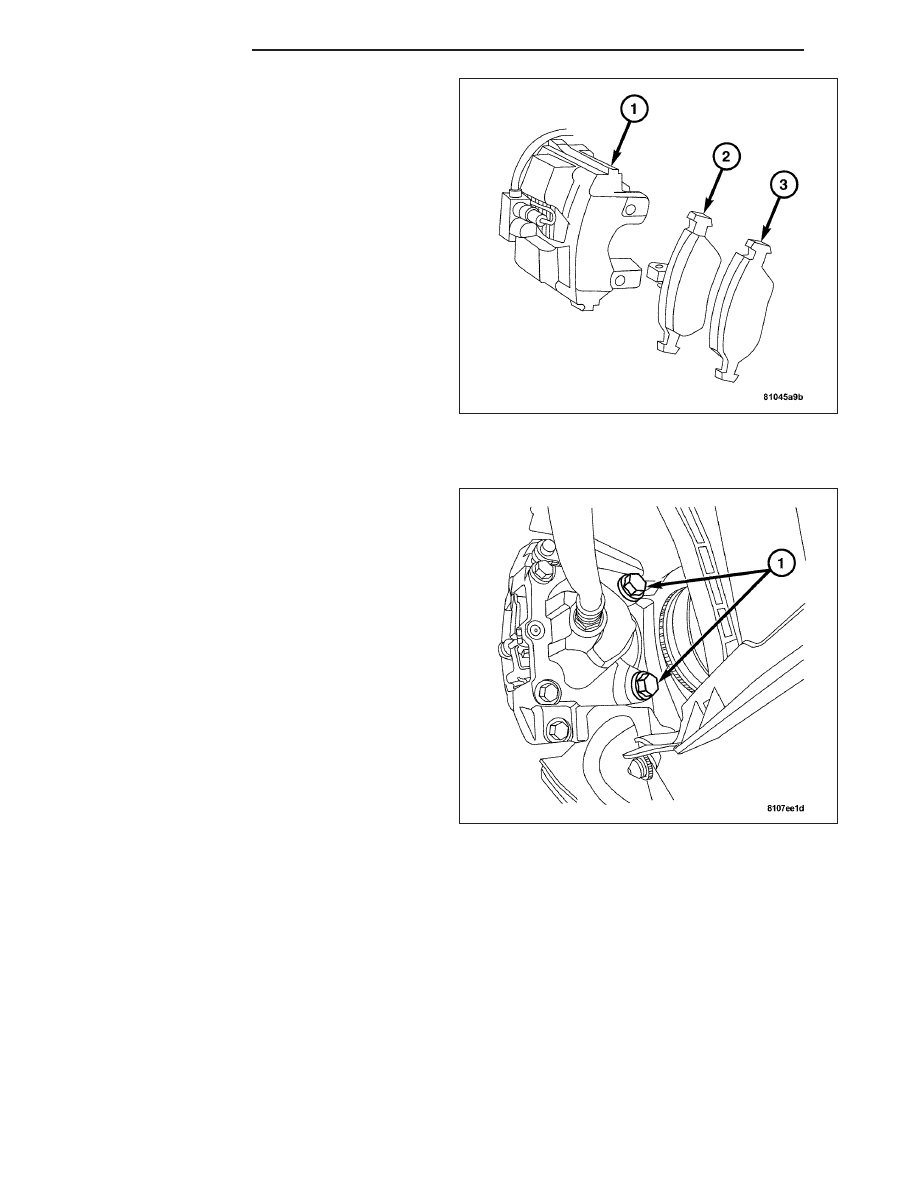

9. Remove the inboard (2) and outboard (3) brake

pads from the caliper.

REMOVAL - REAR DISC BRAKE PADS

1. Raise and support the vehicle.

2. Remove the wheel and tire assembly.

3. Drain a small amount of fluid from the master cyl-

inder brake reservoir with a clean suction gun.

4. Remove the caliper mounting bolts (1) and remove

the caliper from the knuckle.

5 - 20
