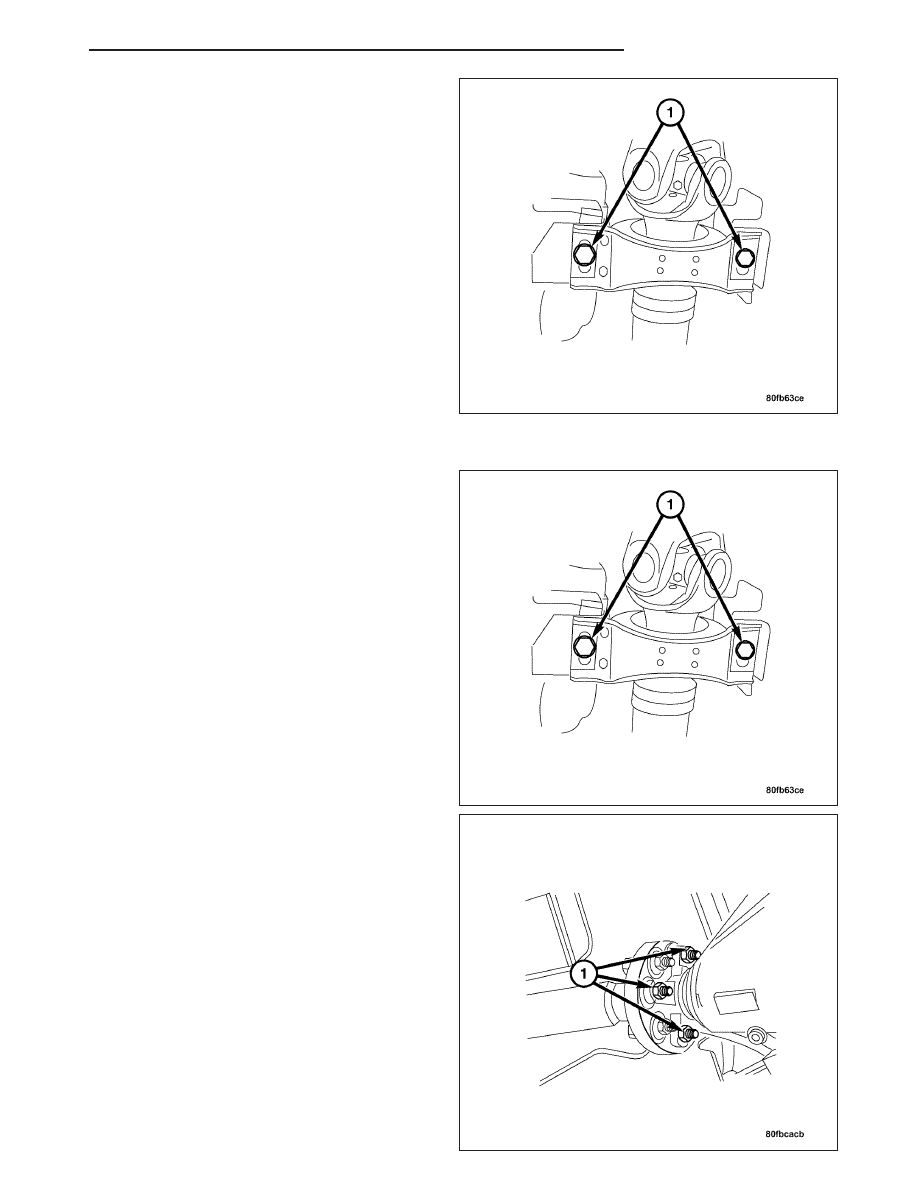

13. Remove the center bearing bracket bolts (1).

14. Carefully remove the propeller shaft from the

vehicle.

INSTALLATION

Note: Align the marks of the front and rear propel-
ler shaft flange to the transmission output flange
and the rear axle pinion flange. Failure to do so
will inhibit the proper balance of the driveline.

Note: All driveline fasteners must be replaced in
there original location as marked in the removal
procedure.

1. Position the propeller shaft in the vehicle.

2. Support the propeller shaft with a jack stand.

3. Align the center bearing bracket and install the

bolts (1). Tighten the bolts to 30 N·m (22 ft. lbs.).

4. Install the rear propeller shaft to the rear axle pin-

ion flange.

Note: Final torque must be made with vehicle at
normal ride height.

5. Install the three rear propeller shaft bolts (1) to the

rear axle pinion flange. Tighten the bolts to 60 N·m
(44 ft. lbs.).

6. Install the front propeller shaft to the transmission

output flange.

Note: Final torque must be made with vehicle at
normal ride height.

7. Install the three front propeller shaft bolts to the

transmission output flange. Tighten the bolts to 60
N·m (44 ft. lbs.).

ZH

PROPELLER SHAFT

3 - 31

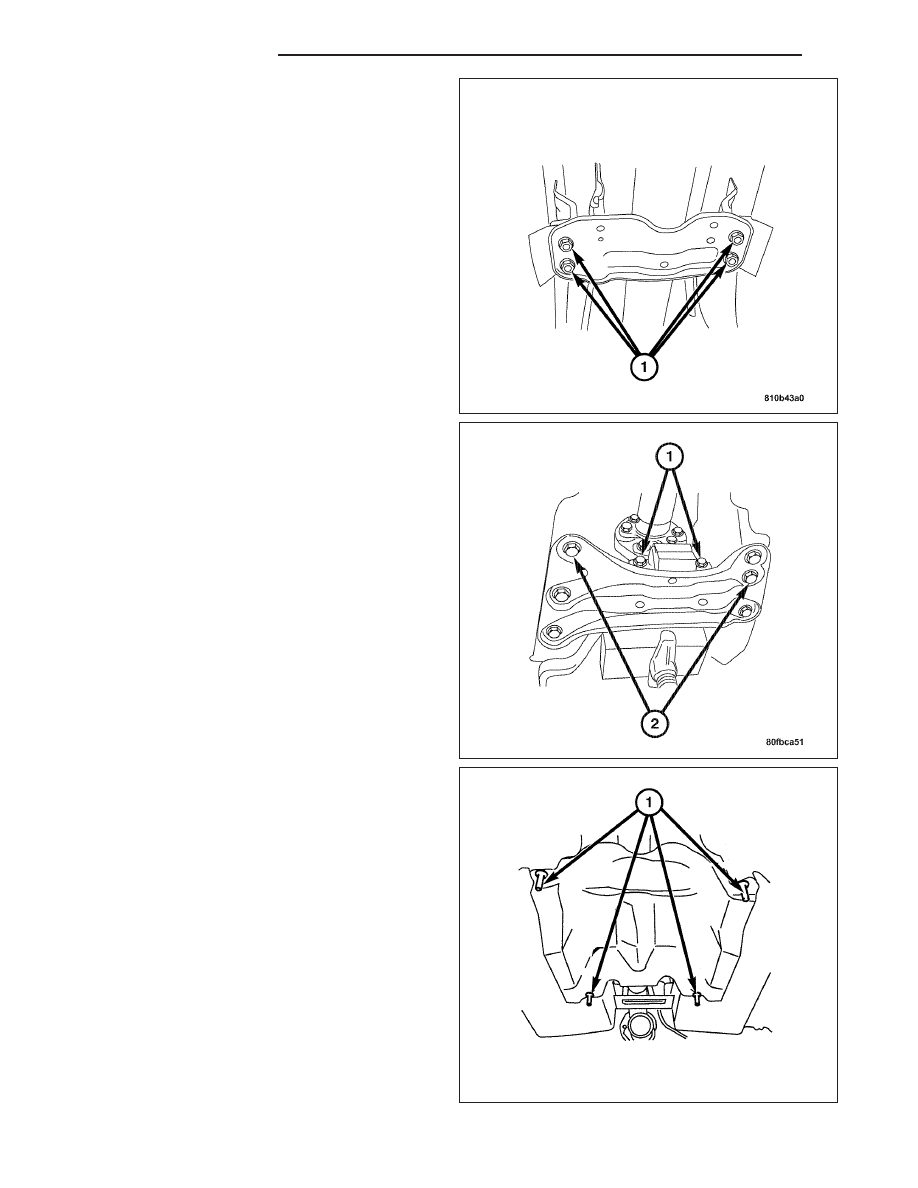

8. Install the transmission tunnel support bracket.

9. Install the transmission tunnel support bracket bolts

(1). Tighten the bolts to 20 N·m (15 ft. lbs.).

10. Position the transmission crossmember and trans-

mission mount on the vehicle.

11. Install the transmission mount bolts (1). Tighten

the bolts to 45 N·m (33 ft. lbs.).

12. Install the transmission crossmember bolts (2).

Tighten the bolts to 45 N·m (33 ft. lbs.).

13. Install the rear exhaust heat shield and nuts (1).

Tighten the nuts to 10 N·m (89 in. lbs.).

14. Remove the jack stand supporting the transmis-

sion.

15. Install

the

exhaust

system.

(Refer

to

11

-

EXHAUST SYSTEM/CATALYTIC CONVERTER -
INSTALLATION).

16. Lower the vehicle.

3 - 32

PROPELLER SHAFT

ZH

SPECIFICATIONS

SPECIFICATIONS - CENTERING SLEEVES

CENTERING SLEEVE SPECIFICATIONS

DESCRIPTION

In.

mm

Automatic Transmission Front

Sleeve

1.13

28.8

Automatic Transmission Rear

Sleeve

0.98

24.9

Manual Transmission Front Sleeve

1.06

26.8

Manual Transmission Rear Sleeve

1.06

26.9

SPECIFICATION - RUNOUT

Note: Measure front/rear runout approximately 3 inches (76 mm) from the weld seam at each end of the
shaft tube for tube lengths over 30 inches. For tube lengths under 30 inches the maximum allowed runout
is 0.020 in. (0.50 mm) for the full length of the tube.

RUNOUT SPECIFICATIONS

LOCATION

In.

mm

Front Of Shaft

0.020

0.50

Center Of Shaft

0.025

0.63

Rear Of Shaft

0.020

0.50

SPECIFICATIONS - TORQUE

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Center Bearing Bracket

Bolts

45

33

—

Heat Shield Nuts

10

—

89

Rear Axle Pinion Flange

Bolts

60

44

—

Transmission

Crossmember Bolts

45

33

—

Transmission Mount Bolts

45

33

—

Transmission Output

Flange Bolts

60

44

—

Transmission Tunnel

Support Bracket Bolts

20

15

—

ZH

PROPELLER SHAFT

3 - 33

CENTER BEARING

REMOVAL

1. Remove the propeller shaft. (Refer to 3 - DIFFER-

ENTIAL & DRIVELINE/PROPELLER SHAFT/CEN-
TER BEARING - REMOVAL).

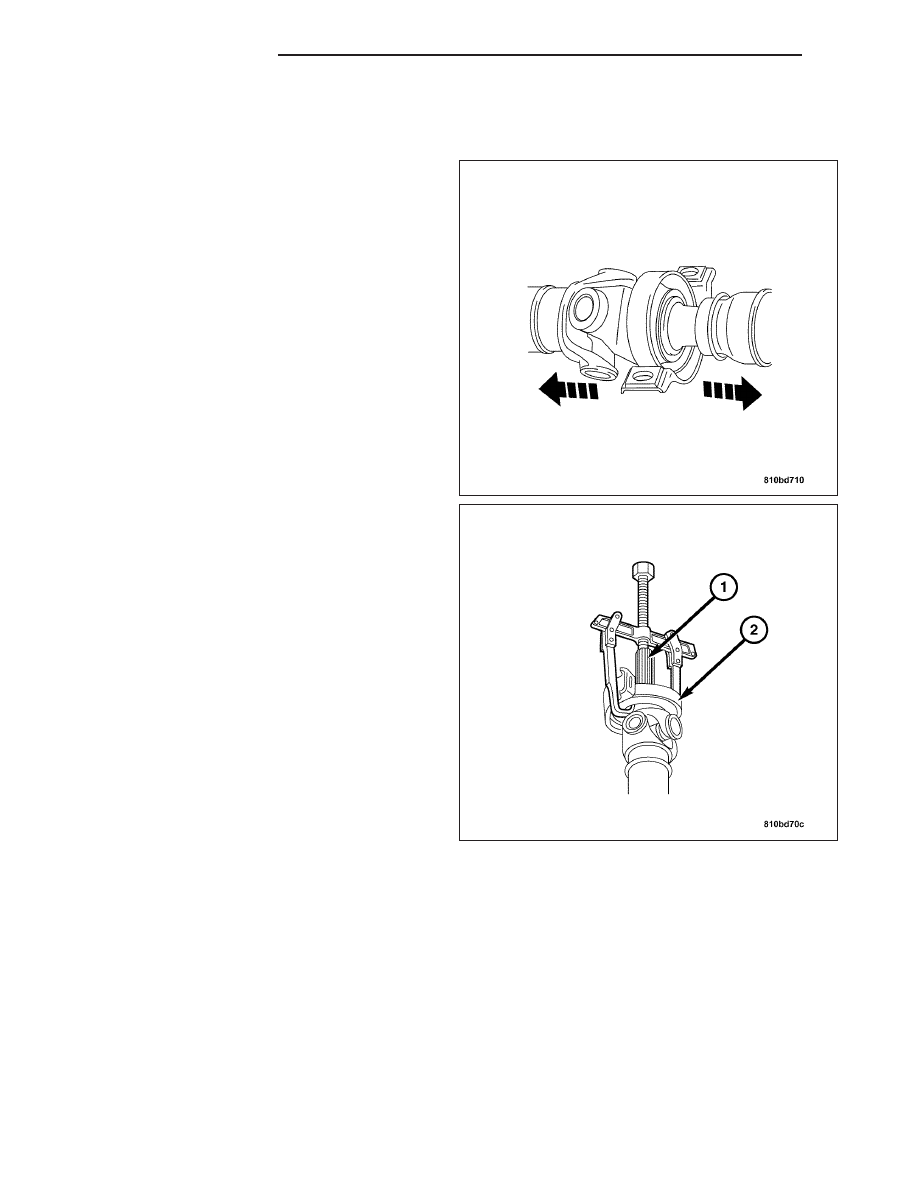

2. Separate the propeller shaft sections.

3. Use a jaw puller to remove the rubber mount and

the bearing (2) from the propeller shaft (1).

3 - 34

PROPELLER SHAFT

ZH
