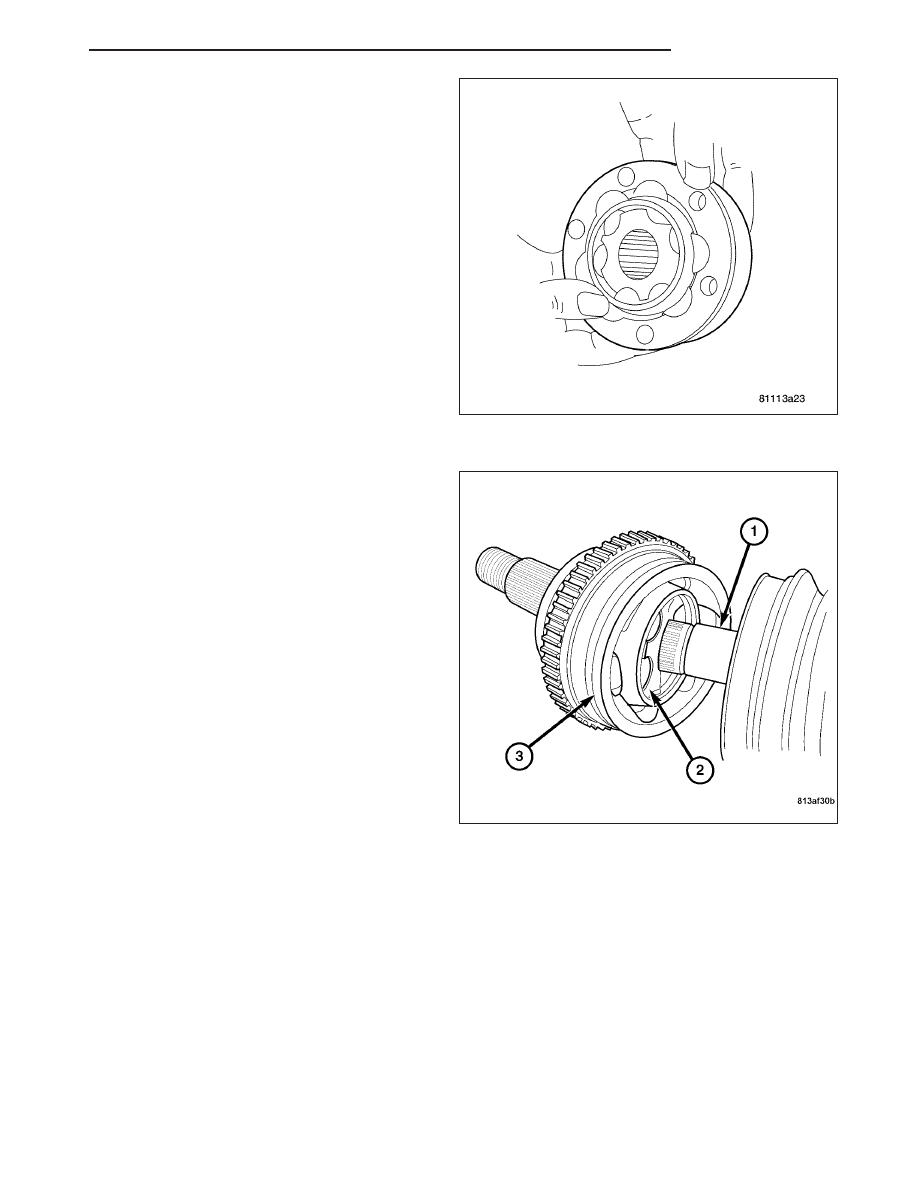

4. Tilt the joint hub out with the bearing cage to allow

the bearing balls to be inserted one after the other.

5. The C/V joint is now ready to be installed on the

halfshaft.

INSTALLATION

1. Align the splines on the axle halfshaft (1) with the

splines on the C/V joint assembly (3).

ZH

HALFSHAFTS

3 - 23

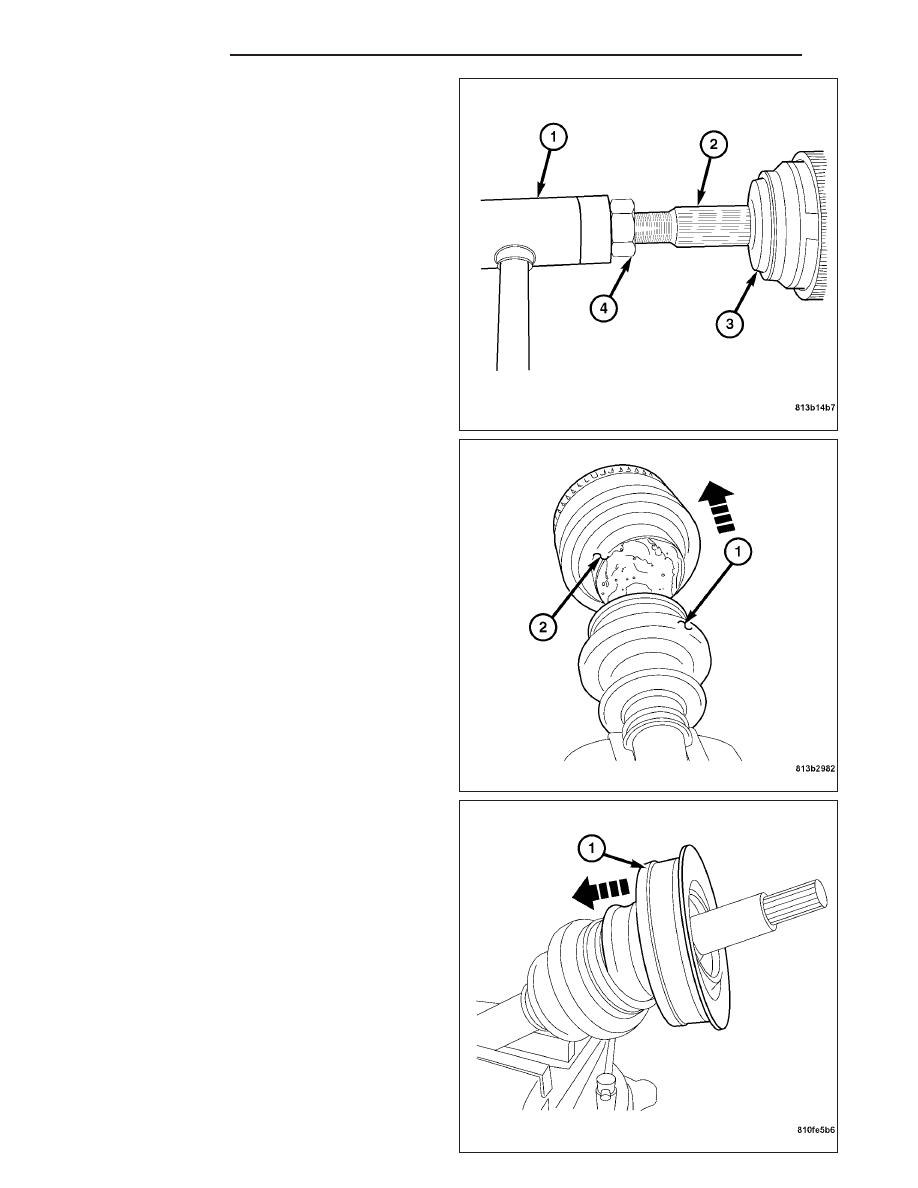

2. Install the C/V joint assembly onto the axle half-

shaft by using a soft–faced hammer and tapping
the end of the stub axle until the C/V joint is fully
seated on the axle halfshaft.

Note: The C/V joint assembly must be installed on
axle halfshaft until the C/V joint assembly is
seated against the circlip on the halfshaft.

Note: Do not use any other type of grease other
than what is supplied in the C/V boot service
package.

3. Pack approximately 1/2 the amount of grease pro-

vided in the C/V boot service package into the
outer C/V joint cavity.

4. Pack the remaining amount of grease into the C/V

boot.

Note: The C/V boot must be positioned on the axle
halfshaft so the raised bead on the inside of the
C/V boot is in the groove on the axle halfshaft.

5. Install the C/V boot outer end into the sealing

groove (1) of the C/V joint housing.

6. Install the C/V boot inner end into the sealing

groove of the axle halfshaft.

3 - 24

HALFSHAFTS

ZH

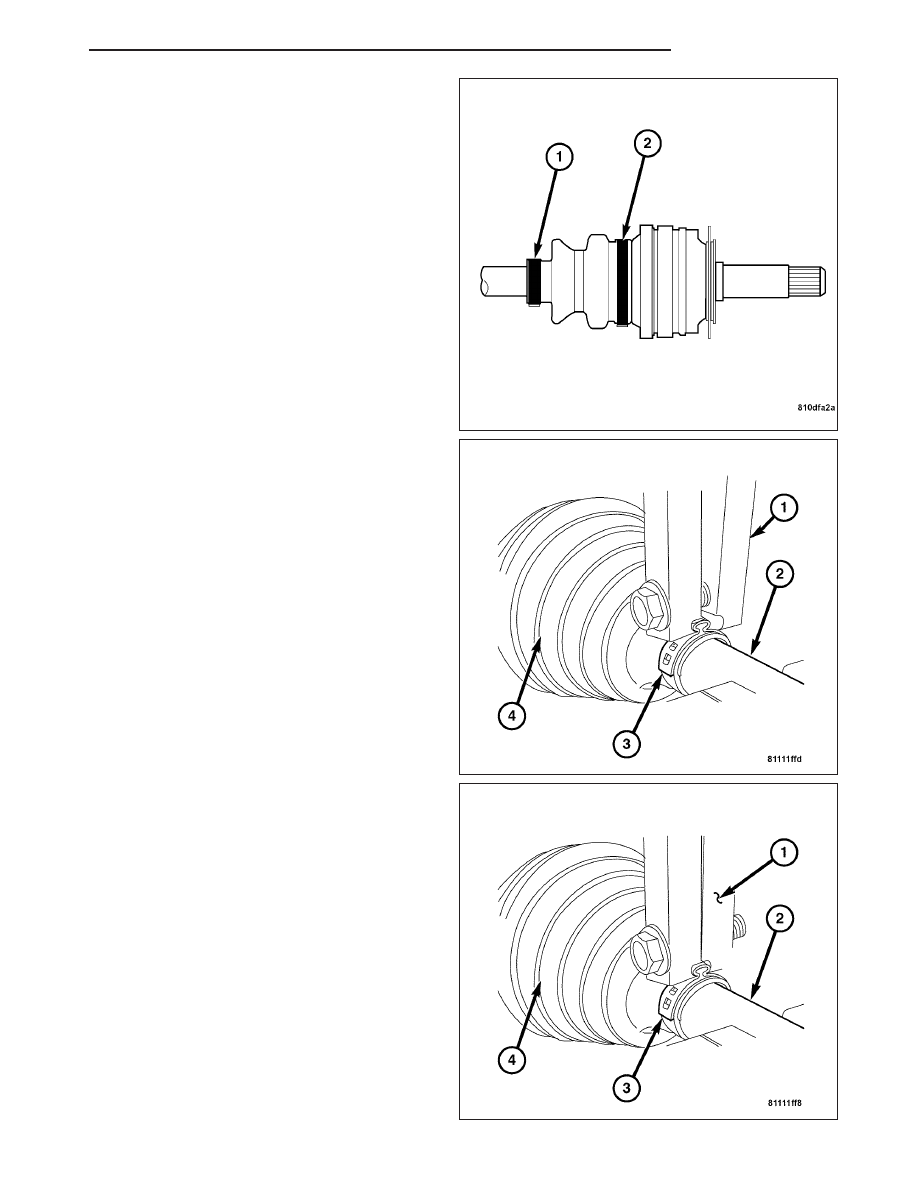

7. Position the inner C/V boot retaining clamp (1) and

the outer C/V boot retaining clamp (2) into the seal-
ing grooves on the C/V boot.

8. Position the crimping tool (1) on the C/V boot

retaining clamp (3).

Note: The jaws of the crimping tool must be
closed completely for proper sealing.

9. Crimp the new C/V boot retaining clamp (3).

ZH

HALFSHAFTS

3 - 25

PROPELLER SHAFT

TABLE OF CONTENTS

page

page

PROPELLER SHAFT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 26

WARNING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

DIAGNOSIS AND TESTING - PROPELLER

SHAFT

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 31

SPECIFICATIONS

SPECIFICATIONS - CENTERING SLEEVES

. . 33

SPECIFICATION - RUNOUT

. . . . . . . . . . . . . . 33

SPECIFICATIONS - TORQUE

. . . . . . . . . . . . 33

CENTER BEARING

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 35

SINGLE CARDAN UNIVERSAL JOINTS

DISASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . 35

ASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

CENTERING AND FITTED SLEEVES

REMOVAL

REMOVAL - CENTERING SLEEVES

. . . . . . . 38

REMOVAL - FITTED SLEEVES

. . . . . . . . . . . 39

INSTALLATION

INSTALLATION - CENTERING SLEEVES

. . . . 39

INSTALLATION - FITTED SLEEVES

. . . . . . . . 39

PROPELLER SHAFT

DESCRIPTION

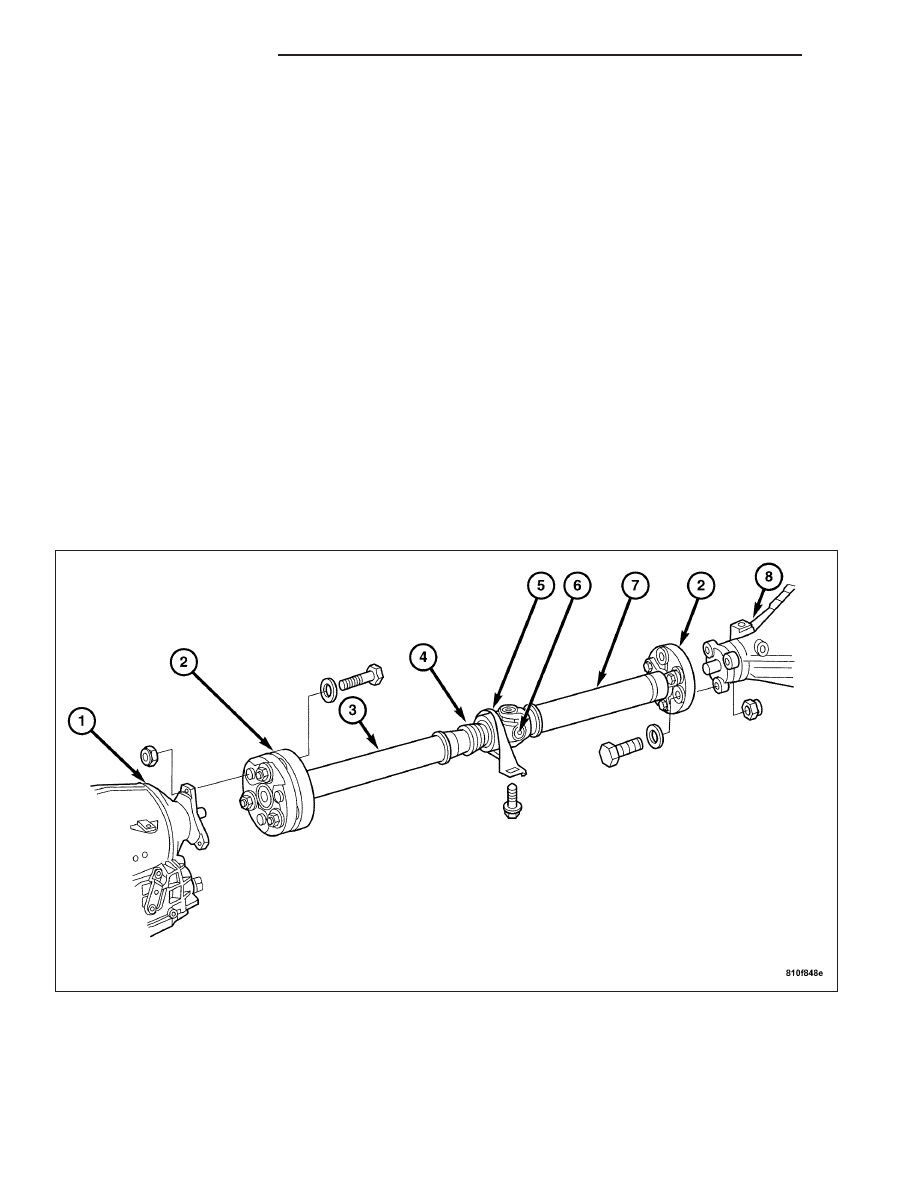

A two-piece driveshaft links the transmission and rear axle through two flexible disks and one universal joint to
minimize driveline vibrations.

WARNING

Use exact replacement hardware for attaching the propeller shafts. Exact replacement with original Mopar parts will
ensure safe operation. The specified torque must always be applied when tightening any fasteners.
