MOTOR-WIPER-REAR (LX49) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

W13 16BR/LG

REAR WIPER MOTOR CONTROL

2

W17 18BR/YL

REAR WIPER PARK SWITCH SENSE

3

Z914 16BK/GY

GROUND

MOTOR/MODULE-SUNROOF - LT. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q4 20OR/YL

SUNROOF VENT SWITCH SENSE

3

Q3 20OR/TN

SUNROOF OPEN SWITCH SENSE

4

D54 20WT

CAN B BUS (-)

5

D55 20WT/OR

CAN B BUS (+)

6

Z909 18BK

GROUND

7

Q5 20OR/LB

SUNROOF CLOSE SWITCH SENSE

8

X13 18RD

FUSED B(+) (I.O.D.)

9

D270 20WT (FACTORY ONLY)

SUNROOF DIAGNOSTIC

10

Q6 20OR/LG

SUNROOF SWITCH SUPPLY

POST-PASS THROUGH-EYELET - (BATTERY SIDE) 1 WAY

CAV

CIRCUIT

FUNCTION

1

A1 1RD

B(+)

POST-PASS THROUGH-EYELET - (STARTER SIDE) 1 WAY

CAV

CIRCUIT

FUNCTION

1

A11 4BR/RD (DIESEL)

B(+)

1

A11 4RD (GAS)

B(+)

8W - 80 - 122

8W-80 CONNECTOR PIN-OUTS

LX

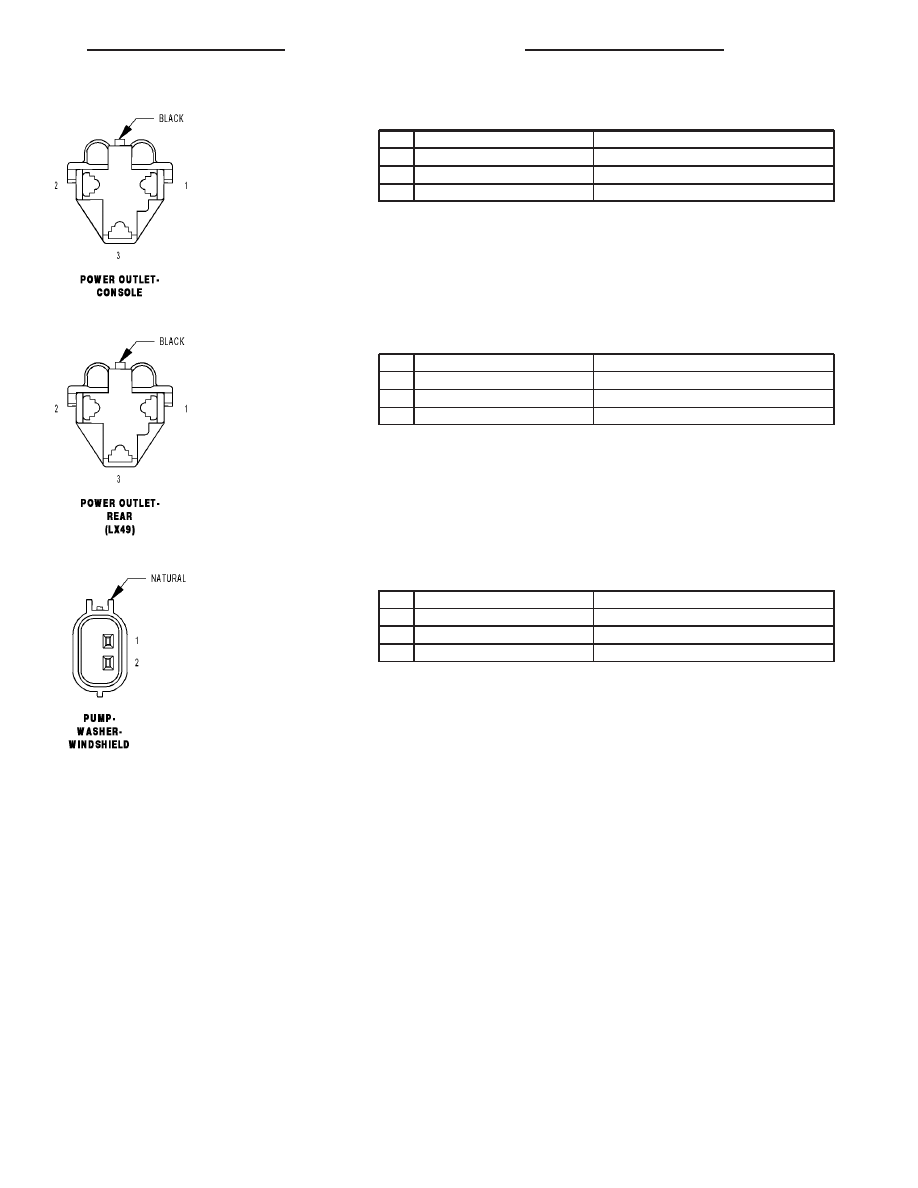

POWER OUTLET-CONSOLE - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

A305 16RD/LB

FUSED B(+)

2

-

-

3

Z912 16BK/OR

GROUND

POWER OUTLET-REAR (LX49) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

A105 16DB/RD

FUSED B(+)

2

-

-

3

Z914 16BK/GY

GROUND

PUMP-WASHER-WINDSHIELD - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

W10 20BR

FRONT WASHER PUMP MOTOR CONTROL

2

Z904 20BK/BR (LX48)

GROUND

2

W20 20BR/YL (LX49)

REAR WASHER PUMP MOTOR CONTROL

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 123

RADIO C1 - DK. GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A300 16GY/LG

FUSED B(+) (I.O.D.)

2

-

-

3

-

-

4

X703 22DG/OR (HANDS FREE)

LEFT AUDIO OUTPUT

5

D55 20WT/OR

CAN B BUS (+)

6

D54 20WT

CAN B BUS (-)

7

X202 18DG/VT (LOWLINE/MIDLINE I)

RIGHT FRONT DOOR SPEAKER (+)

8

X292 18DG/YL (LOWLINE/MIDLINE I)

RIGHT FRONT DOOR SPEAKER (-)

9

X291 18GY/YL (LOWLINE/MIDLINE I)

LEFT FRONT DOOR SPEAKER (-)

10

X201 18GY/VT (LOWLINE/MIDLINE I)

LEFT FRONT DOOR SPEAKER (+)

11

Z909 18BK/LG

GROUND

12

A300 16GY/LG

FUSED B(+) (I.O.D.)

13

-

-

14

-

-

15

-

-

16

X704 22DG/YL (HANDS FREE)

RIGHT AUDIO OUTPUT

17

X795 20DG (HANDS FREE)

COMMON AUDIO OUTPUT

18

X303 18DG/TN (LOWLINE/MIDLINE I)

LEFT REAR SPEAKER (+)

18

X51 18DG/DB (MIDLINE II/HIGHLINE)

RADIO LEFT AUDIO (+)

19

X393 18DG/GY (LOWLINE/MIDLINE I)

LEFT REAR SPEAKER (-)

19

X57 18DG/OR (MIDLINE II/HIGHLINE)

RADIO LEFT AUDIO (-)

20

X394 18YL/GY (LOWLINE/MIDLINE I)

RIGHT REAR SPEAKER (-)

20

X58 18GY/OR (MIDLINE II/HIGHLINE)

RADIO RIGHT AUDIO (-)

21

X304 18DG/BR (LOWLINE/MIDLINE I)

RIGHT REAR SPEAKER (+)

21

X52 18GY/DB (MIDLINE II/HIGHLINE)

RADIO RIGHT AUDIO (+)

22

Z909 18BK/LG

GROUND

RADIO C2 (SATELLITE RADIO) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

X16 20DG/YL

AUDIO SIGNAL RIGHT (+)

2

X917 20DG

AUDIO SIGNAL COMMON

3

-

-

4

X510 20DG/LB

DVD AUDIO RIGHT (+)

5

X926 20GY/OR

AUX AUDIO COMMON

6

X17 20DG/OR

AUDIO SIGNAL LEFT (+)

7

X910 20GY/DG

DVD AUDIO COMMON

8

X511 20GY/LG

DVD AUDIO LEFT (+)

9

X521 20GY/LB

AUX AUDIO LEFT (+)

10

X522 20GY/DB

AUX AUDIO RIGHT (+)

8W - 80 - 124

8W-80 CONNECTOR PIN-OUTS

LX

RADIO-ANTENNA (NAVIGATION) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

D8 WT/LB

GPS ANTENNA SIGNAL

2

D108 LB/WT

GPS ANTENNA SHIELD

RADIO-ANTENNA - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

D5 6WT/OR (EXCEPT EXPORT)

ANTENNA SIGNAL

1

D6 6WT/OR (EXPORT)

RADIO ANTENNA SIGNAL

2

D931 WT/YL (EXCEPT EXPORT)

ANTENNA SHIELD

2

D932 WT/YL (EXPORT)

RADIO ANTENNA SHIELD

RECEIVER-INTRUSION SENSOR (RHD) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

G460 20DG/VT

INTRUSION RECEIVER SENSOR SIGNAL

2

-

-

3

G946 20LG/VT

INTRUSION RECEIVER SENSOR GROUND

RECEIVER-SATELLITE - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

A300 18GY/LG

FUSED B(+) (I.O.D.)

2

-

-

3

Z909 18BK/LG

GROUND

4

-

-

5

-

-

6

X17 20DG/OR

AUDIO SIGNAL LEFT (+)

7

D54 20WT

CAN B BUS (-)

8

D55 20WT/OR

CAN B BUS (+)

9

-

-

10

-

-

11

X917 20DG

AUDIO SIGNAL COMMON

12

X16 20DG/YL

AUDIO SIGNAL RIGHT (+)

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 125
