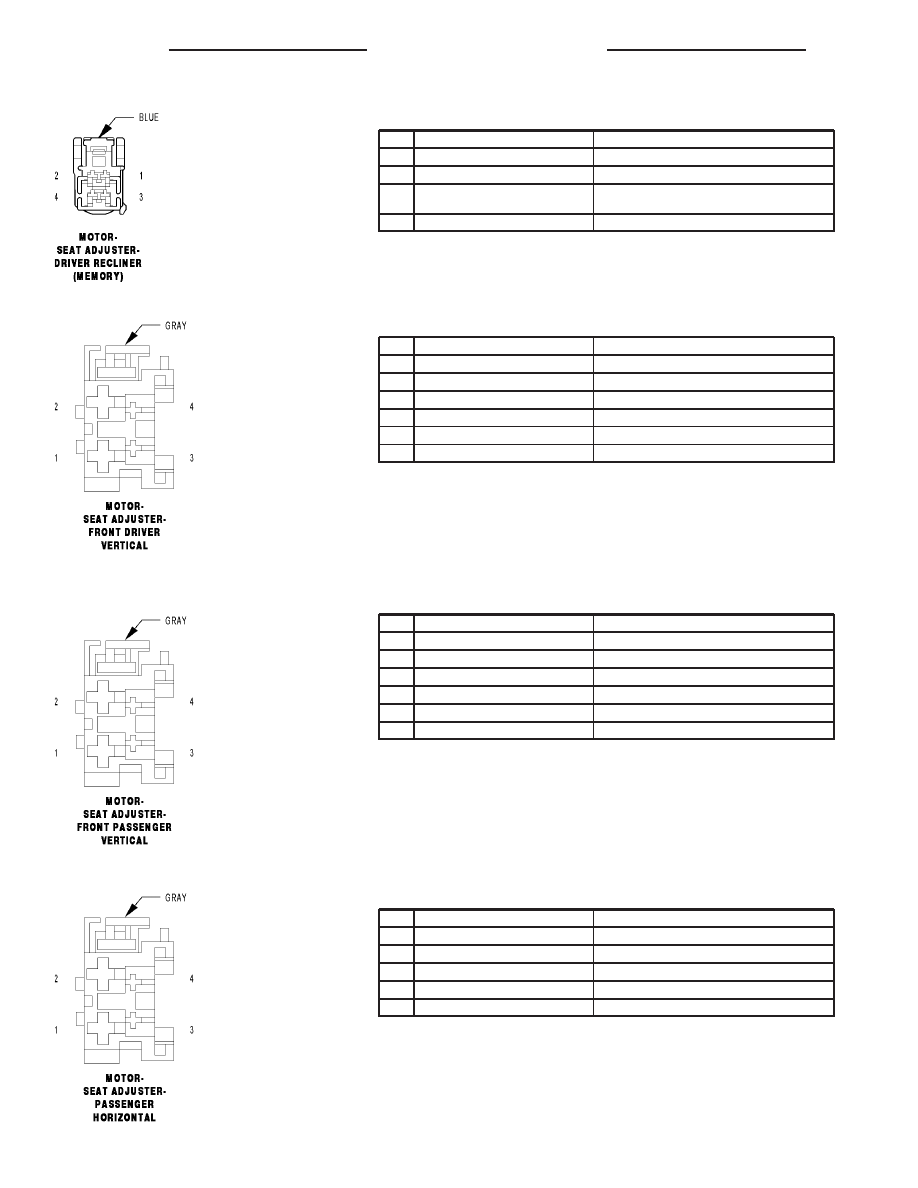

MOTOR-SEAT ADJUSTER-DRIVER RECLINER (MEMORY) - BLUE 4 WAY

CAV

CIRCUIT

FUNCTION

1

P143 18LG/GY

DRIVER SEAT RECLINER DOWN DRIVER

2

P141 18LG/BR

DRIVER SEAT RECLINER UP DRIVER

3

G493 20OR/VT

DRIVER SEAT RECLINER POSITION SENSOR
GROUND

4

G403 20VT/OR

DRIVER SEAT RECLINER POSITION SENSE

MOTOR-SEAT ADJUSTER-FRONT DRIVER VERTICAL - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

P21 18LG/TN (EXCEPT MEMORY)

DRIVER SEAT FRONT RISER DOWN DRIVER

1

P121 18LG/DB (MEMORY)

DRIVER SEAT FRONT VERTICAL DOWN DRIVER

2

P19 18LG/LB (EXCEPT MEMORY)

DRIVER SEAT FRONT RISER UP DRIVER

2

P119 18LG/DG (MEMORY)

DRIVER SEAT FRONT VERTICAL UP DRIVER

3

G494 20YL/VT (MEMORY)

DRIVER SEAT FRONT VERTICAL SENSOR GROUND

4

G404 20VT/YL (MEMORY)

DRIVER SEAT FRONT VERTICAL POSITION SENSE

MOTOR-SEAT ADJUSTER-FRONT PASSENGER VERTICAL - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

P20 18LG/LB (LHD)

PASSENGER SEAT FRONT RISER DOWN DRIVER

1

P20 18LG/TN (RHD)

PASSENGER SEAT FRONT RISER DOWN DRIVER

2

P18 18LG/OR (LHD)

PASSENGER SEAT FRONT RISER UP DRIVER

2

P18 18LG/LB (RHD)

PASSENGER SEAT FRONT RISER UP DRIVER

3

-

-

4

-

-

MOTOR-SEAT ADJUSTER-PASSENGER HORIZONTAL - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

P16 16LG/WT

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

2

P14 16LG/OR (LHD)

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

2

P14 16LG/DG (RHD)

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

3

-

-

4

-

-

8W - 80 - 118

8W-80 CONNECTOR PIN-OUTS

LX

MOTOR-SEAT ADJUSTER-PASSENGER RECLINER (RHD) - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

P44 18LG/VT

PASSENGER SEAT RECLINER UP DRIVER

2

P42 18LG/GY

PASSENGER SEAT RECLINER DOWN DRIVER

3

-

-

4

-

-

MOTOR-SEAT ADJUSTER-REAR DRIVER VERTICAL - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

P13 18LG/OR (EXCEPT MEMORY)

DRIVER SEAT REAR RISER DOWN DRIVER

1

P113 18LG/WT (MEMORY)

DRIVER SEAT REAR VERTICAL DOWN DRIVER

2

P11 18LG/YL (EXCEPT MEMORY)

DRIVER SEAT REAR RISER UP DRIVER

2

P111 18LG/YL (MEMORY)

DRIVER SEAT REAR VERTICAL UP DRIVER

3

G492 20LB/VT (MEMORY)

DRIVER SEAT REAR VERTICAL SENSOR GROUND

4

G402 20VT/DB (MEMORY)

DRIVER SEAT REAR VERTICAL POSITION SENSE

MOTOR-SEAT ADJUSTER-REAR PASSENGER VERTICAL - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

P12 18LG/YL (LHD)

PASSENGER SEAT REAR RISER DOWN DRIVER

1

P12 18LG/OR (RHD)

PASSENGER SEAT REAR RISER DOWN DRIVER

2

P10 18LG/TN (LHD)

PASSENGER SEAT REAR RISER UP DRIVER

2

P10 18LG/YL (RHD)

PASSENGER SEAT REAR RISER UP DRIVER

3

-

-

4

-

-

MOTOR-STEERING TELESCOPE (LHD MEMORY) - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

P953 16DG/TN

STEERING MOTOR COMMON

2

P157 16LB/TN

TELESCOPE STEERING MOTOR FORWARD/REAR-
WARD DRIVER

3

P152 20TN/LB

TELESCOPE STEERING FORWARD/REARWARD POSI-
TION SENSE

4

G914 20VT/GY

SENSOR RETURN

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 119

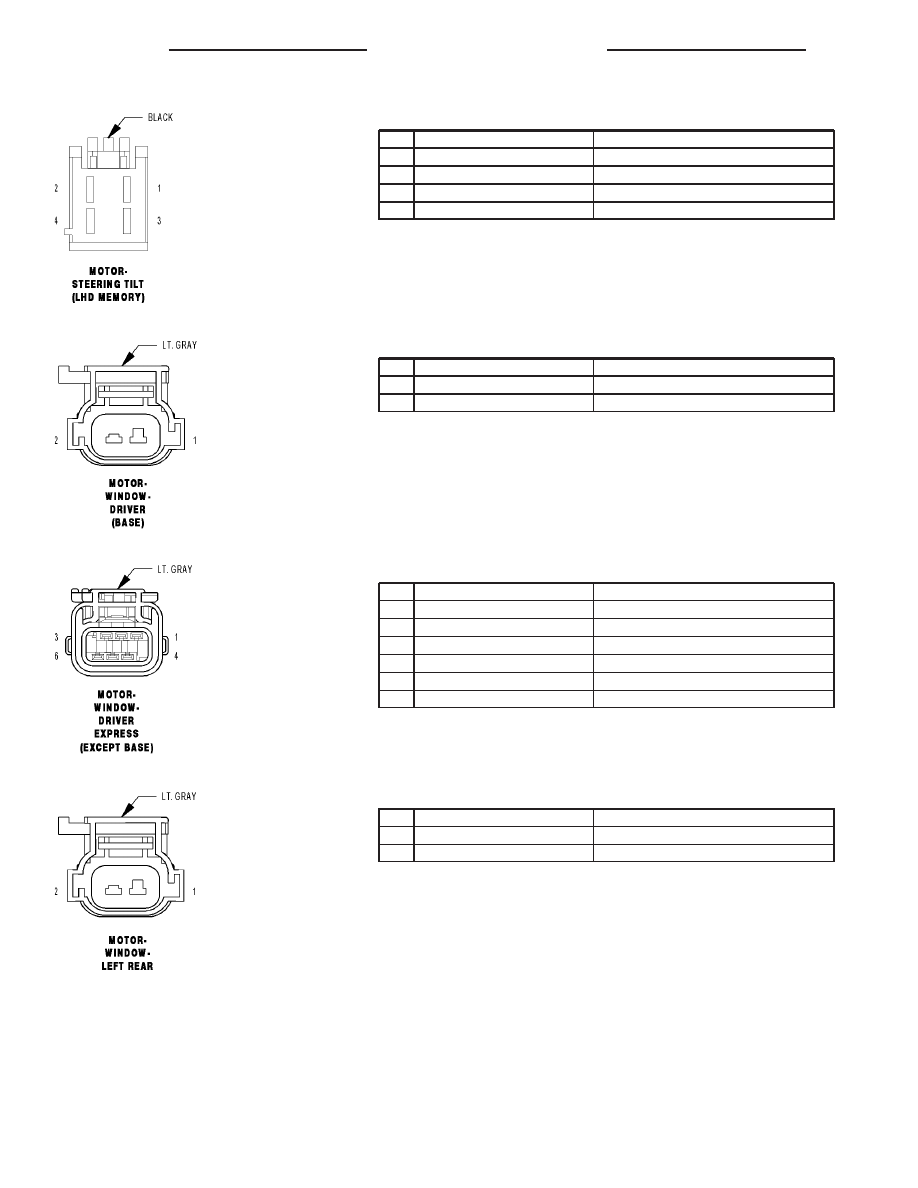

MOTOR-STEERING TILT (LHD MEMORY) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

P953 16DG/TN

STEERING MOTOR COMMON

2

P153 16TN/DG

TILT STEERING MOTOR UP/DOWN DRIVER

3

P151 20TN/OR

TILT STEERING UP/DOWN POSITION SENSE

4

G914 20VT/GY

SENSOR RETURN

MOTOR-WINDOW-DRIVER (BASE) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q21 16OR/WT

DRIVER WINDOW DRIVER (DOWN)

2

Q11 16OR/LG

DRIVER WINDOW DRIVER (UP)

MOTOR-WINDOW-DRIVER EXPRESS (EXCEPT BASE) - LT. GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z405 20BK

DRIVER WINDOW HALL SENSOR RETURN

2

Q303 20WT/OR

DRIVER WINDOW HALL SENSOR B SIGNAL

3

Q321 16OR/DB

DRIVER WINDOW EXPRESS DOWN DRIVER

4

Q305 20OR

DRIVER WINDOW HALL SENSOR SUPPLY

5

Q301 20OR/WT

DRIVER WINDOW HALL SENSOR A SIGNAL

6

Q311 16OR/LB

DRIVER WINDOW EXPRESS UP DRIVER

MOTOR-WINDOW-LEFT REAR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q211 16TN/LB

LEFT REAR WINDOW DRIVER (DOWN)

2

Q111 16TN/YL

LEFT REAR WINDOW DRIVER (UP)

8W - 80 - 120

8W-80 CONNECTOR PIN-OUTS

LX

MOTOR-WINDOW-PASSENGER (BASE) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 16OR/VT

PASSENGER WINDOW DRIVER (DOWN)

2

Q12 16OR/BR

PASSENGER WINDOW DRIVER (UP)

MOTOR-WINDOW-PASSENGER EXPRESS (EXCEPT BASE) - LT. GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z404 20BK/LG

PASSENGER WINDOW HALL SENSOR RETURN

2

Q304 20LG/OR

PASSENGER WINDOW HALL SENSOR B SIGNAL

3

Q322 16LG/OR

PASSENGER WINDOW EXPRESS DOWN DRIVER

4

Q306 20OR/DB

PASSENGER WINDOW HALL SENSOR SUPPLY

5

Q302 20OR/LG

PASSENGER WINDOW HALL SENSOR A SIGNAL

6

Q312 16DB/OR

PASSENGER WINDOW EXPRESS UP DRIVER

MOTOR-WINDOW-RIGHT REAR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q212 16OR/VT

RIGHT REAR WINDOW DRIVER (DOWN)

2

Q112 16OR/BR

RIGHT REAR WINDOW DRIVER (UP)

MOTOR-WIPER-FRONT - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

W4 14BR/OR (LHD)

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUT-
PUT

1

Z902 14BK/LB (RHD)

GROUND

2

W3 14BR/WT (LHD)

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUT-
PUT

2

W7 20BR/GY (RHD)

FRONT WIPER PARK SWITCH SENSE

3

-

-

4

W7 20BR/GY (LHD)

FRONT WIPER PARK SWITCH SENSE

4

W4 14BR/OR (RHD)

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUT-
PUT

5

Z904 14BK/BR (DODGE SRT8)

GROUND

5

Z902 14BK/LB (EXCEPT DODGE SRT8)

GROUND

5

W3 14BR/WT (RHD)

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUT-
PUT

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 121
