Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 955





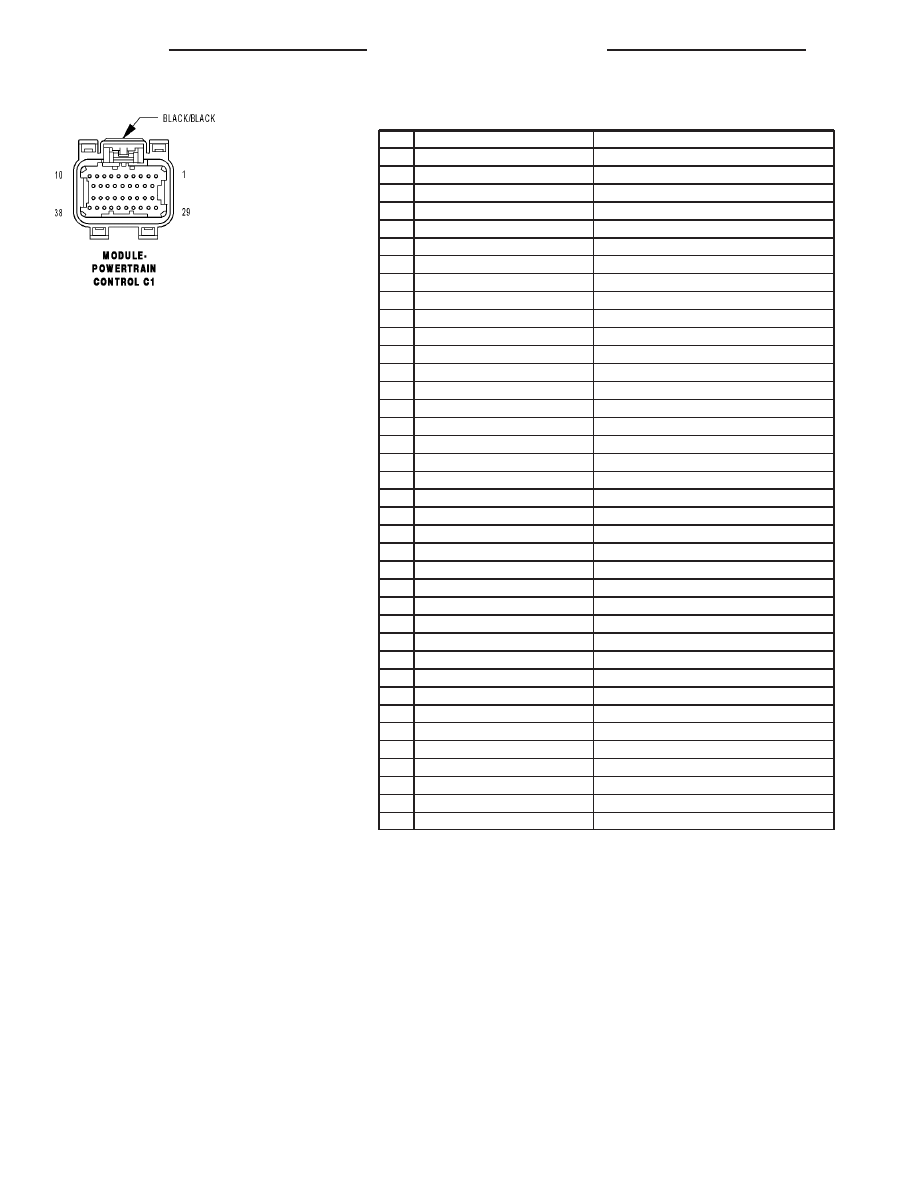

MODULE-POWERTRAIN CONTROL C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

K98 16DB/YL (5.7L/SRT8)

COIL CONTROL NO. 8

2

-

-

3

K97 16DB/YL (5.7L/SRT8)

COIL CONTROL NO. 7

4

K28 20BR/LB (5.7L/SRT8)

INJECTOR CONTROL NO. 8

5

K26 20BR/YL (5.7L/SRT8)

INJECTOR CONTROL NO. 7

6

-

-

7

-

-

8

-

-

9

Z904 16BK/BR

GROUND

10

-

-

11

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F902 20PK (RLE)

IGNITION UNLOCK-RUN-START

13

-

-

14

-

-

15

-

-

16

K236 20DB/LG (3.5L)

SRV CONTROL

17

-

-

18

Z904 16BK/BR

GROUND

19

-

-

20

G6 20VT/GY

ENGINE OIL PRESSURE SIGNAL

21

-

-

22

-

-

23

-

-

24

-

-

25

D20 20WT/LG

SCI RECEIVE (PCM)

26

D16 20WT/OR (EXCEPT SRT8)

SCI RECEIVE (TCM)

27

F856 20YL/PK

5 VOLT SUPPLY

28

K452 20BR/LB (5.7L MDS)

MDS SOL CONTROL NO. 4

29

A209 18RD

FUSED B(+)

30

T751 20YL

FUSED IGNITION SWITCH OUTPUT (START)

31

K141 20DB/YL

O2 1/2 SIGNAL

32

K904 20DB/DG

O2 RETURN (DOWN)

33

K243 20BR

O2 2/2 SIGNAL

34

D65 20WT/LG

CAN C BUS (+)

35

D64 20WT/LB

CAN C BUS (-)

36

D21 20WT/BR

SCI TRANSMIT (ECM/PCM)

37

D15 20WT/DG (EXCEPT SRT8)

SCI TRANSMIT (TCM)

38

-

-

8W - 80 - 110

8W-80 CONNECTOR PIN-OUTS

LX

MODULE-POWERTRAIN CONTROL C2 - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

K10 18DB/OR (3.5L LATE BUILD)

COIL CONTROL NO. 6

1

K10 16DB/OR (EXCEPT 3.5L LATE
BUILD)

COIL CONTROL NO. 6

2

K16 18DB/YL (3.5L LATE BUILD)

COIL CONTROL NO. 5

2

K16 16DB/YL (EXCEPT 3.5L LATE
BUILD)

COIL CONTROL NO. 5

3

K15 18DB/GY (3.5L LATE BUILD)

COIL CONTROL NO. 4

3

K15 16DB/GY (EXCEPT 3.5L LATE
BUILD)

COIL CONTROL NO. 4

4

K58 20BR/VT

INJECTOR CONTROL NO. 6

5

K38 20BR/OR

INJECTOR CONTROL NO. 5

6

K124 18DB/GY

ETC MOTOR (+)

7

K18 18DB/LG (3.5L LATE BUILD)

COIL CONTROL NO. 3

7

K18 16DB/LG (EXCEPT 3.5L LATE
BUILD)

COIL CONTROL NO. 3

8

K35 20DB/VT (EXCEPT SRT8)

EGR SOL CONTROL

9

K17 18DB/TN (3.5L LATE BUILD)

COIL CONTROL NO. 2

9

K17 16DB/TN (EXCEPT 3.5L LATE
BUILD)

COIL CONTROL NO. 2

10

K19 18DB/DG (3.5L LATE BUILD)

COIL CONTROL NO. 1

10

K19 16DB/DG (EXCEPT 3.5L LATE
BUILD)

COIL CONTROL NO. 1

11

K14 20BR/TN

INJECTOR CONTROL NO. 4

12

K13 20BR/LB

INJECTOR CONTROL NO. 3

13

K12 20BR/DB

INJECTOR CONTROL NO. 2

14

K11 20BR/YL

INJECTOR CONTROL NO. 1

15

K922 18BR/DB

TP SENSOR RETURN

16

K136 18BR (2.7L/3.5L)

MTV CONTROL

16

K453 20BR/DG (5.7L MDS)

MDS SOL CONTROL NO. 6

17

K199 20BR/VT

O2 2/1 HEATER CONTROL

18

K99 20BR/LG

O2 1/1 HEATER CONTROL

19

K20 18BR/GY

GEN FIELD CONTROL

20

K2 20VT/OR

ECT SIGNAL

21

K22 18BR/OR

TP SENSOR NO. 1 SIGNAL

22

K34 20DB/LG (EXCEPT SRT8)

EGR SIGNAL

23

K1 20VT/BR

MAP SIGNAL

24

K942 20BR/LG

KNOCK SENSOR NO. 1 RETURN

25

K42 20DB/YL

KNOCK SENSOR NO. 1 SIGNAL

26

-

-

27

K900 20DB/DG

SENSOR GROUND

28

K122 18BR/DG

TP SENSOR NO. 2 SIGNAL

29

F855 20PK/YL

5 VOLT SUPPLY

30

K21 20DB/LG

IAT SIGNAL

31

K41 20DB/LB

O2 1/1 SIGNAL

32

K902 20BR/DG

O2 RETURN (UP)

33

K43 20DB/LG

O2 2/1 SIGNAL

34

K44 20DB/GY

CMP SIGNAL

35

K24 20DB/WT

CKP SIGNAL

36

K242 20BR/WT (5.7L/SRT8)

KNOCK SENSOR NO. 2 SIGNAL

37

K924 20WT/BR (5.7L/SRT8)

KNOCK SENSOR NO. 2 RETURN

38

K126 18DB/LG

ETC MOTOR (-)

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 111

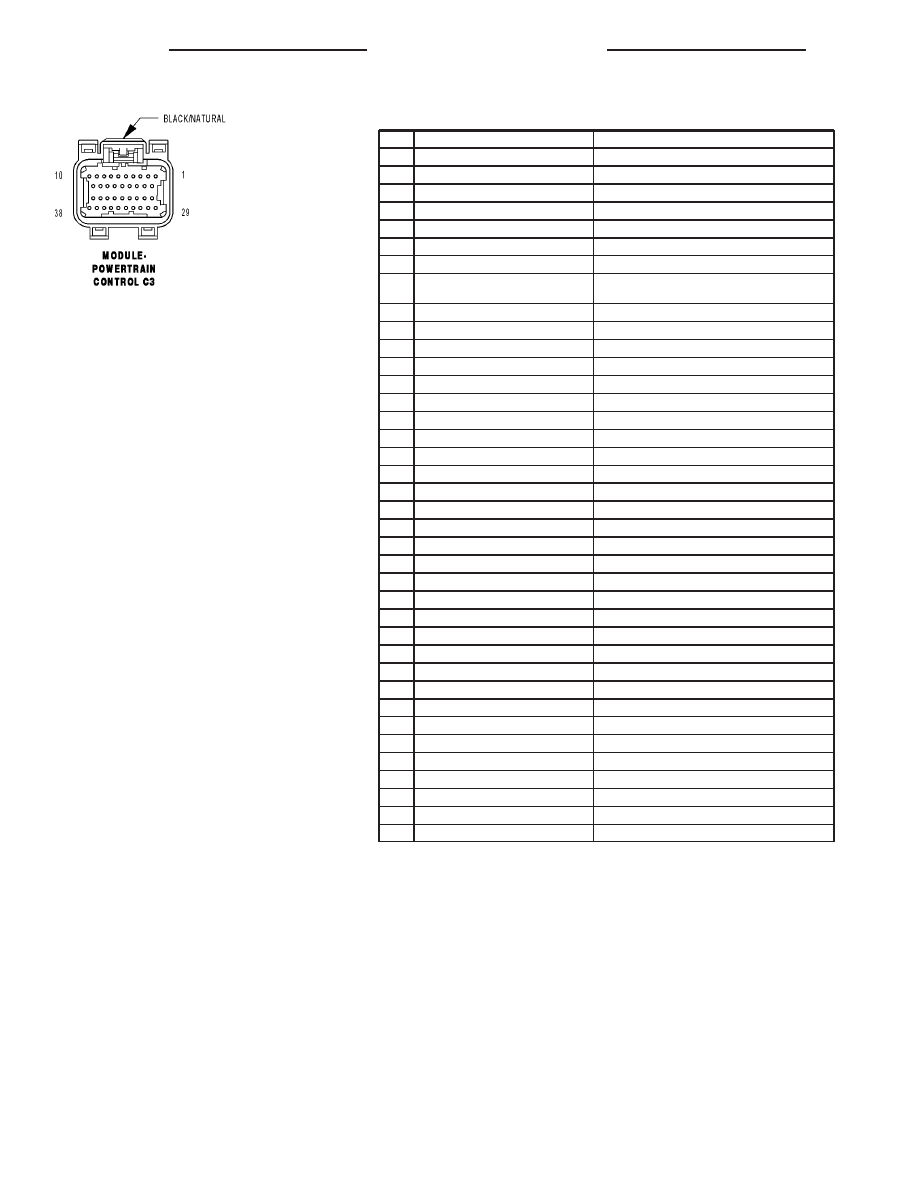

MODULE-POWERTRAIN CONTROL C3 - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K51 20BR/WT

ASD RELAY CONTROL

4

-

-

5

K454 20BR/OR (5.7L MDS)

MDS SOL CONTROL NO. 7

6

K451 20BR/WT (5.7L MDS)

MDS SOL CONTROL NO. 1

7

-

-

8

K106 20VT/GY (POLICE/SRT8 EXCEPT
EXPORT)

NVLD SOL CONTROL

9

K299 20BR/WT

O2 1/2 HEATER CONTROL

10

K399 20BR/GY

O2 2/2 HEATER CONTROL

11

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

12

-

-

13

-

-

14

B16 20LB/DG

BRAKE SWITCH NO. 2 SIGNAL

15

-

-

16

K167 20BR/YL

APPS NO. 1 RETURN

17

K400 20BR/VT

APPS NO. 2 RETURN

18

-

-

19

K342 16BR/WT

FUSED ASD RELAY OUTPUT 1

20

K52 20DB/OR

EVAP PURGE CONTROL

21

-

-

22

-

-

23

B15 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

24

-

-

25

K23 20BR/WT

APPS NO. 1 SIGNAL

26

-

-

27

-

-

28

K342 16BR/WT

FUSED ASD RELAY OUTPUT 1

29

K70 20DB/BR

EVAP PURGE RETURN

30

-

-

31

-

-

32

-

-

33

G224 20VT/YL (5.7L/SRT8)

ENGINE OIL TEMPERATURE SIGNAL

34

-

-

35

K107 20VT/WT

NVLD SWITCH SIGNAL

36

K29 20WT/BR

APPS NO. 2 SIGNAL

37

K31 20BR

FUEL PUMP RELAY CONTROL

38

T752 20DG/OR

STARTER RELAY CONTROL

8W - 80 - 112

8W-80 CONNECTOR PIN-OUTS

LX

MODULE-POWERTRAIN CONTROL C4 (RLE) - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 20YL/GY

OD SOLENOID CONTROL

2

T59 20YL/LB

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 20YL/DB

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 20DG/WT

L/R SOLENOID CONTROL

11

T118 20DG (VLP)

PRESSURE CONTROL SOLENOID CONTROL

12

Z904 20BK/BR

GROUND

13

Z904 20BK/BR

GROUND

14

Z904 20BK/BR

GROUND

15

T1 20DG/LB

TRS T1 SENSE

16

T3 20DG/DB

TRS T3 SENSE

17

-

-

18

T15 20YL/BR

TRANSMISSION CONTROL

19

T16 16YL/OR

TRANSMISSION CONTROL OUTPUT

20

-

-

21

-

-

22

T9 20DG/TN

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 20YL/DB

TRS T41 SENSE (P/N SENSE)

28

T16 16YL/OR

TRANSMISSION CONTROL OUTPUT

29

T50 20YL/TN

L/R PRESSURE SWITCH SENSE

30

T47 20YL/DG

2-4 PRESSURE SWITCH SENSE

31

T38 20YL/BR (VLP)

LINE PRESSURE SENSOR SIGNAL

32

T14 20DG/BR

OUTPUT SPEED SENSOR SIGNAL

33

T52 20DG/OR

INPUT SPEED SENSOR SIGNAL

34

T13 20DG/VT

SENSOR GROUND

35

T54 20DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 20DG/YL

TRS T42 SENSE

38

T16 16YL/OR

TRANSMISSION CONTROL OUTPUT

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 113
