Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 953

MODULE-HEATED SEATS - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z911 18BK/WT

GROUND

2

A33 14RD/YL

FUSED B(+)

3

P187 20LG/BR

LEFT SEAT HEATER B(+) DRIVER

4

P188 20LG/VT

RIGHT SEAT HEATER B(+) DRIVER

5

D54 20WT

CAN B BUS (-)

6

D55 20WT/OR

CAN B BUS (+)

MODULE-INTEGRATED POWER C1 - GREEN 26 WAY

CAV

CIRCUIT

FUNCTION

1

Z901 14BK/DG

GROUND

2

-

-

3

-

-

4

-

-

5

C13 20LB/OR (GAS)

A/C CLUTCH RELAY CONTROL

6

C3 18DB/YL (GAS)

A/C CLUTCH RELAY OUTPUT

7

L303 18WT/OR (HID LAMPS)

LEFT HID LAMP DRIVER

8

A111 14DG/RD (ABS)

FUSED B(+)

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

L45 16WT/OR (HID LAMPS)

FUSED B(+)

15

L304 18OR/WT (HID LAMPS)

RIGHT HID LAMP DRIVER

16

X2 18DG/OR

HORN RELAY OUTPUT

17

L62 18WT/YL

RIGHT REAR TURN SIGNAL CONTROL

18

Z901 16BK/DG

GROUND

19

C918 20BK/LB

A/C PRESSURE SENSOR GROUND

20

F923 20PK/YL

RUN RELAY CONTROL

21

-

-

22

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

23

L239 20WT/DG (EXPORT)

REAR FOG LAMP RELAY CONTROL

24

K175 18BR/LB (AWD/SRT8/DIESEL)

RADIATOR FAN RELAY COIL SIGNAL

25

W12 20BR/OR (LX49)

REAR WIPER RELAY CONTROL

26

-

-

8W - 80 - 102

8W-80 CONNECTOR PIN-OUTS

LX

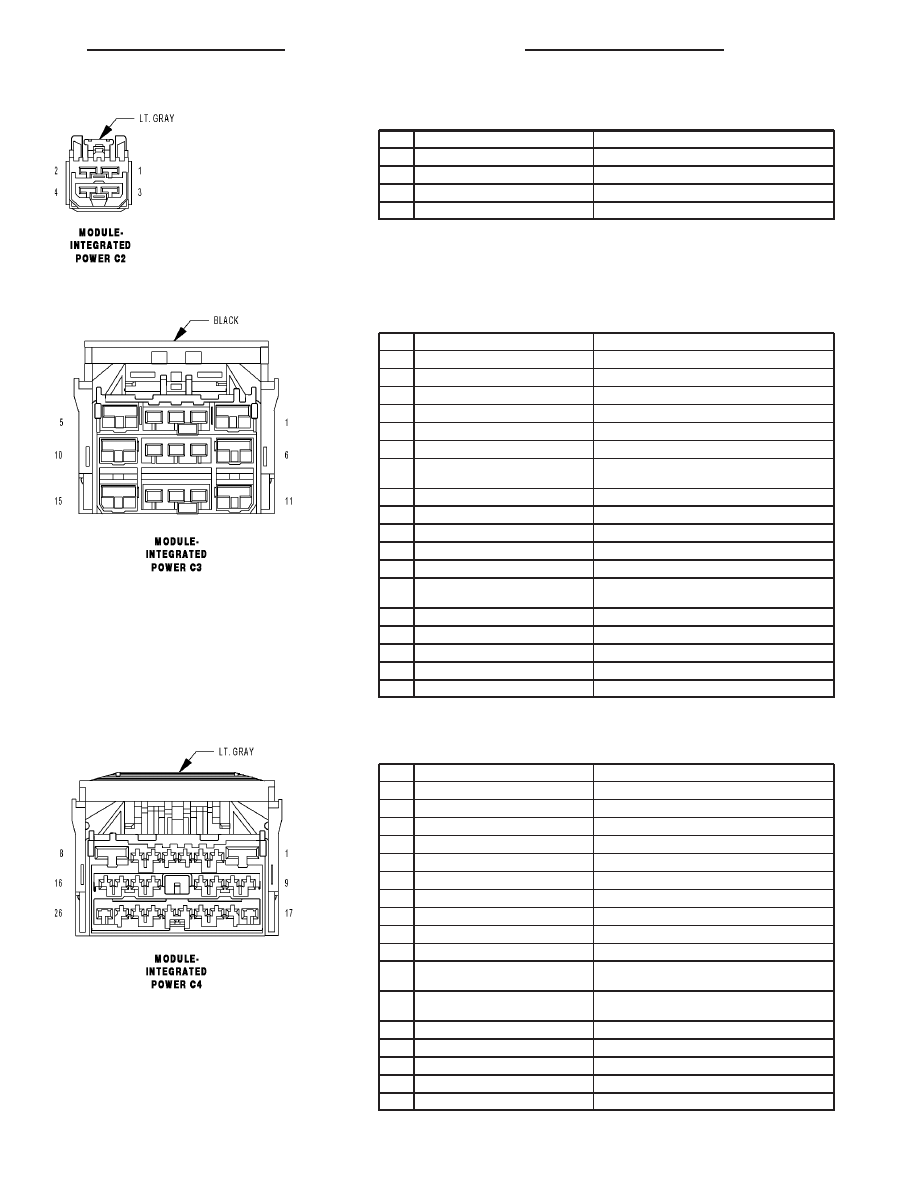

MODULE-INTEGRATED POWER C2 - LT. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

N24 12DG/DB

RADIATOR FAN CONTROL RELAY OUTPUT

2

Z901 12BK/DG

GROUND

3

N210 12DB/DG

RADIATOR FAN HIGH/LOW CONTROL FEED

4

N23 10DB/DG

RADIATOR FAN HIGH RELAY OUTPUT

MODULE-INTEGRATED POWER C3 - BLACK 15 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

P307 20LG/GY

ACCESSORY DELAY RELAY CONTROL

3

L63 18WT/DG

LEFT REAR TURN SIGNAL CONTROL

4

L1 20WT/LG

BACKUP LAMP FEED

5

A934 10RD (AWD/SRT8/DIESEL)

FUSED B(+)

6

A22 12RD/WT

FUSED B(+)

7

A904 16RD (EXCEPT SRT8 EXCEPT
HID LAMPS)

FUSED B(+)

8

-

-

9

Z904 20BK/BR (2.7L/3.5L)

GROUND

9

C13 20LB/OR (DIESEL)

A/C CLUTCH RELAY CONTROL

10

A22 12RD/WT

FUSED B(+)

11

-

-

12

W3 14BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUT-
PUT

13

T16 16YL/OR (2.7L/3.5L)

TRANSMISSION CONTROL OUTPUT

14

T16 16YL/OR (2.7L/3.5L)

TRANSMISSION CONTROL OUTPUT

14

C3 18DB/YL (DIESEL)

A/C CLUTCH RELAY OUTPUT

15

T15 20YL/BR (2.7L/3.5L)

TRANSMISSION CONTROL

15

K343 18BR/YL (DIESEL)

FUSED ASD RELAY OUTPUT 2

MODULE-INTEGRATED POWER C4 - LT. GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

L45 16WT/OR (HID LAMPS)

FUSED B(+)

2

-

-

3

W24 20BR/OR (HID LAMPS)

HEADLAMP WASHER RELAY CONTROL

4

-

-

5

-

-

6

-

-

7

-

-

8

A107 10TN/RD (ABS)

FUSED B(+)

9

-

-

10

A72 20RD/OR

ADJUSTABLE PEDALS RELAY OUTPUT

11

Z904 20BK/BR (HID LAMPS EXCEPT
SRT8 EARLY BUILD)

GROUND

11

Z901 20BK/DG (HID LAMPS SRT8
EARLY BUILD)

GROUND

12

L44 18WT/TN (HID LAMPS)

RIGHT LOW BEAM DRIVER

13

-

-

14

-

-

15

-

-

16

-

-

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 103

MODULE-INTEGRATED POWER C4 - LT. GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

17

-

-

18

-

-

19

L89 18WT/YL (FOG LAMPS)

FRONT FOG LAMP RELAY OUTPUT

20

W10 20BR

FRONT WASHER PUMP MOTOR CONTROL

21

-

-

22

F902 20PK

IGNITION UNLOCK-RUN-START

23

-

-

24

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (START)

25

-

-

26

W4 14BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUT-
PUT

MODULE-INTEGRATED POWER C5 - BLUE 26 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

T751 20YL (GAS)

FUSED IGNITION SWITCH OUTPUT (START)

4

T752 20DG/OR

STARTER RELAY CONTROL

5

T750 16YL/GY

STARTER RELAY OUTPUT

6

A209 18RD (GAS)

FUSED B(+)

7

-

-

8

-

-

9

K361 20WT/BR (DIESEL)

PTC NO. 2 RELAY CONTROL

10

K360 20GY/BR (DIESEL)

PTC NO. 1 RELAY CONTROL

11

X13 16DG/GY

FUSED B(+) (I.O.D.)

12

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

13

-

-

14

-

-

15

K51 20BR/WT

ASD RELAY CONTROL

16

A22 16RD/WT (EXCEPT BASE/SRT8)

FUSED B(+)

17

K342 14BR/WT (DIESEL)

FUSED ASD RELAY OUTPUT 1

17

K342 16BR/WT (GAS)

FUSED ASD RELAY OUTPUT 1

18

-

-

19

-

-

20

L777 20WT/VT

PARK LAMP RELAY OUTPUT

21

-

-

22

Z901 16BK/DG

GROUND

23

W20 20BR/YL (LX49)

REAR WASHER PUMP MOTOR CONTROL

24

-

-

25

K344 14BR/GY (DIESEL)

FUSED ASD RELAY OUTPUT 3

26

K343 14BR/YL (DIESEL)

FUSED ASD RELAY OUTPUT 2

26

K343 16BR/YL (GAS)

FUSED ASD RELAY OUTPUT 2

8W - 80 - 104

8W-80 CONNECTOR PIN-OUTS

LX

MODULE-INTERFACE-POLICE/TAXI C1 - GRAY 12 WAY

CAV

CIRCUIT

FUNCTION

1

A913 20RD/GY

FUSED B(+)

2

D55 20WT/OR

CAN B BUS (+)

3

D54 20WT

CAN B BUS (-)

4

-

-

5

-

-

6

-

-

7

Z910 20BK/TN

GROUND

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

MODULE-INTERFACE-POLICE/TAXI C2 - DK. GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

W500 20BR/OR

FRONT FLASHING LIGHTS SIGNAL

2

W501 20BR/VT

REAR FLASHING LIGHTS SIGNAL

3

W511 20BR/WT

POLICE RADIO INPUT SIGNAL

4

W512 20BR/VT

SECURITY ALARM MUTE SIGNAL

5

W513 20BR/GY

HORN MUTE SIGNAL

6

W514 20BR/YL

FUEL LEVEL STATUS SIGNAL

7

W515 20BR/LB

DRIVER SEAT BELT SWITCH SENSE

8

W516 20BR/DB

MALFUNCTION INDICATOR SIGNAL

9

W517 20BR/LG

SECURITY ALARM ON SIGNAL

10

W518 20BR/DG

HORN SWITCH SENSE

11

W519 20BR/TN

P/N SWITCH SENSE

12

W520 20BR/OR

BRAKE LAMP SWITCH SENSE

13

W521 20BR/WT

HEADLAMP SWITCH SENSE

14

W522 20BR/VT

SIDE AIRBAG STATUS SIGNAL

15

W523 20BR/GY

FRONT AIRBAG STATUS SIGNAL

16

Z384 20BK

SIGNAL RETURN

17

W524 20BR/YL

DRIVER DOOR AJAR SWITCH SENSE

18

W525 20BR/LB

CLUSTER DIMMER SWITCH SENSE

19

W526 20BR/DB

VEHICLE SPEED SIGNAL

20

W527 20BR/LG

VSIM CAN B BUS (+)

21

W528 20BR/DG

VSIM CAN B BUS (-)

22

W529 20BR/TN

ENGINE RUNNING STATUS SIGNAL

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 105
