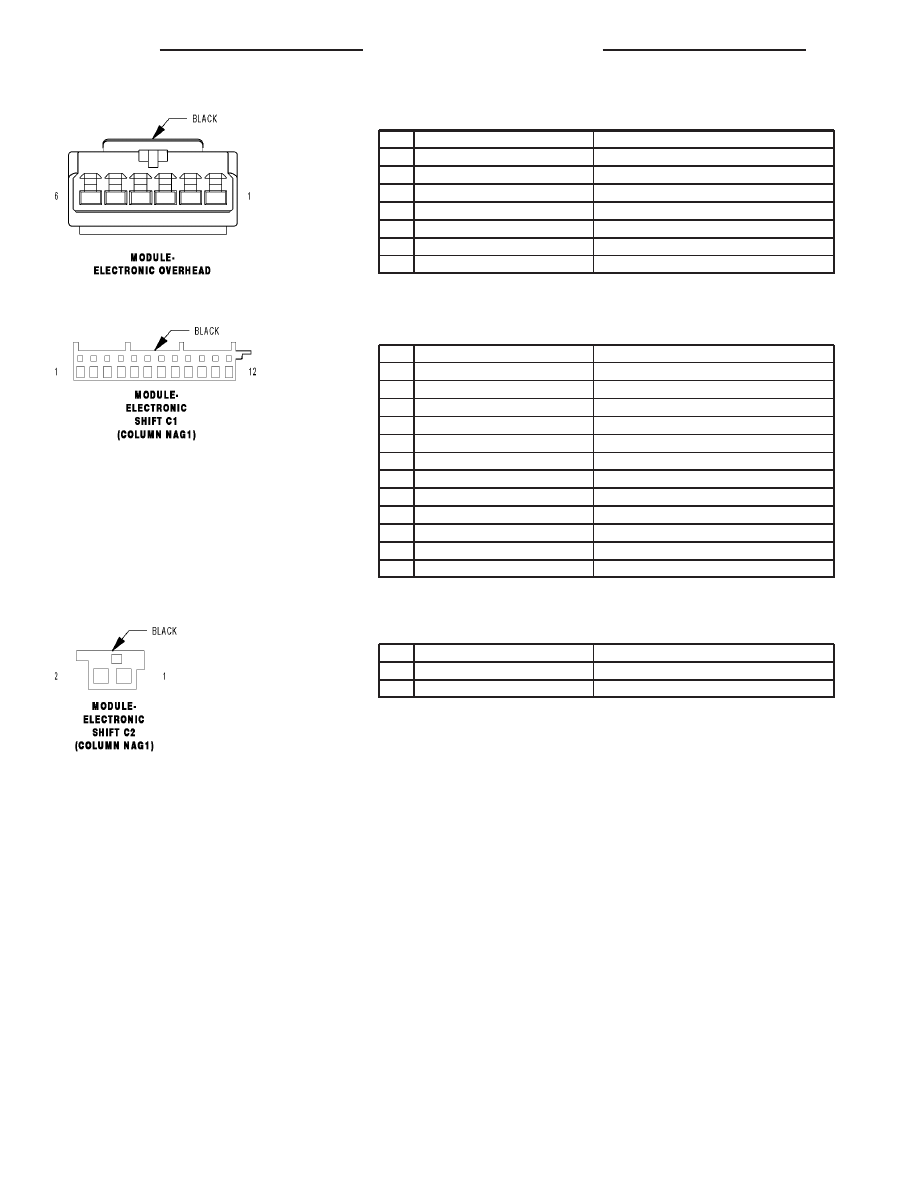

MODULE-ELECTRONIC OVERHEAD - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

D55 20WT/OR

CAN B BUS (+)

2

D54 20WT

CAN B BUS (-)

3

A117 20RD/DG

FUSED B(+) (I.O.D.)

4

Z909 20BK/LG

GROUND

5

F880 20PK (EXCEPT RHD SUNROOF)

FUSED ACCESSORY DELAY RELAY OUTPUT

5

F880 20PK/DG (RHD SUNROOF)

FUSED ACCESSORY DELAY RELAY OUTPUT

6

-

-

MODULE-ELECTRONIC SHIFT C1 (COLUMN NAG1) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z910 22BK

GROUND

3

F902 22LB

IGNITION UNLOCK-RUN-START

4

B29 22YL

BRAKE SWITCH SIGNAL

5

D65 22LG/BK

CAN C BUS (+)

6

D64 22GY

CAN C BUS (-)

7

22YL

AUTOSTICK SWITCH MUX SUPPLY

8

22GY

AUTOSTICK SWITCH MUX SIGNAL

9

-

-

10

22BK

SHIFT LEVER POSITION SENSOR GROUND

11

22LB

SHIFT LEVER POSITION SENSOR SIGNAL

12

22LG/BK

SHIFT LEVER POSITION SENSOR SUPPLY

MODULE-ELECTRONIC SHIFT C2 (COLUMN NAG1) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K321 24BK

BTSI SOLENOID CONTROL

2

F902 24BK

IGNITION UNLOCK-RUN-START

8W - 80 - 94

8W-80 CONNECTOR PIN-OUTS

LX

MODULE-ENGINE CONTROL C1 (DIESEL) - BLACK 96 WAY

CAV

CIRCUIT

FUNCTION

1

K11 16BL

FUEL INJECTOR NO. 1 HIGH-SIDE CONTROL

2

K12 16BL/VT

FUEL INJECTOR NO. 2 HIGH-SIDE CONTROL

3

K13 16BL/RD

FUEL INJECTOR NO. 3 HIGH-SIDE CONTROL

4

-

-

5

-

-

6

K902 20GY/WT

O2 1/1 PUMP CELL CURRENT TRIM

7

K844 20RD/VT

CAMSHAFT POSITION SENSOR 5 VOLT SUPPLY

8

K900 20BR/RD

INLET AIR PRESSURE SENSOR GROUND

9

K934 20OR

EXHAUST GAS PRESSURE SENSOR GROUND

10

K944 20BR/DG

CAMSHAFT POSITION SENSOR GROUND

11

K312 20GY/OR

EGR AIR FLOW CONTROL VALVE POSITION SENSOR
SIGNAL

12

N116 18BR/VT

CRANKCASE VENT HEATER CONTROL

13

-

-

14

-

-

15

K853 20RD/VT

CRANKSHAFT POSITION SENSOR 5 VOLT SUPPLY

16

-

-

17

-

-

18

F858 20GY/YL

EXHAUST GAS PRESSURE SENSOR 5 VOLT SUPPLY

19

K356 20RD/BK

BOOST PRESSURE SENSOR 5 VOLT SUPPLY

20

N117 20GY

INTAKE SWIRL SERVO MOTOR CONTROL

21

-

-

22

X635 20GY/DG

BOOST PRESSURE SERVO MOTOR CONTROL

23

K369 18RD/GY

FUEL PRESSURE SOLENOID 12 VOLT SUPPLY

24

K315 20GY/PK

EGR AIR FLOW CONTROL VALVE MOTOR (-)

25

K14 16BL/YL

FUEL INJECTOR NO. 4 HIGH-SIDE CONTROL

26

K38 16BL/DG

FUEL INJECTOR NO. 5 HIGH-SIDE CONTROL

27

K58 16BL/WT

FUEL INJECTOR NO. 6 HIGH-SIDE CONTROL

28

K960 18BR/VT

INTAKE AIR TEMPERATURE SENSOR GROUND

29

-

-

30

-

-

31

K41 20DG/BK

O2 1/1 REFERENCE SIGNAL

32

-

-

33

K44 20YL/GY

CAMSHAFT POSITION SENSOR SIGNAL

34

K358 20GY/BL

OIL LEVEL SWITCH SIGNAL

35

-

-

36

-

-

37

K957 18BR

MASS AIR FLOW SENSOR GROUND

38

-

-

39

G224 20YL/GY

OIL TEMPERATURE SENSOR SIGNAL

40

F851 20DG

OIL PRESSURE SENSOR 5 VOLT SUPPLY

41

K313 20DG/GY

EGR AIR FLOW CONTROL VALVE POSITION SENSOR
SUPPLY

42

K668 20BR/BK

INLET AIR PRESSURE SENSOR 5 VOLT SUPPLY

43

K350 20RD/WT

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

44

-

-

45

-

-

46

-

-

47

K366 18BK/BL/DG

FUEL QUANTITY SOLENOID 12 VOLT SUPPLY

48

K99 16GY/BR

O2 1/1 HEATER CONTROL

49

K638 16BK/DG

FUEL INJECTOR NO. 5 LOW-SIDE CONTROL

50

K611 16BK/BL

FUEL INJECTOR NO. 1 LOW-SIDE CONTROL

51

K658 16BK/WT

FUEL INJECTOR NO. 6 LOW-SIDE CONTROL

52

K222 20BR/RD

ENGINE COOLANT TEMPERATURE SENSOR GROUND

53

Z753 16BR/BK

CRANKSHAFT POSITION SENSOR GROUND

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 95

MODULE-ENGINE CONTROL C1 (DIESEL) - BLACK 96 WAY

CAV

CIRCUIT

FUNCTION

54

-

-

55

-

-

56

K914 20BL/DG

FUEL TEMPERATURE SENSOR GROUND

57

Z42 20DG/BL

O2 1/1 NEGATIVE CURRENT CONTROL

58

-

-

59

-

-

60

K2 20DG/RD

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

61

K156 20BL/RD

FUEL TEMPERATURE SENSOR SIGNAL

62

K916 20BR/WT

PRE-CATALYST EXHAUST GAS TEMPERATURE SEN-
SOR GROUND

63

K915 20BR/WT

POST-CATALYST EXHAUST GAS TEMPERATURE SEN-
SOR GROUND

64

K359 20GY/BR

FUEL PRESSURE SENSOR GROUND

65

K181 20DG/VT

FUEL PRESSURE SENSOR SIGNAL

66

K157 20BL/YL

MASS AIR FLOW SENSOR SIGNAL

67

K390 20DG/PK

EGR AIR FLOW CONTROL VALVE POSITION SENSOR
RETURN

68

-

-

69

-

-

70

-

-

71

K34 20GY/YL

EGR SOLENOID CONTROL

72

K314 20GY/RD

EGR AIR FLOW CONTROL VALVE MOTOR (+)

73

K612 16BK/VT

FUEL INJECTOR NO. 2 LOW-SIDE CONTROL

74

K613 16BK/RD

FUEL INJECTOR NO. 3 LOW-SIDE CONTROL

75

K614 16BK/YL

FUEL INJECTOR NO. 4 LOW-SIDE CONTROL

76

Z36 20YL/DG

OIL TEMPERATURE SENSOR GROUND

77

K24 16DG/WT

CRANKSHAFT POSITION SENSOR SIGNAL

78

K936 20GY/PK

OIL PRESSURE SENSOR GROUND

79

-

-

80

K43 20GY/RD

O2 1/1 POSITIVE CURRENT CONTROL

81

K35 20GY/BK

EXHAUST GAS PRESSURE SENSOR SIGNAL

82

K37 20GY/YL

BOOST PRESSURE SENSOR SIGNAL

83

K352 20YL

PRE-CATALYST EXHAUST GAS TEMPERATURE SEN-
SOR SIGNAL

84

K21 20DG/WT

INTAKE AIR TEMPERATURE SENSOR SIGNAL

85

K68 20RD/BL

INLET AIR PRESSURE SENSOR SIGNAL

86

-

-

87

K656 20BR/GY

BOOST PRESSURE SENSOR GROUND

88

D509 20WT/BL

ECM LIN BUS

89

K353 20YL/WT

POST-CATALYST EXHAUST GAS TEMPERATURE SEN-
SOR SIGNAL

90

K362 20DG/YL

INLET AIR TEMPERATURE SENSOR SIGNAL

91

-

-

92

-

-

93

K370 18BK/WT

FUEL PRESSURE SOLENOID CONTROL

94

K365 18YL/BK

FUEL QUANTITY SOLENOID CONTROL

95

-

-

96

-

-

8W - 80 - 96

8W-80 CONNECTOR PIN-OUTS

LX

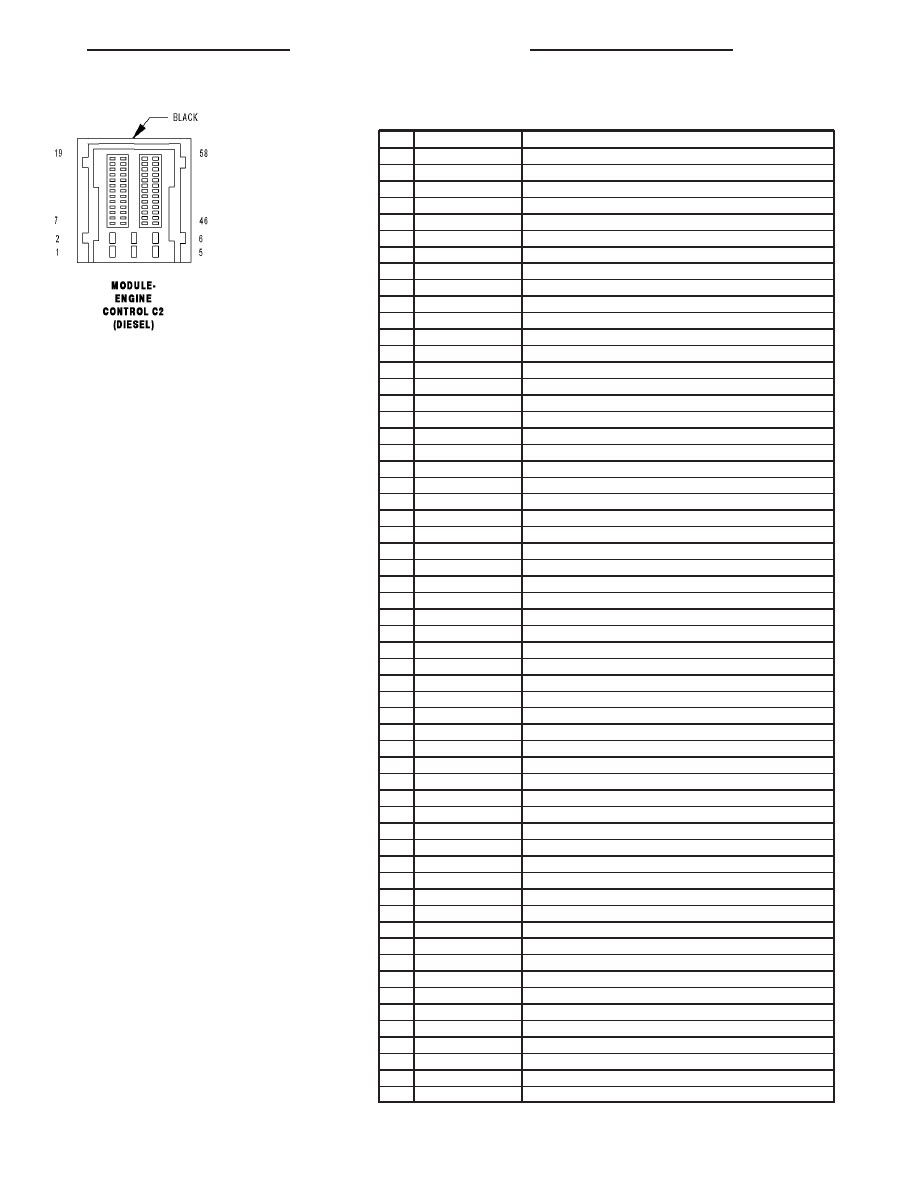

MODULE-ENGINE CONTROL C2 (DIESEL) - BLACK 58 WAY

CAV

CIRCUIT

FUNCTION

1

K344 14BR/GY

FUSED ASD RELAY OUTPUT 3

2

Z904 14BK/BR

GROUND

3

K343 14BR/YL

FUSED ASD RELAY OUTPUT 2

4

Z904 14BK/BR

GROUND

5

K342 14BR/WT

FUSED ASD RELAY OUTPUT 1

6

Z904 14BK/BR

GROUND

7

K167 16BR/YL

ACCELERATOR PEDAL POSITION SENSOR NO. 1 GROUND

8

-

-

9

-

-

10

-

-

11

K355 18BR/DG

EXHAUST DIFFERENTIAL PRESSURE SENSOR SIGNAL

12

K29 20WT/BR

ACCELERATOR PEDAL POSITION SENSOR NO. 2 SIGNAL

13

-

-

14

G6 20VT/GY

OIL PRESSURE SENSOR SIGNAL

15

F855 20PK/YL

ACCELERATOR PEDAL POSITION SENSOR NO. 1 5 VOLT SUPPLY

16

K354 18BR/LG

EXHAUST DIFFERENTIAL PRESSURE SENSOR 5 VOLT SUPPLY

17

F856 20YL/PK

ACCELERATOR PEDAL POSITION SENSOR NO. 2 5 VOLT SUPPLY

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

K23 20BR/WT

ACCELERATOR PEDAL POSITION SENSOR NO. 1 SIGNAL

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

K951 20BR/DB

EXHAUST DIFFERENTIAL PRESSURE SENSOR GROUND

31

-

-

32

K31 20BR

FUEL PUMP RELAY CONTROL

33

-

-

34

-

-

35

-

-

36

-

-

37

-

-

38

-

-

39

-

-

40

K400 20BR/VT

ACCELERATOR PEDAL POSITION SENSOR NO. 2 GROUND

41

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

42

K51 20BR/WT

ASD RELAY CONTROL

43

D21 20WT/BR

SCI TRANSMIT (ECM/PCM)

44

T752 20DG/OR

STARTER RELAY CONTROL

45

-

-

46

-

-

47

-

-

48

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (START)

49

-

-

50

-

-

51

D65 20WT/LG

CAN C BUS (+)

52

D64 20WT/LB

CAN C BUS (-)

53

-

-

54

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

55

K363 20OR/BR

PTC NO. 3 RELAY CONTROL

56

-

-

57

-

-

58

-

-
