Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 950





MODULE-ANTILOCK BRAKES - BLACK 47 WAY

CAV

CIRCUIT

FUNCTION

1

A107 10TN/RD

FUSED B(+)

2

-

-

3

B137 20DG/BR (MK25)

BRAKE PEDAL TRAVEL SENSOR SIGNAL

4

F202 20PK/GY (EXCEPT MK25E)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

B15 20DG/WT (MK25E)

BRAKE SWITCH NO. 1 SIGNAL

5

B937 20DG/BR (MK25)

BRAKE PEDAL TRAVEL SENSOR RETURN

6

G4 20VT/LB (MK25)

DYNAMICS SENSOR SUPPLY

7

B237 20DG/YL (MK25)

BRAKE PEDAL TRAVEL SENSOR SUPPLY

8

F202 20PK/GY (MK25E)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

B16 20LB/DG (TCS)

BRAKE SWITCH NO. 2 SIGNAL

10

-

-

11

D65 20WT/LG (EXCEPT MK25E)

CAN C BUS (+)

12

D65 20WT/LG (MK25E)

CAN C BUS (+)

13

D64 20WT/LB (MK25E)

CAN C BUS (-)

14

-

-

15

D64 20WT/LB (EXCEPT MK25E)

CAN C BUS (-)

16

Z903 14BK/DG (EXCEPT MK25E)

GROUND

16

Z903 10BK/DG (MK25E)

GROUND

17

B131 20DG/YL (MK25)

ACTIVE BRAKE BOOSTER SOLENOID (+)

18

B83 20DG/WT (MK25)

BRAKE PRESSURE SENSOR SUPPLY

18

D52 20WT/LB (MK25E)

DYNAMICS SENSOR HIGH DATA LINK

19

B984 20DG/OR (MK25)

BRAKE PRESSURE SENSOR RETURN

19

D51 20WT/BR (MK25E)

DYNAMICS SENSOR LOW DATA LINK

20

B84 20DG/YL (MK25)

BRAKE PRESSURE SENSOR SIGNAL

21

-

-

22

G4 20VT/LB (MK25E)

DYNAMICS SENSOR SUPPLY

23

-

-

24

G94 20VT/DB (MK25)

DYNAMICS SENSOR GROUND

25

D51 20WT/BR (MK25)

DYNAMICS SENSOR LOW DATA LINK

26

-

-

27

B135 20DG/LG (MK25)

BRAKE PEDAL FORCE SWITCH OPEN

28

B136 20DG/LB (MK25)

BRAKE PEDAL FORCE SWITCH SIGNAL

29

D52 20WT/LB (MK25)

DYNAMICS SENSOR HIGH DATA LINK

29

G94 20VT/DB (MK25E)

DYNAMICS SENSOR GROUND

30

B134 20DG/YL (MK25)

BRAKE PEDAL FORCE SWITCH CLOSE

31

B132 20DG/LB (MK25)

ACTIVE BRAKE BOOSTER SOLENOID (-)

32

A111 14DG/RD

FUSED B(+)

33

B6 20DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

34

B7 20DG/VT

RIGHT FRONT WHEEL SPEED SENSOR SUPPLY

35

B121 20DG/DB (MK25)

STOP LAMP INHIBIT RELAY CONTROL

36

B4 20DG/GY

LEFT REAR WHEEL SPEED SENSOR SUPPLY

37

B3 20DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

38

B15 20DG/WT (TCS)

BRAKE SWITCH NO. 1 SIGNAL

39

-

-

40

-

-

41

-

-

42

B1 20DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

43

B2 20DG/LB

RIGHT REAR WHEEL SPEED SENSOR SUPPLY

44

-

-

45

B9 20DG/LG

LEFT FRONT WHEEL SPEED SENSOR SUPPLY

46

B8 20DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

47

Z903 10BK/DG

GROUND

8W - 80 - 90

8W-80 CONNECTOR PIN-OUTS

LX

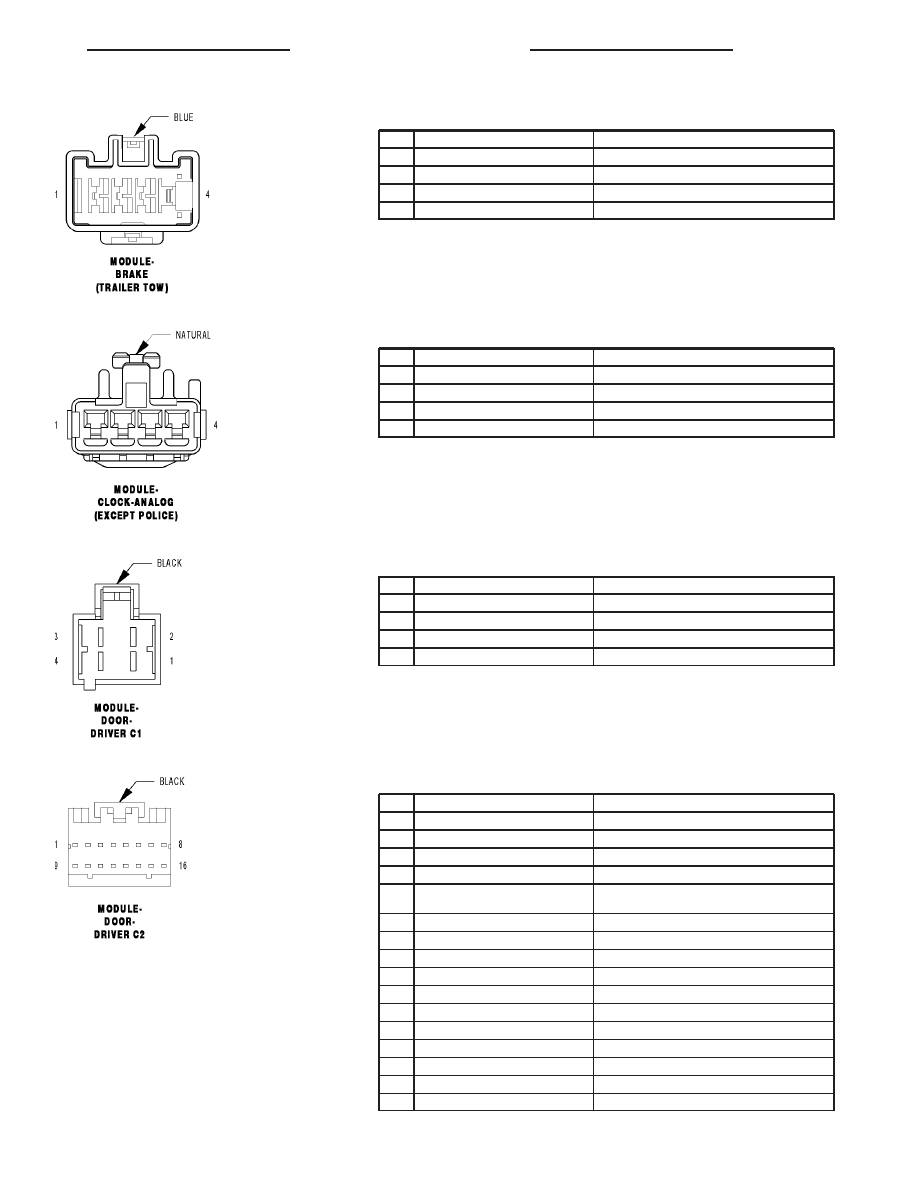

MODULE-BRAKE (TRAILER TOW) - BLUE 4 WAY

CAV

CIRCUIT

FUNCTION

1

A914 16RD

FUSED B(+)

2

B400 16DB

TRAILER TOW ELECTRIC BRAKE OUTPUT

3

B29 20DG/WT

BRAKE SWITCH SIGNAL

4

Z914 16BK/GY

GROUND

MODULE-CLOCK-ANALOG (EXCEPT POLICE) - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

A117 20RD/DG

FUSED B(+) (I.O.D.)

2

Z909 20BK/LG

GROUND

3

E12 20OR/GY

PANEL LAMPS DRIVER

4

-

-

MODULE-DOOR-DRIVER C1 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z912 14BK/OR

GROUND

2

F881 14PK

FUSED ACCESSORY DELAY RELAY OUTPUT

3

Q321 16OR/DB

DRIVER WINDOW EXPRESS DOWN DRIVER

4

Q311 16OR/LB

DRIVER WINDOW EXPRESS UP DRIVER

MODULE-DOOR-DRIVER C2 - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A913 20RD/GY (EXCEPT MEMORY)

FUSED B(+)

3

Z912 18BK/OR (EXCEPT MEMORY)

GROUND

4

Q15 18OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

5

Q222 20OR/GY

PASSENGER WINDOW DRIVER EXPRESS SWITCH
MUX

6

-

-

7

D54 20WT (EXCEPT MEMORY)

CAN B BUS (-)

8

D55 20WT/OR (EXCEPT MEMORY)

CAN B BUS (+)

9

-

-

10

-

-

11

Q221 20GY/OR

DRIVER WINDOW DRIVER EXPRESS SWITCH MUX

12

Z421 20BK/BR

DRIVER EXPRESS SWITCH RETURN

13

Z405 20BK

DRIVER WINDOW HALL SENSOR RETURN

14

Q303 20WT/OR

DRIVER WINDOW HALL SENSOR B SIGNAL

15

Q301 20OR/WT

DRIVER WINDOW HALL SENSOR A SIGNAL

16

Q305 20OR

DRIVER WINDOW HALL SENSOR SUPPLY

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 91

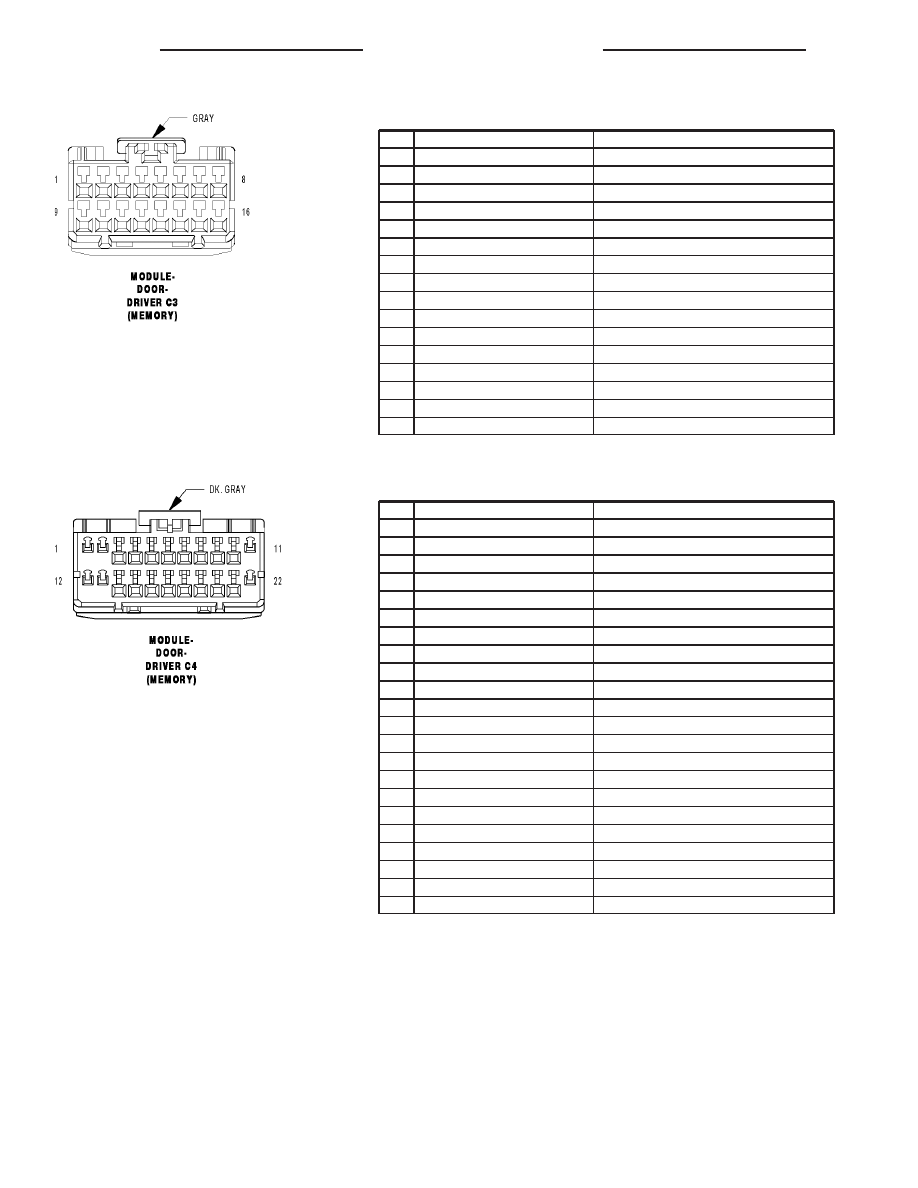

MODULE-DOOR-DRIVER C3 (MEMORY) - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

P550 20TN/LG

MIRROR SWITCH SUPPLY

2

E55 20OR/DG

MIRROR SWITCH ILLUMINATION DRIVER

3

-

-

4

P703 20DB/LG

MIRROR HORIZONTAL LEFT SWITCH SENSE

5

-

-

6

P710 20LG

MIRROR COMMON SWITCH SENSE

7

P705 20LG/OR

MIRROR VERTICAL DOWN SWITCH SENSE

8

-

-

9

P950 20TN/GY

MIRROR SWITCH RETURN

10

G920 20VT/YL

MEMORY SELECT SWITCH RETURN

11

-

-

12

-

-

13

G200 20VT/BR

MEMORY SELECT SWITCH MUX

14

-

-

15

P704 20LG/TN

MIRROR HORIZONTAL RIGHT SWITCH SENSE

16

P706 20LG/GY

MIRROR VERTICAL UP SWITCH SENSE

MODULE-DOOR-DRIVER C4 (MEMORY) - DK. GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A913 20RD/GY

FUSED B(+)

2

-

-

3

P73 20TN/VT

DRIVER MIRROR COMMON DRIVER

4

P71 20TN/DG

DRIVER MIRROR VERTICAL DRIVER

5

P75 20TN/LG

DRIVER MIRROR HORIZONTAL DRIVER

6

P65 20TN/VT

DRIVER MIRROR HORIZONTAL POSITION SIGNAL

7

P67 20TN/OR

DRIVER MIRROR VERTICAL POSITION SIGNAL

8

P145 20LG/OR

DRIVER MIRROR POSITION SENSOR SUPPLY

9

-

-

10

Z912 18BK/OR

GROUND (DRIVER SIDE IDENTIFIER LHD/RHD)

11

-

-

12

Z912 18BK/OR

GROUND

13

-

-

14

-

-

15

-

-

16

-

-

17

P69 20TN/WT

DRIVER MIRROR SENSOR GROUND

18

D54 20WT

CAN B BUS (-)

19

D55 20WT/OR

CAN B BUS (+)

20

-

-

21

-

-

22

-

-

8W - 80 - 92

8W-80 CONNECTOR PIN-OUTS

LX

MODULE-DOOR-PASSENGER C1 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z911 14BK/WT

GROUND

2

F881 14PK

FUSED ACCESSORY DELAY RELAY OUTPUT

3

Q322 16LG/OR

PASSENGER WINDOW EXPRESS DOWN DRIVER

4

Q312 16DB/OR

PASSENGER WINDOW EXPRESS UP DRIVER

MODULE-DOOR-PASSENGER C2 - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A913 20RD/GY (EXCEPT MEMORY)

FUSED B(+)

3

-

-

4

-

-

5

Q336 20OR/GY

PASSENGER WINDOW EXPRESS SWITCH MUX

6

E34 20OR/TN

PASSENGER WINDOW EXPRESS SWITCH ILLUMINA-
TION DRIVER

7

D54 20WT (EXCEPT MEMORY)

CAN B BUS (-)

8

D55 20WT/OR (EXCEPT MEMORY)

CAN B BUS (+)

9

-

-

10

-

-

11

-

-

12

Q936 20OR/LG

PASSENGER WINDOW EXPRESS SWITCH RETURN

13

Z404 20BK/LG

PASSENGER WINDOW HALL SENSOR RETURN

14

Q304 20LG/OR

PASSENGER WINDOW HALL SENSOR B SIGNAL

15

Q302 20OR/LG

PASSENGER WINDOW HALL SENSOR A SIGNAL

16

Q306 20OR/DB

PASSENGER WINDOW HALL SENSOR SUPPLY

MODULE-DOOR-PASSENGER C4 (MEMORY) - DK. GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A913 20RD/GY

FUSED B(+)

2

-

-

3

P70 20TN/LB

PASSENGER MIRROR COMMON DRIVER

4

P72 20TN/GY

PASSENGER MIRROR VERTICAL DRIVER

5

P74 20TN/OR

PASSENGER MIRROR HORIZONTAL DRIVER

6

P68 20TN/YL

PASSENGER MIRROR HORIZONTAL POSITION SIG-
NAL

7

P64 20TN

PASSENGER MIRROR VERTICAL POSITION SIGNAL

8

P146 20LG/DB

PASSENGER MIRROR POSITION SENSOR SUPPLY

9

-

-

10

-

-

11

-

-

12

Z911 16BK/WT

GROUND

13

-

-

14

-

-

15

-

-

16

-

-

17

P66 20TN/LG

PASSENGER MIRROR SENSOR GROUND

18

D54 20WT

CAN B BUS (-)

19

D55 20WT/OR

CAN B BUS (+)

20

-

-

21

-

-

22

-

-

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 93
