Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 949





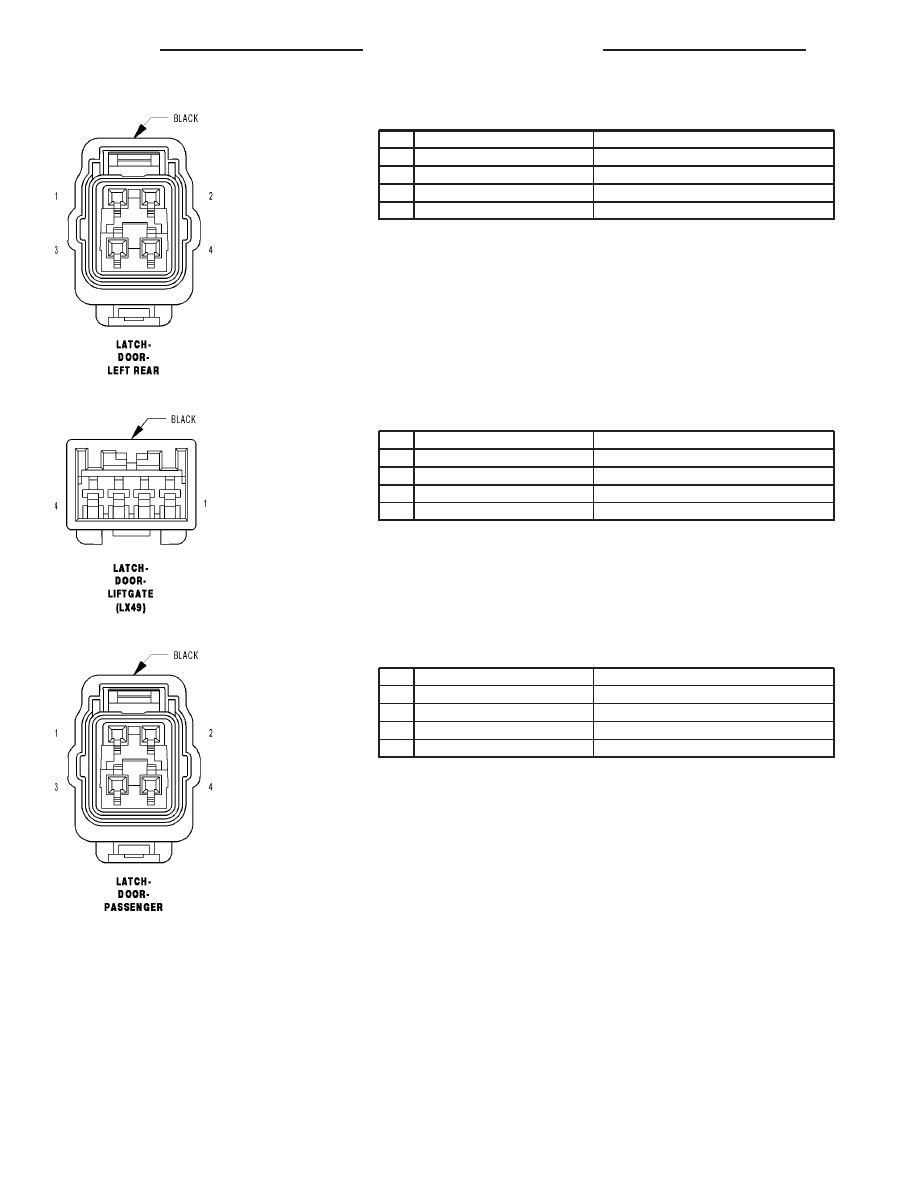

LATCH-DOOR-LEFT REAR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

2

Z912 20LG/BK

GROUND

3

P303 20TN

PASSENGER DOOR UNLOCK DRIVER

4

P393 20LG

DOOR LOCK DRIVER

LATCH-DOOR-LIFTGATE (LX49) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G78 20VT/OR

DECKLID/LIFTGATE AJAR SWITCH SENSE

2

Z914 20BK/GY

GROUND

3

Z914 20BK/GY

GROUND

4

P31 20TN/YL

DECKLID/LIFTGATE RELEASE DRIVER

LATCH-DOOR-PASSENGER - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

2

Z911 20BK/WT

GROUND

3

P303 20TN

PASSENGER DOOR UNLOCK DRIVER

4

P392 20LG/DB

DOOR LOCK DRIVER

8W - 80 - 86

8W-80 CONNECTOR PIN-OUTS

LX

LATCH-DOOR-RIGHT REAR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

2

Z911 20BK/WT

GROUND

3

P303 20TN

PASSENGER DOOR UNLOCK DRIVER

4

P392 20LG/DB

DOOR LOCK DRIVER

LIGHTER-CIGAR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

A205 16RD/OR

FUSED B(+)

2

-

-

3

Z910 16BK/TN

GROUND

MEDIA SYSTEM-MONITOR/DVD - LT. GRAY 12 WAY

CAV

CIRCUIT

FUNCTION

1

X510 20DG/LB

DVD AUDIO RIGHT (+)

2

X926 20GY/OR

AUX AUDIO COMMON

3

X521 20GY/LB

AUX AUDIO LEFT (+)

4

-

-

5

-

-

6

A300 18GY/LG

FUSED B(+) (I.O.D.)

7

X511 20GY/LG

DVD AUDIO LEFT (+)

8

X910 20GY/DG

DVD AUDIO COMMON

9

X522 20GY/DB

AUX AUDIO RIGHT (+)

10

D55 20WT/OR

CAN B BUS (+)

11

D54 20WT

CAN B BUS (-)

12

Z909 18BK/LG

GROUND

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 87

MIRROR-INSIDE REARVIEW C1 (EXCEPT BASE) - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

F23 20BK/RD

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

Z909 20BK/LG

GROUND

3

L1 20BK/TN

BACKUP LAMP FEED

4

P112 20BK/LB

AUTO DAY/NIGHT MIRROR (+)

5

P114 20BK/DB

AUTO DAY/NIGHT MIRROR (-)

6

-

-

7

-

-

MIRROR-INSIDE REARVIEW C2 (HANDS FREE) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

X722 20BK/BR

MICROPHONE 2 IN (+)

5

-

-

6

X712 20BK/DG

MICROPHONE 1 IN (+)

7

X793 20BK/GY

MICROPHONE FEED

8

-

-

9

X730 20BK/VT

VOICE RECOGNITION/PHONE SWITCH SIGNAL

10

-

-

11

X835 20BK/OR

SENSOR GROUND

12

X792 20BK/YL

MICROPHONE IN (-)

MIRROR-OUTSIDE REARVIEW-DRIVER (EXCEPT MEMORY) - NATURAL 8 WAY

CAV

CIRCUIT

FUNCTION

1

P71 20TN/DG

DRIVER MIRROR VERTICAL DRIVER

2

P76 20TN/LB

MIRROR COMMON DRIVER

3

P75 20TN/LG

DRIVER MIRROR HORIZONTAL DRIVER

4

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

5

Z912 20BK/OR

GROUND

6

-

-

7

-

-

8

-

-

8W - 80 - 88

8W-80 CONNECTOR PIN-OUTS

LX

MIRROR-OUTSIDE REARVIEW-DRIVER (MEMORY) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

Z912 20BK/OR

GROUND

2

P73 20TN/VT

DRIVER MIRROR COMMON DRIVER

3

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

4

P71 20TN/DG

DRIVER MIRROR VERTICAL DRIVER

5

P75 20TN/LG

DRIVER MIRROR HORIZONTAL DRIVER

6

P145 20LG/OR

DRIVER MIRROR POSITION SENSOR SUPPLY

7

P67 20TN/OR

DRIVER MIRROR VERTICAL POSITION SIGNAL

8

P114 20TN/WT (LHD)

AUTO DAY/NIGHT MIRROR (-)

8

P110 20LG/WT (RHD)

POWER FOLDING MIRROR RETURN

9

P65 20TN/VT

DRIVER MIRROR HORIZONTAL POSITION SIGNAL

10

P69 20TN/WT

DRIVER MIRROR SENSOR GROUND

11

P112 20TN/OR (LHD)

AUTO DAY/NIGHT MIRROR (+)

11

P699 20LG/DG (RHD)

POWER FOLDING MIRROR DRIVER

12

-

-

MIRROR-OUTSIDE REARVIEW-PASSENGER (EXCEPT MEMORY) - NATURAL 8 WAY

CAV

CIRCUIT

FUNCTION

1

P72 20TN/GY

PASSENGER MIRROR VERTICAL DRIVER

2

P76 20TN/LB

MIRROR COMMON DRIVER

3

P74 20TN/OR

PASSENGER MIRROR HORIZONTAL DRIVER

4

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

5

Z911 20BK/WT

GROUND

6

-

-

7

-

-

8

-

-

MIRROR-OUTSIDE REARVIEW-PASSENGER (MEMORY) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

Z911 20BK/WT

GROUND

2

P70 20TN/LB

PASSENGER MIRROR COMMON DRIVER

3

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

4

P72 20TN/GY

PASSENGER MIRROR VERTICAL DRIVER

5

P74 20TN/OR

PASSENGER MIRROR HORIZONTAL DRIVER

6

P146 20LG/DB

PASSENGER MIRROR POSITION SENSOR SUPPLY

7

P64 20TN

PASSENGER MIRROR VERTICAL POSITION SIGNAL

8

P110 20LG/WT (RHD)

POWER FOLDING MIRROR RETURN

9

P68 20TN/YL

PASSENGER MIRROR HORIZONTAL POSITION SIG-
NAL

10

P66 20TN/LG

PASSENGER MIRROR SENSOR GROUND

11

P699 20LG/DG (RHD)

POWER FOLDING MIRROR DRIVER

12

-

-

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 89
