MODULE-SENTRY KEY REMOTE ENTRY - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D508 20WT/GY

TIRE PRESSURE BUS

3

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

Z910 18BK/TN

GROUND

5

A23 20RD/YL (LHD)

FUSED B(+) (I.O.D.)

5

A917 18RD/TN (RHD)

FUSED B(+)

6

D55 20WT/OR

CAN B BUS (+)

7

D54 20WT

CAN B BUS (-)

8

-

-

MODULE-STEERING COLUMN-LOCK (RHD) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

A917 18RD/TN

FUSED B(+)

2

Z910 20BK/TN

GROUND

3

F892 20PK/LB

IGNITION SWITCH OUTPUT (KEY-IN)

4

D508 20WT/GY

TIRE PRESSURE BUS

MODULE-STEERING CONTROL - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

R63 20LG/WT

DRIVER SQUIB 2 LINE 1

2

R61 20LG/VT

DRIVER SQUIB 2 LINE 2

3

R45 20LG/OR

DRIVER SQUIB 1 LINE 1

4

R43 20LG/BR

DRIVER SQUIB 1 LINE 2

5

-

-

6

-

-

7

-

-

8

Z910 20BK/TN

GROUND

9

A913 20RD/GY

FUSED B(+)

10

D65 20WT/LG

CAN C BUS (+)

11

D64 20WT/LB

CAN C BUS (-)

12

D54 20WT

CAN B BUS (-)

13

D55 20WT/OR

CAN B BUS (+)

14

-

-

8W - 80 - 114

8W-80 CONNECTOR PIN-OUTS

LX

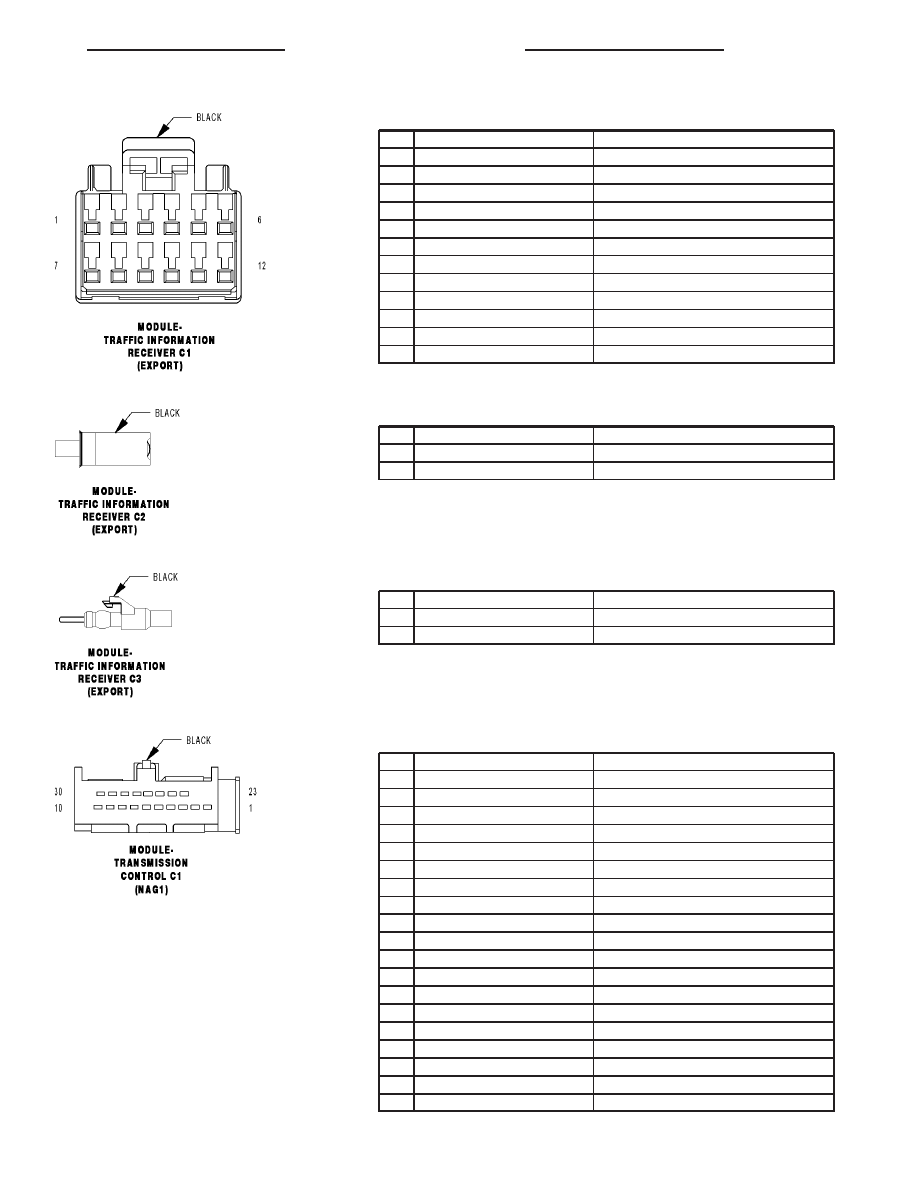

MODULE-TRAFFIC INFORMATION RECEIVER C1 (EXPORT) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D55 20WT/OR

CAN B BUS (+)

3

-

-

4

-

-

5

-

-

6

A300 20GY/LG

FUSED B(+) (I.O.D.)

7

Z909 20BK

GROUND

8

D54 20WT

CAN B BUS (-)

9

-

-

10

-

-

11

-

-

12

-

-

MODULE-TRAFFIC INFORMATION RECEIVER C2 (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

D5 6WT/OR

ANTENNA SIGNAL

2

D931 WT/YL

ANTENNA SHIELD

MODULE-TRAFFIC INFORMATION RECEIVER C3 (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

D6 6WT/OR

RADIO ANTENNA SIGNAL

2

D932 WT/YL

RADIO ANTENNA SHIELD

MODULE-TRANSMISSION CONTROL C1 (NAG1) - BLACK 18 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

F942 18PK/BK

FUSED TRANSMISSION RELAY OUTPUT

30

Z912 18BK/OR (LHD EXCEPT POLICE)

GROUND

30

Z910 18BK/TN (RHD/POLICE)

GROUND

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 115

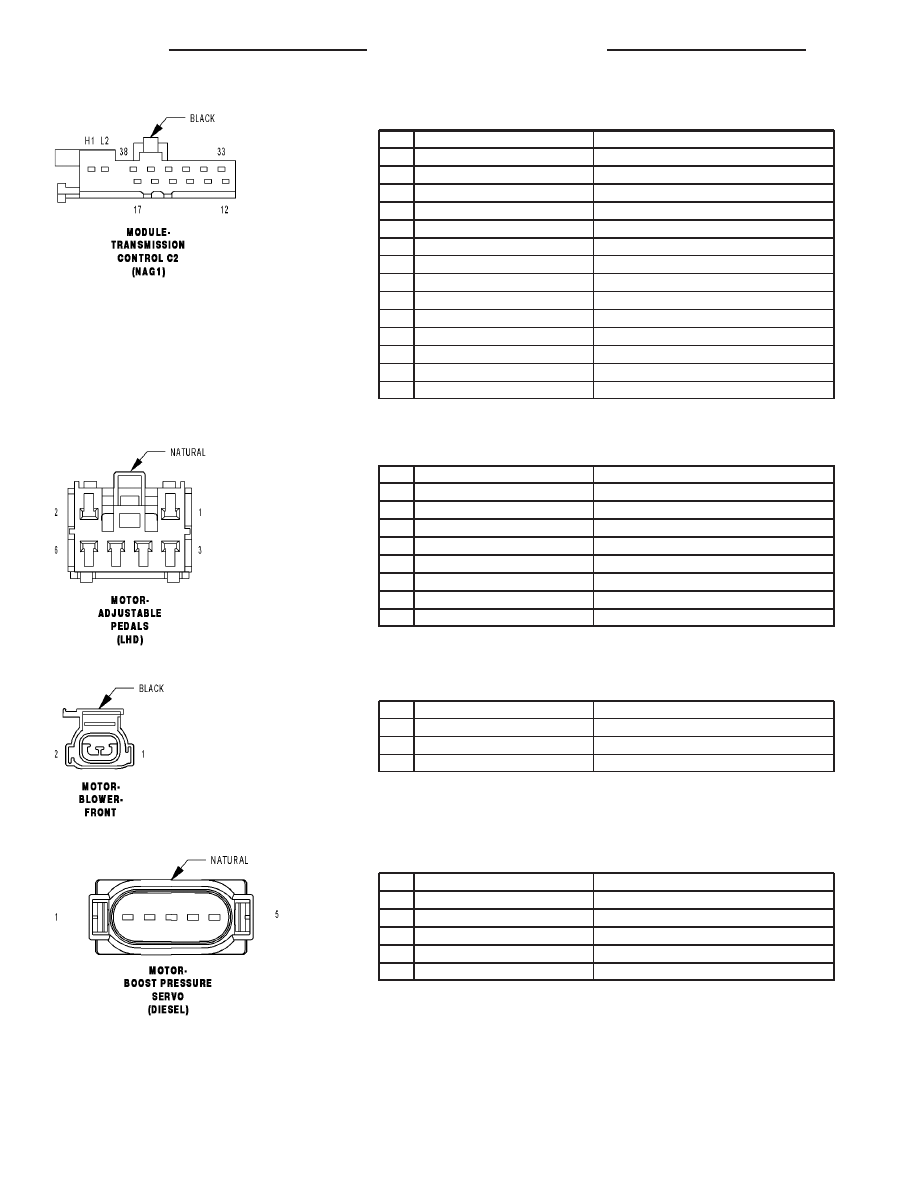

MODULE-TRANSMISSION CONTROL C2 (NAG1) - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

12

T70 20YL

INPUT SPEED SENSOR 1 (N2) SIGNAL

13

T72 20YL/DB

SENSOR SUPPLY VOLTAGE

14

T60 20YL/GY

1-2/4-5 SOLENOID CONTROL

15

T73 20YL/GY

3-4 SOLENOID CONTROL

16

T74 20YL/LG

2-3 SOLENOID CONTROL

17

T75 20YL/LB

TCC SOLENOID CONTROL

33

T13 20DG/VT

SENSOR GROUND

34

T54 20DG/OR

TEMPERATURE SENSOR-P/N SWITCH SIGNAL

35

T71 20YL/OR

INPUT SPEED SENSOR 2 (N3) SIGNAL

36

T76 20YL/TN

MODULATION PRESSURE SOLENOID CONTROL

37

T77 20YL/BR

SHIFT PRESSURE SOLENOID CONTROL

38

T78 20YL

SOLENOID SUPPLY VOLTAGE

H1

D65 20WT/LG

CAN C BUS (+)

L2

D64 20WT/LB

CAN C BUS (-)

MOTOR-ADJUSTABLE PEDALS (LHD) - NATURAL 6 WAY

CAV

CIRCUIT

FUNCTION

1

P206 20LG/LB (EXCEPT MEMORY)

ADJUSTABLE PEDALS MOTOR REARWARD

1

P206 16LG/LB (MEMORY)

ADJUSTABLE PEDALS MOTOR REARWARD

2

P205 20LG/WT (EXCEPT MEMORY)

ADJUSTABLE PEDALS MOTOR FORWARD

2

P205 16LG/WT (MEMORY)

ADJUSTABLE PEDALS MOTOR FORWARD

3

-

-

4

-

-

5

-

-

6

-

-

MOTOR-BLOWER-FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z134 12BK/LG

GROUND

2

C7 12DB (ATC)

BLOWER MOTOR SUPPLY

2

C7 12DB (MTC)

FUSED RUN RELAY OUTPUT

MOTOR-BOOST PRESSURE SERVO (DIESEL) - NATURAL 5 WAY

CAV

CIRCUIT

FUNCTION

1

K343 18RD/DG

FUSED ASD RELAY OUTPUT 2

2

Z904 18BR

GROUND

3

-

-

4

X635 20GY/DG

BOOST PRESSURE SERVO MOTOR CONTROL

5

-

-

8W - 80 - 116

8W-80 CONNECTOR PIN-OUTS

LX

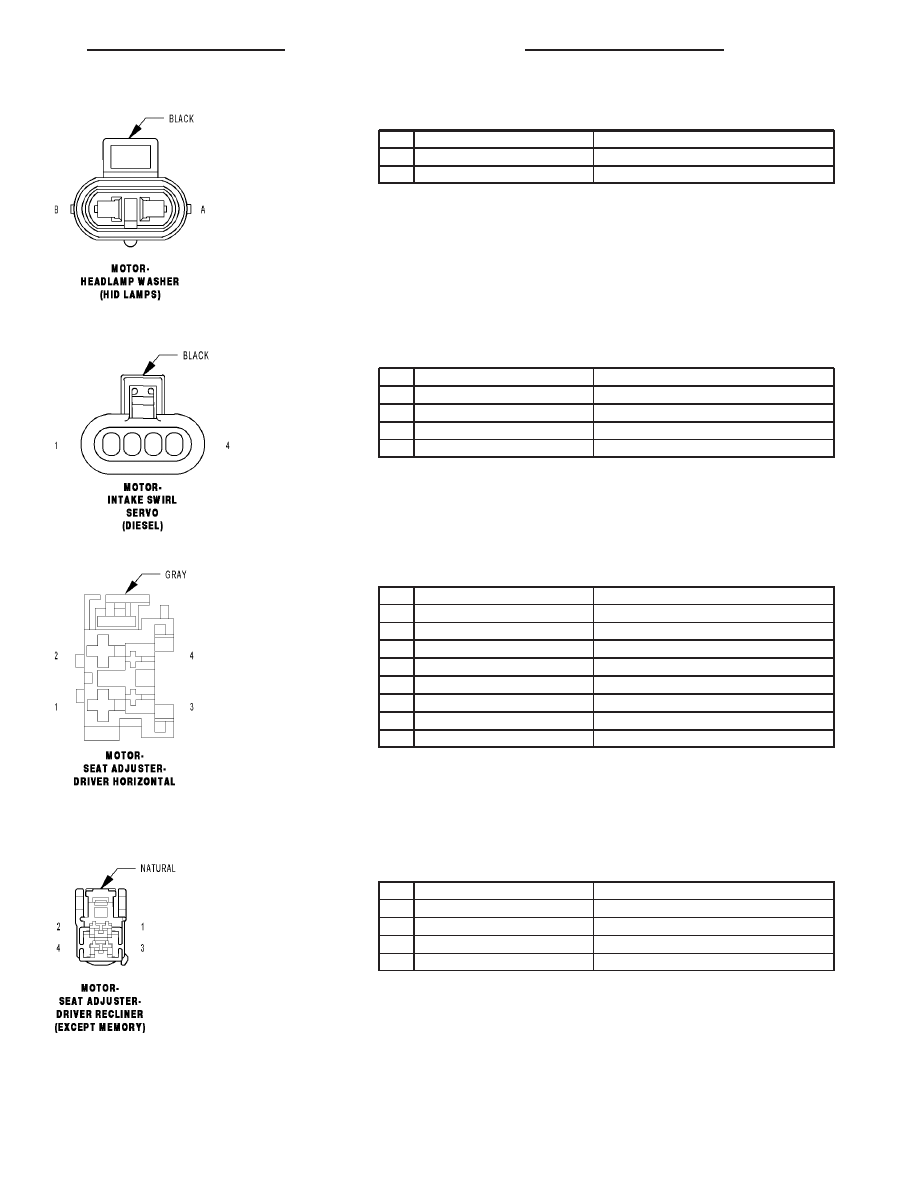

MOTOR-HEADLAMP WASHER (HID LAMPS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

W23 16BR/OR

HEADLAMP WASHER RELAY OUTPUT

B

Z904 16BK/BR

GROUND

MOTOR-INTAKE SWIRL SERVO (DIESEL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z904 18BR

GROUND

2

K343 18RD/DG

FUSED ASD RELAY OUTPUT 2

3

N117 20GY

INTAKE SWIRL SERVO MOTOR CONTROL

4

-

-

MOTOR-SEAT ADJUSTER-DRIVER HORIZONTAL - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

P15 16LG/WT (EXCEPT MEMORY)

DRIVER SEAT HORIZONTAL FORWARD DRIVER

1

P115 16LG (LHD MEMORY)

DRIVER SEAT HORIZONTAL FORWARD DRIVER

1

P117 16LG/LB (RHD MEMORY)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

2

P17 16LG/DG (EXCEPT MEMORY)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

2

P117 16LG/LB (LHD MEMORY)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

2

P115 16LG (RHD MEMORY)

DRIVER SEAT HORIZONTAL FORWARD DRIVER

3

G491 20VT/GY (MEMORY)

DRIVER SEAT HORIZONTAL SENSOR GROUND

4

G401 20VT/LG (MEMORY)

DRIVER SEAT HORIZONTAL POSITION SENSE

MOTOR-SEAT ADJUSTER-DRIVER RECLINER (EXCEPT MEMORY) - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

P43 18LG/VT

DRIVER SEAT RECLINER UP DRIVER

2

P41 18LG/GY

DRIVER SEAT RECLINER DOWN DRIVER

3

-

-

4

-

-

LX

8W-80 CONNECTOR PIN-OUTS
