RELAY-HEADLAMP WASHER (HID LAMPS) - LT. GRAY 5 WAY

CAV

CIRCUIT

FUNCTION

1

A904 16RD

FUSED B(+)

2

W24 20BR/OR

HEADLAMP WASHER RELAY CONTROL

3

-

-

4

W23 16BR/OR

HEADLAMP WASHER RELAY OUTPUT

5

A904 16RD

FUSED B(+)

RESISTOR BLOCK-BLOWER MOTOR-FRONT (MTC) - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

C70 12DB/YL

FRONT BLOWER HIGH SPEED

2

Z134 12BK/LG

GROUND

3

C73 14DB/VT

FRONT BLOWER M2 SPEED

4

C72 14DB/OR

FRONT BLOWER M1 SPEED

5

C71 16DB/BR

FRONT BLOWER LOW SPEED

SEAT BELT-TENSIONER-DRIVER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

SEAT BELT-TENSIONER-PASSENGER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

2

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

8W - 80 - 126

8W-80 CONNECTOR PIN-OUTS

LX

SENSOR-ACCELERATOR PEDAL POSITION - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F856 20YL/PK (DIESEL)

ACCELERATOR PEDAL POSITION SENSOR NO. 2 5
VOLT SUPPLY

1

F856 20YL/PK (GAS)

5 VOLT SUPPLY

2

K29 20WT/BR (DIESEL)

ACCELERATOR PEDAL POSITION SENSOR NO. 2 SIG-
NAL

2

K29 20WT/BR (GAS)

APPS NO. 2 SIGNAL

3

K400 20BR/VT (DIESEL)

ACCELERATOR PEDAL POSITION SENSOR NO. 2
GROUND

3

K400 20BR/VT (GAS)

APPS NO. 2 RETURN

4

K167 20BR/YL (DIESEL)

ACCELERATOR PEDAL POSITION SENSOR NO. 1
GROUND

4

K167 20BR/YL (GAS)

APPS NO. 1 RETURN

5

K23 20BR/WT (DIESEL)

ACCELERATOR PEDAL POSITION SENSOR NO. 1 SIG-
NAL

5

K23 20BR/WT (GAS)

APPS NO. 1 SIGNAL

6

F855 20PK/YL (DIESEL)

ACCELERATOR PEDAL POSITION SENSOR NO. 1 5
VOLT SUPPLY

6

F855 20PK/YL (GAS)

5 VOLT SUPPLY

SENSOR-ADJUSTABLE PEDALS (LHD MEMORY) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

G914 20VT/GY

SENSOR RETURN

2

G14 18VT/DB

ADJUSTABLE PEDALS SENSOR SIGNAL

3

G13 18VT/LB

ADJUSTABLE PEDALS SENSOR SUPPLY

SENSOR-AMBIENT AIR TEMPERATURE - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 20VT/LG

AAT SIGNAL

2

G931 20VT/BR

SENSOR GROUND

SENSOR-BOOST PRESSURE (DIESEL) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K656 20BR/GY

BOOST PRESSURE SENSOR GROUND

2

K37 20GY/YL

BOOST PRESSURE SENSOR SIGNAL

3

K356 20RD/BK

BOOST PRESSURE SENSOR 5 VOLT SUPPLY

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 127

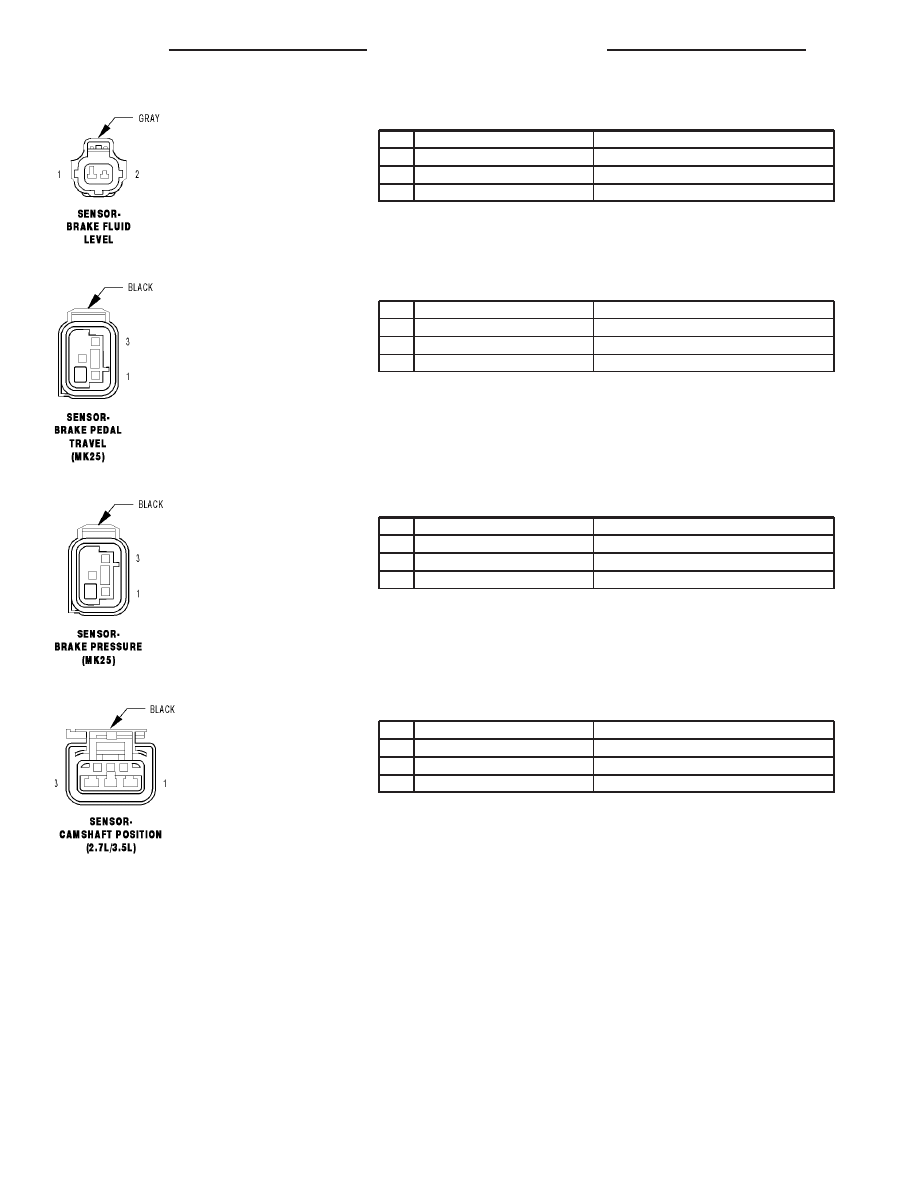

SENSOR-BRAKE FLUID LEVEL - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z904 20BK/BR (DODGE SRT8)

GROUND

1

Z902 20BK/LB (EXCEPT DODGE SRT8)

GROUND

2

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

SENSOR-BRAKE PEDAL TRAVEL (MK25) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

B237 20DG/YL

BRAKE PEDAL TRAVEL SENSOR SUPPLY

2

B937 20DG/BR

BRAKE PEDAL TRAVEL SENSOR RETURN

3

B137 20DG/BR

BRAKE PEDAL TRAVEL SENSOR SIGNAL

SENSOR-BRAKE PRESSURE (MK25) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

B984 20DG/OR

BRAKE PRESSURE SENSOR RETURN

2

B84 20DG/YL

BRAKE PRESSURE SENSOR SIGNAL

3

B83 20DG/WT

BRAKE PRESSURE SENSOR SUPPLY

SENSOR-CAMSHAFT POSITION (2.7L/3.5L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F856 20YL/PK

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K44 20DB/GY

CMP SIGNAL

8W - 80 - 128

8W-80 CONNECTOR PIN-OUTS

LX

SENSOR-CAMSHAFT POSITION (5.7L/SRT8) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K44 20DB/GY

CMP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F856 20YL/PK

5 VOLT SUPPLY

SENSOR-CAMSHAFT POSITION (DIESEL) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K944 20BR/DG

CAMSHAFT POSITION SENSOR GROUND

2

K44 20YL/GY

CAMSHAFT POSITION SENSOR SIGNAL

3

K844 20RD/VT

CAMSHAFT POSITION SENSOR 5 VOLT SUPPLY

SENSOR-CRANKSHAFT POSITION (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z753 16BR/BK

CRANKSHAFT POSITION SENSOR GROUND

2

K24 16DG/WT

CRANKSHAFT POSITION SENSOR SIGNAL

3

K853 20RD/VT

CRANKSHAFT POSITION SENSOR 5 VOLT SUPPLY

SENSOR-CRANKSHAFT POSITION (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K24 20DB/WT

CKP SIGNAL

SENSOR-DYNAMICS (ESP) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

D51 20WT/BR

DYNAMICS SENSOR LOW DATA LINK

2

D52 20WT/LB

DYNAMICS SENSOR HIGH DATA LINK

3

G4 20VT/LB

DYNAMICS SENSOR SUPPLY

4

-

-

5

G94 20VT/DB

DYNAMICS SENSOR GROUND

6

-

-

LX

8W-80 CONNECTOR PIN-OUTS
