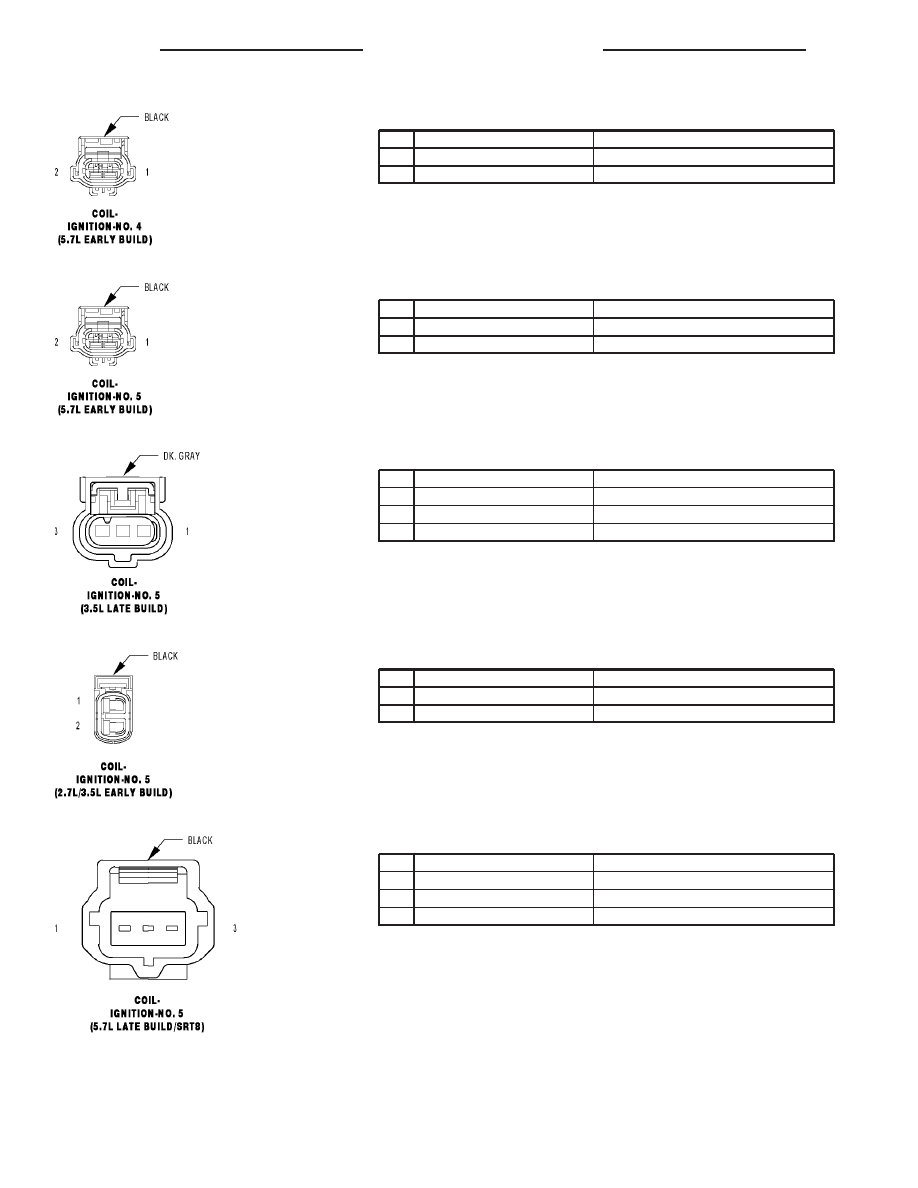

COIL-IGNITION-NO. 4 (5.7L EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

2

K15 16DB/GY

COIL CONTROL NO. 4

COIL-IGNITION-NO. 5 (5.7L EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

2

K16 16DB/YL

COIL CONTROL NO. 5

COIL-IGNITION-NO. 5 (3.5L LATE BUILD) - DK. GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K16 18DB/YL

COIL CONTROL NO. 5

3

K343 18BR/YL

FUSED ASD RELAY OUTPUT 2

COIL-IGNITION-NO. 5 (2.7L/3.5L EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

2

K16 16DB/YL

COIL CONTROL NO. 5

COIL-IGNITION-NO. 5 (5.7L LATE BUILD/SRT8) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K16 16DB/YL

COIL CONTROL NO. 5

2

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

3

-

-

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

LX

COIL-IGNITION-NO. 6 (2.7L/3.5L EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

2

K10 16DB/OR

COIL CONTROL NO. 6

COIL-IGNITION-NO. 6 (5.7L LATE BUILD/SRT8) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K10 16DB/OR

COIL CONTROL NO. 6

2

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

3

-

-

COIL-IGNITION-NO. 6 (3.5L LATE BUILD) - DK. GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K10 18DB/OR

COIL CONTROL NO. 6

3

K343 18BR/YL

FUSED ASD RELAY OUTPUT 2

COIL-IGNITION-NO. 6 (5.7L EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

2

K10 16DB/OR

COIL CONTROL NO. 6

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55

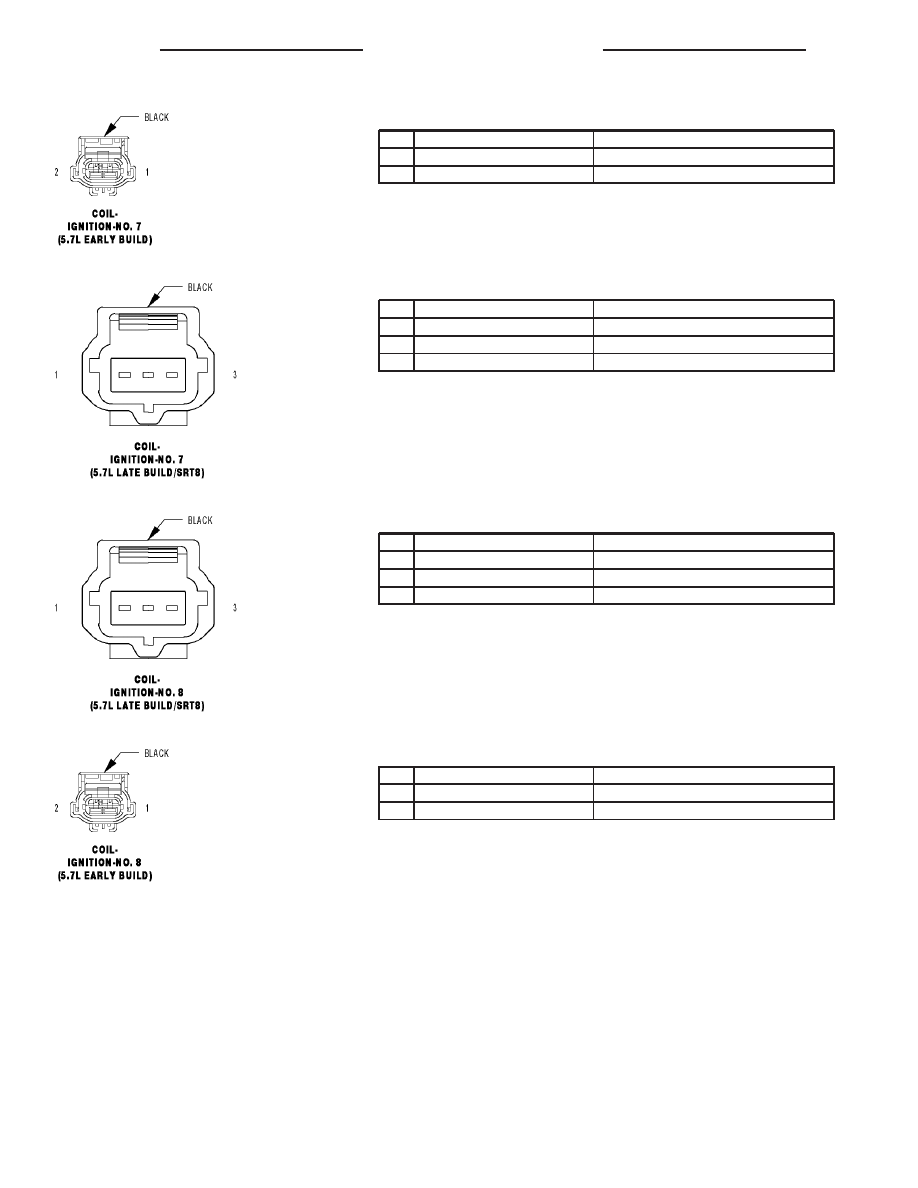

COIL-IGNITION-NO. 7 (5.7L EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

2

K97 16DB/YL

COIL CONTROL NO. 7

COIL-IGNITION-NO. 7 (5.7L LATE BUILD/SRT8) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K97 16DB/YL

COIL CONTROL NO. 7

2

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

3

-

-

COIL-IGNITION-NO. 8 (5.7L LATE BUILD/SRT8) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K98 16DB/YL

COIL CONTROL NO. 8

2

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

3

-

-

COIL-IGNITION-NO. 8 (5.7L EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

2

K98 16DB/YL

COIL CONTROL NO. 8

8W - 80 - 56

8W-80 CONNECTOR PIN-OUTS

LX

CONNECTOR-INTERFACE-POLICE/TAXI - NATURAL 24 WAY

CAV

CIRCUIT

FUNCTION

1

W500 20BR/OR

FRONT FLASHING LIGHTS SIGNAL

2

W501 20BR/VT

REAR FLASHING LIGHTS SIGNAL

3

W511 20BR/WT

POLICE RADIO INPUT SIGNAL

4

W512 20BR/VT

SECURITY ALARM MUTE SIGNAL

5

W513 20BR/GY

HORN MUTE SIGNAL

6

W514 20BR/YL

FUEL LEVEL STATUS SIGNAL

7

W515 20BR/LB

DRIVER SEAT BELT SWITCH SENSE

8

W516 20BR/DB

MALFUNCTION INDICATOR SIGNAL

9

W517 20BR/LG

SECURITY ALARM ON SIGNAL

10

W518 20BR/DG

HORN SWITCH SENSE

11

W519 20BR/TN

P/N SWITCH SENSE

12

W520 20BR/OR

BRAKE LAMP SWITCH SENSE

13

W521 20BR/WT

HEADLAMP SWITCH SENSE

14

W522 20BR/VT

SIDE AIRBAG STATUS SIGNAL

15

W523 20BR/GY

FRONT AIRBAG STATUS SIGNAL

16

Z384 20BK

SIGNAL RETURN

17

W524 20BR/YL

DRIVER DOOR AJAR SWITCH SENSE

18

W525 20BR/LB

CLUSTER DIMMER SWITCH SENSE

19

W526 20BR/DB

VEHICLE SPEED SIGNAL

20

W527 20BR/LG

VSIM CAN B BUS (+)

21

W528 20BR/DG

VSIM CAN B BUS (-)

22

W529 20BR/TN

ENGINE RUNNING STATUS SIGNAL

23

-

-

24

-

-

CONNECTOR-POLICE ACCESSORIES (POLICE) - LT. GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

A100 16RD/WT

FUSED B(+)

2

A101 16VT/RD

FUSED B(+)

3

A102 16WT/RD

FUSED B(+)

4

F100 16PK/VT

POLICE NO. 1 RELAY OUTPUT

5

F101 16VT/PK

POLICE NO. 3 RELAY OUTPUT

6

F102 16WT/PK

POLICE NO. 2 RELAY OUTPUT

7

-

-

8

-

-

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 57
