Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 939





C316 (RHD POWER/HEATED SEAT) - LT. GRAY

(PASSENGER SEAT SIDE)

CAV

CIRCUIT

1

P42 18LG/GY

2

P44 18LG/VT

3

P187 20LG/BR

4

Z911 20BK/OR

C317 (SATELLITE RADIO) - NATURAL (INSTRU-

MENT PANEL SIDE)

CAV

CIRCUIT

1

D54 20WT

2

D55 20WT/OR

3

Z909 16BK/LG

4

A300 16GY/LG

5

X16 20DG/YL

6

X17 20DG/OR

7

X917 20DG

8

X926 20GY/OR

9

X521 20GY/LB

10

X522 20GY/DB

11

X910 20GY/DG

12

X510 20DG/LB

13

X511 20GY/LG

14

-

15

-

16

-

C317 (SATELLITE RADIO) - NATURAL (SATEL-

LITE RADIO JUMPER SIDE)

CAV

CIRCUIT

1

D54 20WT

2

D55 20WT/OR

3

Z909 18BK/LG

4

A300 18GY/LG

5

X16 20DG/YL

6

X17 20DG/OR

7

X917 20DG

8

X926 20GY/OR (DVD)

9

X521 20GY/LB (DVD)

10

X522 20GY/DB (DVD)

11

X910 20GY/DG (DVD)

12

X510 20DG/LB (DVD)

13

X511 20GY/LG (DVD)

14

-

15

-

16

-

8W - 80 - 46

8W-80 CONNECTOR PIN-OUTS

LX

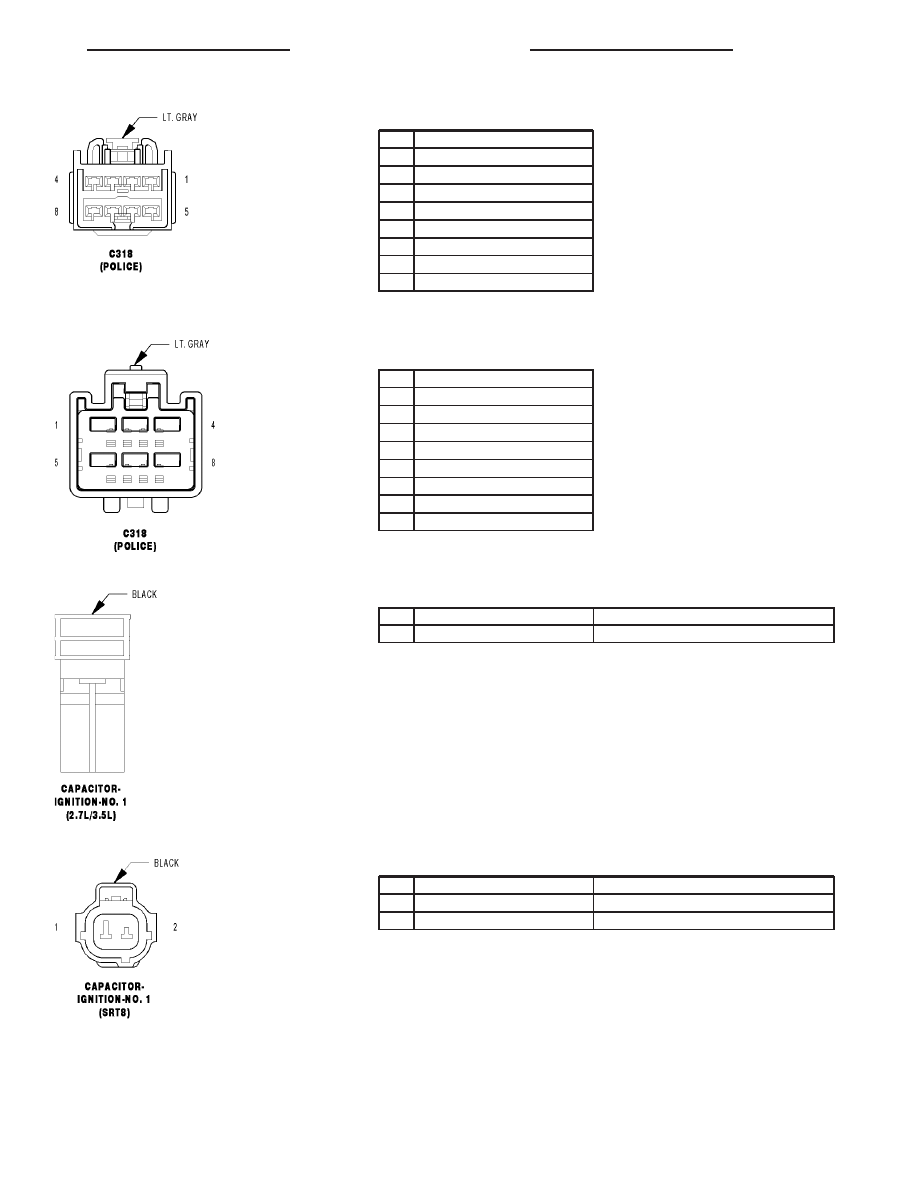

C318 (POLICE) - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

A100 16RD/WT

2

A101 16VT/RD

3

A102 16WT/RD

4

F100 16PK/VT

5

F101 16VT/PK

6

F102 16WT/PK

7

-

8

-

C318 (POLICE) - LT. GRAY (ACCESSORY

JUMPER SIDE)

CAV

CIRCUIT

1

A100 16RD/WT

2

A101 16VT/RD

3

A102 16WT/RD

4

F100 16PK/VT

5

F101 16VT/PK

6

F102 16WT/PK

7

-

8

-

CAPACITOR-IGNITION-NO. 1 (2.7L/3.5L) - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

CAPACITOR-IGNITION-NO. 1 (SRT8) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

2

-

-

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 47

CAPACITOR-IGNITION-NO. 2 (2.7L/5.7L) - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

CLUSTER C1 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z910 18BK/TN

GROUND

3

L307 20WT/BR

HEADLAMP SWITCH MUX

4

E2 20OR/BR

PANEL LAMPS DIMMER SIGNAL

5

G161 20VT/DG

DRIVER DOOR LOCK SWITCH MUX

6

G160 20VT/LG

PASSENGER DOOR LOCK SWITCH MUX

7

-

-

8

-

-

9

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

10

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

11

P1 20TN/LG

DRIVER DOOR UNLOCK DRIVER

12

P393 20LG

DOOR LOCK DRIVER

13

P392 20LG/DB

DOOR LOCK DRIVER

14

Z910 16BK/TN

GROUND

15

Z910 16BK/TN

GROUND

16

D55 20WT/OR

CAN B BUS (+)

17

D54 20WT

CAN B BUS (-)

18

B25 20GY/BK

PARK BRAKE SWITCH SENSE

19

-

-

20

B27 20DG/WT

TRACTION CONTROL SWITCH SENSE

21

-

-

22

G25 20VT/TN

DECKLID/LIFTGATE RELEASE SWITCH SENSE

23

G78 22VT/OR

DECKLID/LIFTGATE AJAR SWITCH SENSE

24

A110 16OR/RD

FUSED B(+)

25

A110 16OR/RD

FUSED B(+)

26

P303 20TN

PASSENGER DOOR UNLOCK DRIVER

8W - 80 - 48

8W-80 CONNECTOR PIN-OUTS

LX

CLUSTER C2 - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

N5 20DB/WT

FUEL LEVEL SENSOR NO. 2 SIGNAL

2

N4 20DB/WT

FUEL LEVEL SENSOR NO. 1 SIGNAL

3

R57 20LG/GY

DRIVER SEAT BELT SWITCH SENSE

4

W113 20BR/YL

REAR WIPER SWITCH MUX

5

L900 20WT/YL

HEADLAMP SWITCH MUX RETURN

6

-

-

7

P37 20LG/TN

PASSENGER DOOR LOCK SWITCH RETURN

8

G900 20VT/OR

IGNITION SWITCH SENSE RETURN

9

C105 18LB/LG (MTC)

HVAC MUX CONTROL

10

-

-

11

-

-

12

G20 20VT/BR

IGNITION SWITCH SENSE

13

G167 20VT/LB

DRIVER DOOR LOCK SWITCH RETURN

14

-

-

15

G926 20VT/WT

REAR WIPER SWITCH MUX RETURN

16

Z210 20BK

GROUND

CLUSTER C3 - WHITE 26 WAY

CAV

CIRCUIT

FUNCTION

1

W213 20BR/OR

REAR WIPER INDICATOR DRIVER

2

E22 20OR/GY (ATC)

INDICATOR DIMMER SIGNAL

2

E22 18OR/GY (MTC)

INDICATOR DIMMER SIGNAL

3

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

4

-

-

5

-

-

6

-

-

7

P83 20TN/WT (HEATED SEATS)

LEFT HEATED SEAT HIGH INDICATOR DRIVER

8

-

-

9

P81 20TN/LB (HEATED SEATS)

LEFT HEATED SEAT LOW INDICATOR DRIVER

10

P84 20TN/VT (HEATED SEATS)

RIGHT HEATED SEAT HIGH INDICATOR DRIVER

11

E12 20OR/GY

PANEL LAMPS DRIVER

12

M24 18YL/WT

COURTESY LAMPS DRIVER

13

-

-

14

A23 20RD/YL

FUSED B(+) (I.O.D.)

15

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

16

G74 18VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

17

R58 20LB/GY (LHD)

PASSENGER SEAT BELT SWITCH SENSE

18

P365 20LG/GY (HEATED SEATS)

LEFT HEATED SEAT SWITCH SENSE

19

P366 20LG/LB (HEATED SEATS)

RIGHT HEATED SEAT SWITCH SENSE

20

-

-

21

-

-

22

P82 20TN/DG (HEATED SEATS)

RIGHT HEATED SEAT LOW INDICATOR DRIVER

23

-

-

24

P31 20TN/YL

DECKLID/LIFTGATE RELEASE DRIVER

25

M27 20YL/LB

READING/RAIL LAMPS DRIVER

26

A917 16RD/TN (LHD EXCEPT POLICE)

FUSED B(+)

26

A917 18RD/TN (RHD/POLICE)

FUSED B(+)

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 49
