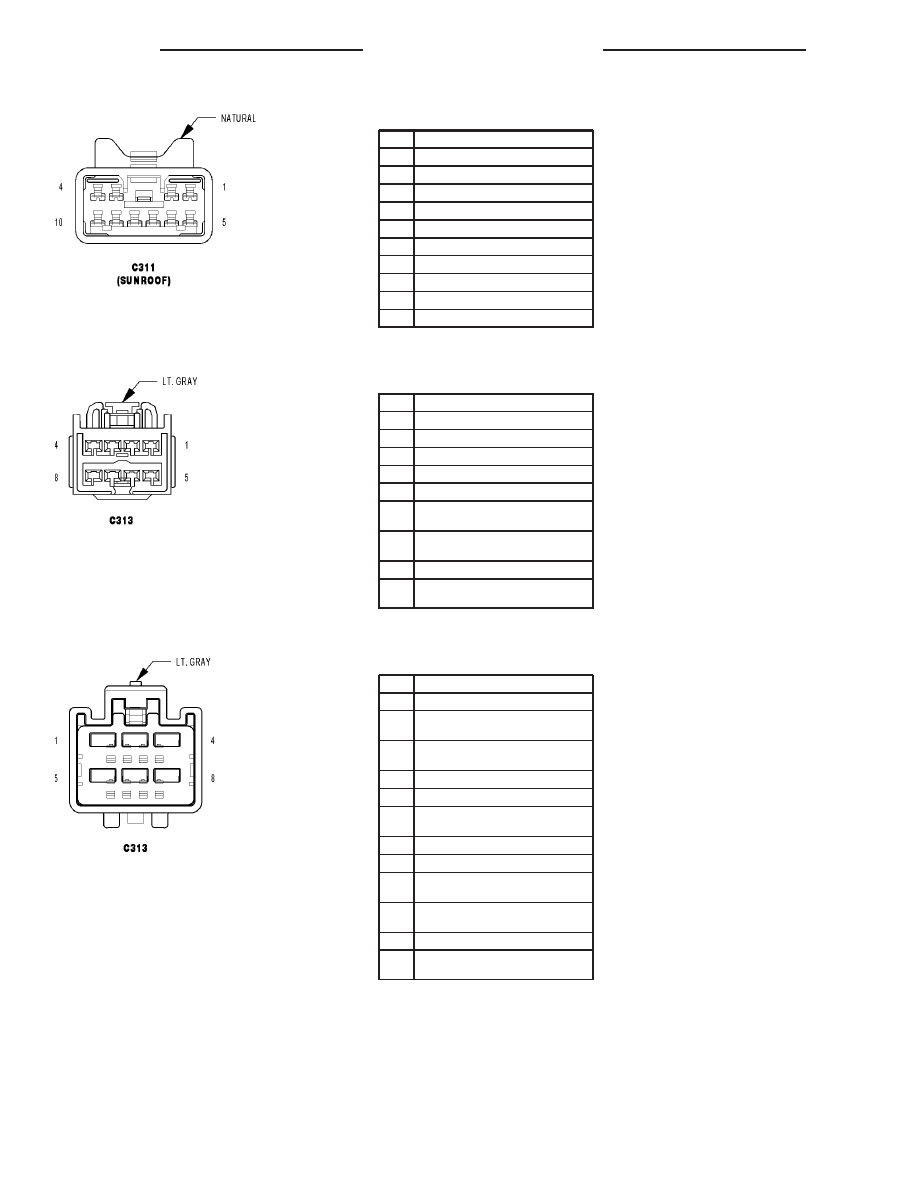

C311 (SUNROOF) - NATURAL (SUNROOF SIDE)

CAV

CIRCUIT

1

Q6 20OR/LG

2

D270 20WT (FACTORY ONLY)

3

X13 18RD

4

Q5 20OR/LB

5

Z909 18BK

6

D55 20WT/OR

7

D54 20WT

8

Q3 20OR/TN

9

Q4 20OR/YL

10

-

C313 - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

Z912 16BK/OR

2

R57 20LG/GY

3

P187 20LG/BR (LHD HEATED SEAT)

3

P188 20LG/VT (RHD HEATED SEAT)

4

A110 16OR/RD (EXCEPT MEMORY)

5

P205 20LG/WT (ADJUSTABLE PEDALS
EXCEPT MEMORY)

6

P206 20LG/LB (ADJUSTABLE PEDALS
EXCEPT MEMORY)

7

-

8

A72 20RD/OR (ADJUSTABLE PEDALS
EXCEPT MEMORY)

C313 - LT. GRAY (DRIVER SEAT SIDE)

CAV

CIRCUIT

1

Z912 20BK/OR (MEMORY)

1

Z912 18BK/OR (POWER HEATED SEAT
EXCEPT MEMORY)

1

Z912 16BK/OR (POWER SEAT/ADJUST-
ABLE PEDALS EXCEPT MEMORY)

2

R57 20LG/GY

3

P187 20LG/BR (LHD HEATED SEAT)

3

P187 18LG/BR (LHD POWER HEATED
SEAT EXCEPT MEMORY)

3

P188 20LG/VT (RHD HEATED SEAT)

4

A110 16OR/RD (EXCEPT MEMORY)

5

P205 20LG/WT (ADJUSTABLE PEDALS
EXCEPT MEMORY)

6

P206 20LG/LB (ADJUSTABLE PEDALS
EXCEPT MEMORY)

7

-

8

A72 20RD/OR (ADJUSTABLE PEDALS
EXCEPT MEMORY)

8W - 80 - 42

8W-80 CONNECTOR PIN-OUTS

LX

C314 - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

A916 14RD (LHD)

1

Z911 14BK/WT (RHD)

2

Z911 14BK/WT (LHD)

3

P188 20LG/VT (LHD HEATED SEAT)

3

P187 20LG/BR (RHD HEATED SEAT)

4

A916 14RD (RHD)

5

-

6

-

7

-

8

-

C314 - LT. GRAY (PASSENGER SEAT SIDE)

CAV

CIRCUIT

1

A916 14RD (LHD POWER SEAT)

1

Z911 18BK/OR (RHD HEATED SEAT)

1

Z911 16BK/OR (RHD POWER SEAT)

2

Z911 16BK/WT (LHD HEATED SEAT)

2

Z911 14BK/WT (LHD POWER SEAT)

3

P188 20LG/VT (LHD HEATED SEAT)

3

P187 18LG/BR (RHD HEATED SEAT)

4

A916 16OR/RD (RHD POWER SEAT)

5

-

6

-

7

-

8

-

C315 (BASE) - LT. GRAY (DRIVER SEAT BACK

JUMPER SIDE)

CAV

CIRCUIT

1

P41 18LG/GY

2

P43 18LG/VT

C315 (BASE) - LT. GRAY (DRIVER SEAT SIDE)

CAV

CIRCUIT

1

P41 18LG/GY

2

P43 18LG/VT

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43

C315 (MIDLINE) - LT. GRAY (DRIVER SEAT

BACK JUMPER SIDE)

CAV

CIRCUIT

1

P41 18LG/GY (LHD HEATED SEAT)

1

P141 18LG/BR (MEMORY)

2

P43 18LG/VT (LHD HEATED SEAT)

2

P143 18LG/GY (MEMORY)

3

P187 20LG/BR (LHD HEATED SEAT)

3

G493 20OR/VT (MEMORY)

4

Z912 20BK/OR (LHD HEATED SEAT)

4

G403 20VT/OR (MEMORY)

C315 (MIDLINE) - LT. GRAY (DRIVER SEAT

SIDE)

CAV

CIRCUIT

1

P41 18LG/GY (LHD HEATED SEAT)

1

P141 18LG/BR (MEMORY)

2

P43 18LG/VT (LHD HEATED SEAT)

2

P143 18LG/GY (MEMORY)

3

P187 20LG/BR (LHD HEATED SEAT)

3

G493 20OR/VT (MEMORY)

4

Z912 20BK/OR (LHD HEATED SEAT)

4

G403 20VT/OR (MEMORY)

C315 (PREMIUM) - LT. GRAY (DRIVER SEAT

BACK JUMPER SIDE)

CAV

CIRCUIT

1

P141 18LG/BR

2

P143 18LG/GY

3

G493 20OR/VT

4

G403 20VT/OR

5

P187 20LG/BR (LHD)

5

P188 20LG/VT (RHD)

6

Z912 20BK/OR

8W - 80 - 44

8W-80 CONNECTOR PIN-OUTS

LX

C315 (PREMIUM) - LT. GRAY (DRIVER SEAT

SIDE)

CAV

CIRCUIT

1

P141 18LG/BR

2

P143 18LG/GY

3

G493 20OR/VT

4

G403 20VT/OR

5

P187 20LG/BR (LHD)

5

P188 20LG/VT (RHD)

6

Z912 20BK/OR

C316 (LHD HEATED SEAT/RHD POWER SEAT) -
LT. GRAY (PASSENGER SEAT BACK JUMPER

SIDE)

CAV

CIRCUIT

1

P188 20LG/VT (LHD)

1

P42 18LG/GY (RHD)

2

Z911 20BK/WT (LHD)

2

P44 18LG/VT (RHD)

C316 (LHD HEATED SEAT/RHD POWER SEAT) -

LT. GRAY (PASSENGER SEAT SIDE)

CAV

CIRCUIT

1

P188 20LG/VT (LHD)

1

P42 18LG/GY (RHD)

2

Z911 20BK/WT (LHD)

2

P44 18LG/VT (RHD)

C316 (RHD POWER/HEATED SEAT) - LT. GRAY

(PASSENGER SEAT BACK JUMPER SIDE)

CAV

CIRCUIT

1

P42 18LG/GY

2

P44 18LG/VT

3

P187 20LG/BR

4

Z911 20BK/OR
