Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 940





CLUTCH-A/C COMPRESSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 18DB/YL

A/C CLUTCH RELAY OUTPUT

2

Z904 18BK/BR

GROUND

CLUTCH-A/C COMPRESSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 18BL/DG

A/C CLUTCH RELAY OUTPUT

2

Z925 18BR

GROUND

COIL-IGNITION-NO. 1 (5.7L EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

2

K19 16DB/DG

COIL CONTROL NO. 1

COIL-IGNITION-NO. 1 (3.5L LATE BUILD) - DK. GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K19 18DB/DG

COIL CONTROL NO. 1

3

K343 18BR/YL

FUSED ASD RELAY OUTPUT 2

8W - 80 - 50

8W-80 CONNECTOR PIN-OUTS

LX

COIL-IGNITION-NO. 1 (2.7L/3.5L EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

2

K19 16DB/DG

COIL CONTROL NO. 1

COIL-IGNITION-NO. 1 (5.7L LATE BUILD/SRT8) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K19 16DB/DG

COIL CONTROL NO. 1

2

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

3

-

-

COIL-IGNITION-NO. 2 (2.7L/3.5L EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

2

K17 16DB/TN

COIL CONTROL NO. 2

COIL-IGNITION-NO. 2 (5.7L LATE BUILD/SRT8) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 16DB/TN

COIL CONTROL NO. 2

2

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

3

-

-

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 51

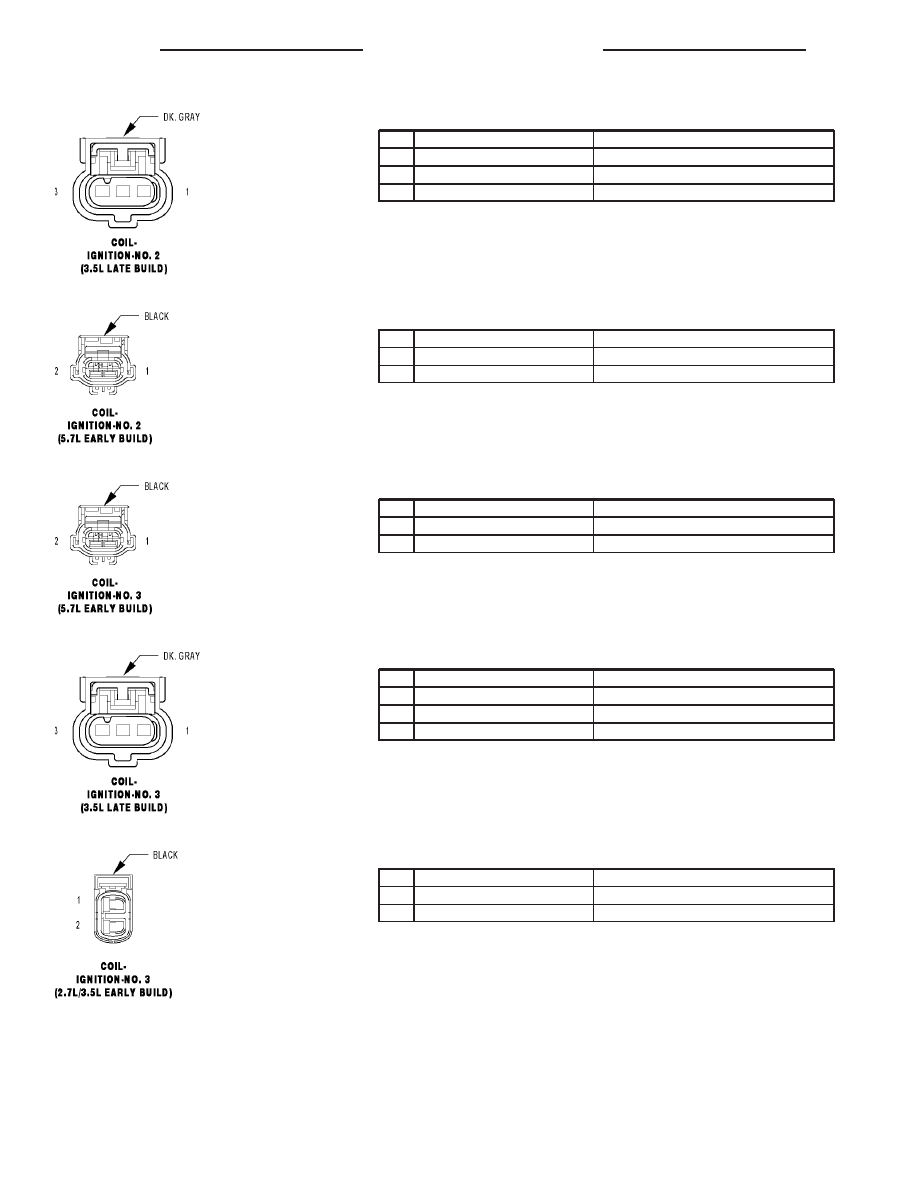

COIL-IGNITION-NO. 2 (3.5L LATE BUILD) - DK. GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K17 18DB/TN

COIL CONTROL NO. 2

3

K343 18BR/YL

FUSED ASD RELAY OUTPUT 2

COIL-IGNITION-NO. 2 (5.7L EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

2

K17 16DB/TN

COIL CONTROL NO. 2

COIL-IGNITION-NO. 3 (5.7L EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

2

K18 16DB/LG

COIL CONTROL NO. 3

COIL-IGNITION-NO. 3 (3.5L LATE BUILD) - DK. GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K18 18DB/LG

COIL CONTROL NO. 3

3

K343 18BR/YL

FUSED ASD RELAY OUTPUT 2

COIL-IGNITION-NO. 3 (2.7L/3.5L EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

2

K18 16DB/LG

COIL CONTROL NO. 3

8W - 80 - 52

8W-80 CONNECTOR PIN-OUTS

LX

COIL-IGNITION-NO. 3 (5.7L LATE BUILD/SRT8) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K18 16DB/LG

COIL CONTROL NO. 3

2

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

3

-

-

COIL-IGNITION-NO. 4 (2.7L/3.5L EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

2

K15 16DB/GY

COIL CONTROL NO. 4

COIL-IGNITION-NO. 4 (5.7L LATE BUILD/SRT8) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K15 16DB/GY

COIL CONTROL NO. 4

2

K343 16BR/YL

FUSED ASD RELAY OUTPUT 2

3

-

-

COIL-IGNITION-NO. 4 (3.5L LATE BUILD) - DK. GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K15 18DB/GY

COIL CONTROL NO. 4

3

K343 18BR/YL

FUSED ASD RELAY OUTPUT 2

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53
