Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 942





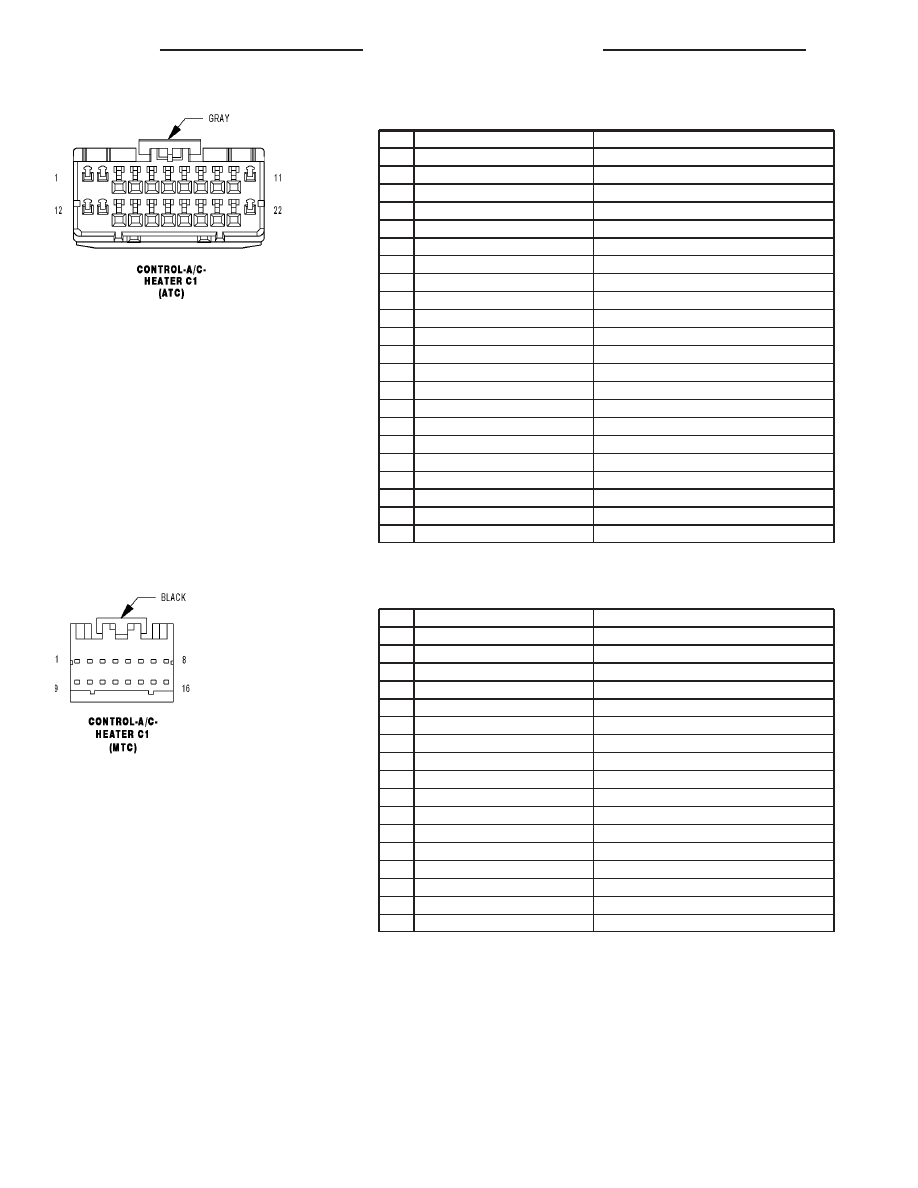

CONTROL-A/C-HEATER C1 (ATC) - GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

F500 20DG/PK

FUSED RUN RELAY OUTPUT

2

A23 20RD/YL

FUSED B(+) (I.O.D.)

3

Z909 20BK/LG

GROUND

4

D54 20WT

CAN B BUS (-)

5

D55 20WT/OR

CAN B BUS (+)

6

C115 20DB

REAR WINDOW DEFOGGER RELAY CONTROL

7

E12 20OR/GY

PANEL LAMPS DRIVER

8

G39 20VT/LB

SUN SENSOR NO. 1 SIGNAL

9

G139 20VT/OR

SUN SENSOR NO. 2 SIGNAL

10

L24 20WT/VT

AUTO HEADLAMPS SIGNAL

11

G939 20VT/DB

SUN SENSOR RETURN

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

CONTROL-A/C-HEATER C1 (MTC) - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

F23 20RD/OR (EARLY BUILD)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

1

F500 20DG/PK (LATE BUILD)

FUSED RUN RELAY OUTPUT

2

A23 20RD/YL

FUSED B(+) (I.O.D.)

3

Z909 20BK/LG

GROUND

4

C105 18LB/LG

HVAC MUX CONTROL

5

C115 20DB

REAR WINDOW DEFOGGER RELAY CONTROL

6

C850 20LB/VT

BLOWER SWITCH POSITION SIGNAL

7

E12 20OR/GY

PANEL LAMPS DRIVER

8

-

-

9

E22 18OR/GY

INDICATOR DIMMER SIGNAL

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

8W - 80 - 58

8W-80 CONNECTOR PIN-OUTS

LX

CONTROL-A/C-HEATER C2 (ATC) - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

C266 20OR/DB

MODE DOOR DRIVER

2

C66 20DB/OR

MODE DOOR COMMON DRIVER

3

-

-

4

-

-

5

C255 22WT/DB

LEFT BLEND DOOR DRIVER

6

C55 20DB/WT

LEFT BLEND DOOR COMMON DRIVER

7

C252 22LG/DB

RIGHT BLEND DOOR DRIVER

8

C52 22DB/LG

RIGHT BLEND DOOR COMMON DRIVER

9

C268 22YL/DB (EXCEPT SRT8 EARLY
BUILD)

RECIRCULATION DOOR DRIVER

9

C268 20YL/DB (SRT8 EARLY BUILD)

RECIRCULATION DOOR DRIVER

10

C68 22DB/YL

RECIRCULATION DOOR COMMON DRIVER

11

C21 20DB/LG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

12

C121 20DB/DG

SENSOR GROUND

13

C56 20DB/LB

FRONT BLOWER CONTROL

14

-

-

15

-

-

16

-

-

CONTROL-A/C-HEATER C2 (MTC) - GRAY 12 WAY

CAV

CIRCUIT

FUNCTION

1

C266 20OR/DB

MODE DOOR DRIVER

2

C66 20DB/OR

MODE DOOR COMMON DRIVER

3

-

-

4

-

-

5

C255 22WT/DB

LEFT BLEND DOOR DRIVER

6

C55 20DB/WT

LEFT BLEND DOOR COMMON DRIVER

7

C268 20YL/DB

RECIRCULATION DOOR DRIVER

8

C68 22DB/YL

RECIRCULATION DOOR COMMON DRIVER

9

C21 20DB/LG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

10

C121 20DB/DG

SENSOR GROUND

11

-

-

12

-

-

CONTROL-A/C-HEATER C3 (MTC) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

C70 12DB/YL

FRONT BLOWER HIGH SPEED

2

C850 20LB/VT

BLOWER SWITCH POSITION SIGNAL

3

C73 12DB/VT

FRONT BLOWER M2 SPEED

4

Z908 12BK/RD

GROUND

5

-

-

6

-

-

7

-

-

8

-

-

9

C72 18DB/OR

FRONT BLOWER M1 SPEED

10

C71 16DB/BR

FRONT BLOWER LOW SPEED

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 59

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

Z910 20BK/TN

GROUND

5

Z910 20BK/TN

GROUND

6

D72 20WT/LB

CAN C DIAGNOSTIC (+)

7

D21 20PK (EARLY BUILD)

SCI TRANSMIT (ECM/PCM)

7

D21 20WT/BR (LATE BUILD)

SCI TRANSMIT (ECM/PCM)

8

-

-

9

D16 20WT/OR

SCI RECEIVE (TCM)

10

-

-

11

-

-

12

D20 20WT/LG

SCI RECEIVE (PCM)

13

-

-

14

D71 20WT/DB

CAN C DIAGNOSTIC (-)

15

D15 20WT/DG

SCI TRANSMIT (TCM)

16

A106 20LB/RD

FUSED B(+)

DISPLAY-PARK ASSIST (PARKTRONICS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X777 20DG/GY

PARK ASSIST DISPLAY SUPPLY

2

Z171 20GY/BK

PARK ASSIST DISPLAY GROUND

3

D777 20WT/DG

PARK ASSIST DISPLAY SIGNAL

FAN-RADIATOR C1 - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

N24 12DG/DB

RADIATOR FAN CONTROL RELAY OUTPUT

2

N210 12DB/DG

RADIATOR FAN HIGH/LOW CONTROL FEED

3

N23 10DB/DG

RADIATOR FAN HIGH RELAY OUTPUT

4

Z904 12BK/BR (EXCEPT POLICE/SRT8
EXPORT)

GROUND

4

Z401 12BK/DG (POLICE/SRT8 EXPORT) GROUND

8W - 80 - 60

8W-80 CONNECTOR PIN-OUTS

LX

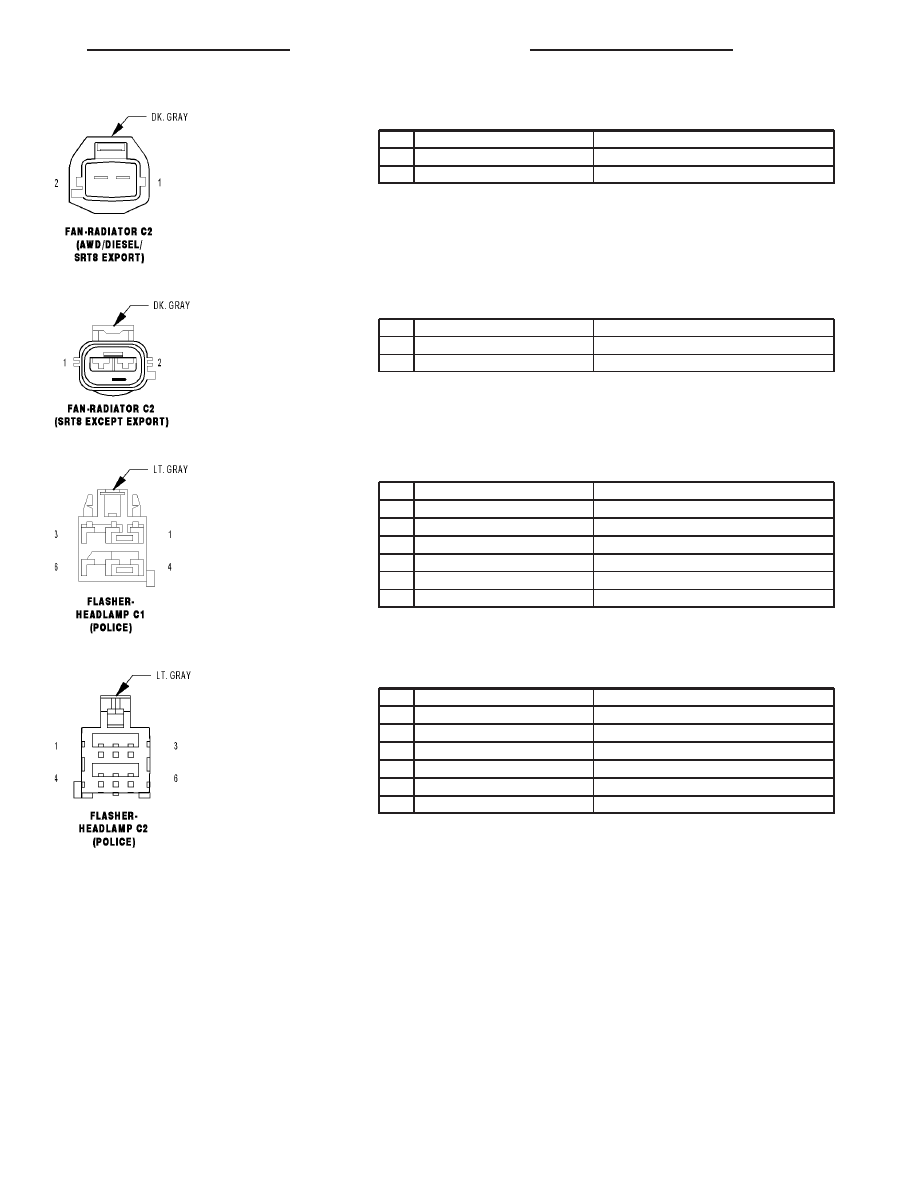

FAN-RADIATOR C2 (AWD/DIESEL/SRT8 EXPORT) - DK. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K175 18BR/LB

RADIATOR FAN RELAY COIL SIGNAL

2

A934 10RD

FUSED B(+)

FAN-RADIATOR C2 (SRT8 EXCEPT EXPORT) - DK. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K175 18BR/LB

RADIATOR FAN RELAY COIL SIGNAL

2

A934 10RD

FUSED B(+)

FLASHER-HEADLAMP C1 (POLICE) - LT. GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

L33 18WT/LG

LEFT HIGH BEAM DRIVER

2

L34 18WT/GY

RIGHT HIGH BEAM DRIVER

3

L33 18WT/LG

LEFT HIGH BEAM DRIVER

4

L34 18WT/GY

RIGHT HIGH BEAM DRIVER

5

F880 20PK/DG

FUSED ACCESSORY DELAY RELAY OUTPUT

6

Z902 20BK/LB

GROUND

FLASHER-HEADLAMP C2 (POLICE) - LT. GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

L33 18WT/LG

LEFT HIGH BEAM DRIVER

2

L34 18WT/GY

RIGHT HIGH BEAM DRIVER

3

L33 18WT/LG

LEFT HIGH BEAM DRIVER

4

L34 18WT/GY

RIGHT HIGH BEAM DRIVER

5

F880 20PK/DG

FUSED ACCESSORY DELAY RELAY OUTPUT

6

Z902 20BK/LB

GROUND

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 61
