When Monitored:Continously with the ignition on.

•

Set Condition:This code is set immediately when the Cluster detects excessive voltage on the heated seat
indicator control circuit.

Possible Causes

(P81) LEFT HEATED SEAT LO INDICATOR DRIVER CIRCUIT SHORTED TO BATTERY

LEFT HEATED SEAT SWITCH

CLUSTER

Diagnostic Test

1.

VERIFY THAT DTC B1216-LEFT HEATED SEAT SWITCH LO INDICATOR CONTROL CIRCUIT HIGH IS
ACTIVE

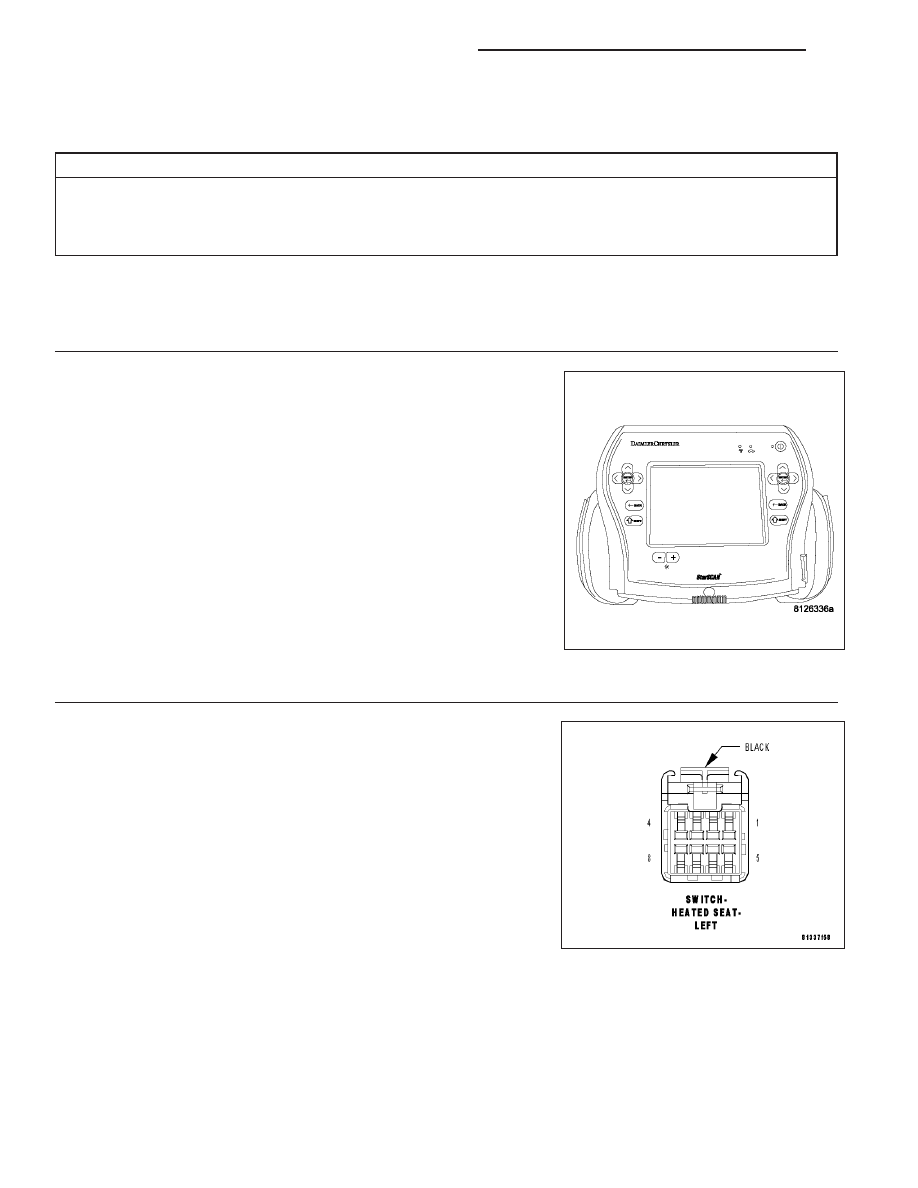

With the scan tool, record and erase DTC’s

Operate the Heated Seat Switch in both positions several times.

With the scan tool, read DTC’s.

Does the DTC B1216-LEFT HEATED SEAT LO INDICATOR CON-
TROL CIRCUIT HIGH reset?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present

at this time. Using the wiring diagram/schematic as a guide,
inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

2.

DISCONNECT THE DRIVER HEATED SEAT SWITCH AND RE-READ DTC

Disconnect the Left Heated Seat Switch connector.

With the scan tool erase DTC’s

Cycle the ignition switch off then back on.

With the scan tool, read DTC’s.

Does the DTC B1216-LEFT HEATED SEAT LO INDICATOR CON-
TROL CIRCUIT HIGH reset?

Yes

>> Go To 3

No

>> Replace the Left Heated Seat switch.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

8G - 42

HEATED SEATS - ELECTRICAL DIAGNOSTICS

LX

3.

DISCONNECT THE CLUSTER C3 CONNECTOR AND CHECK FOR VOLTAGE

Disconnect the Cluster C3 connector.

NOTE: Check connectors - Clean and repair as necessary.
Turn the ignition on.

Measure the voltage at the (P81) Left Heated Seat Low Indicator Driver
circuit at the Cluster C3 connector.

Is there any voltage present?

Yes

>> Repair the (P81) Left Heated Seat Low Indicator Driver cir-

cuit for a short to battery.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Replace the Cluster in accordance with the Service Infor-

mation.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

LX

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 43

B1217-LEFT HEATED SEAT LO INDICATOR CONTROL CIRCUIT OPEN

For a complete wiring diagram Refer to Section 8W

8G - 44

HEATED SEATS - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:Continously with the ignition on.

•

Set Condition:This code is set immediately when the Cluster detects low voltage on the heated seat indicator
control circuit.

Possible Causes

PDC FUSE #8

PDC FUSE #40

(F23) FUSED IGNITION SWITCH OUTPUT (RUN-START) CIRCUIT OPEN

(P81) LEFT HEATED SEAT LOW INDICATOR DRIVER CIRCUIT OPEN/SHORTED TO GROUND

LEFT HEATED SEAT SWITCH

CLUSTER

Diagnostic Test

1.

VERIFY THAT DTC B1217-LEFT HEATED SEAT LO INDICATOR CONTROL CIRCUIT OPEN IS ACTIVE

With the scan tool, record and erase DTC’s

Operate the Heated Seat Switch in both positions several times.

With the scan tool, read DTC’s.

Does the DTC B1217-LEFT HEATED SEAT LO INDICATOR CON-
TROL CIRCUIT OPEN reset?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present

at this time. Using the wiring diagram/schematic as a guide,
inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

2.

INSPECT PDC FUSES

Check PDC fuses #8 and #40.

Is either fuse open?

Yes

>> Check for a possible short to ground on the (F23) Fused Ignition Switch Output (Run-Start) Circuit and

replace the fuse as necessary.

Perform BODY VERIFICATION TEST – VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

No

>> Go To 3

LX

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 45
