B120E-LEFT HEATED SEAT HI INDICATOR CONTROL CIRCUIT HIGH

For a complete wiring diagram Refer to Section 8W.

8G - 34

HEATED SEATS - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:Continously with the ignition on.

•

Set Condition:This code is set immediately when the Cluster detects excessive voltage on the heated seat
indicator control circuit.

Possible Causes

(P83) LEFT HEATED SEAT HIGH INDICATOR DRIVER CIRCUIT SHORTED TO BATTERY

LEFT HEATED SEAT SWITCH

CLUSTER

Diagnostic Test

1.

VERIFY THAT DTC B120E-LEFT HEATED SEAT SWITCH HI INDICATOR CONTROL CIRCUIT HIGH IS
ACTIVE

With the scan tool, record and erase DTC’s

Operate the Heated Seat Switch in both positions several times.

With the scan tool, read DTC’s.

Does the DTC B120E-LEFT HEATED SEAT HI INDICATOR CON-
TROL CIRCUIT HIGH reset?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present

at this time. Using the wiring diagram/schematic as a guide,
inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

2.

DISCONNECT THE LEFT HEATED SEAT SWITCH AND RE-READ DTC

Disconnect the Left Heated Seat Switch connector.

With the scan tool erase DTC’s

Cycle the ignition switch off then back on.

With the scan tool, read DTC’s.

Does the DTC B120E-LEFT HEATED SEAT HI INDICATOR CON-
TROL CIRCUIT HIGH reset?

Yes

>> Go To 3

No

>> Replace the Left Heated Seat switch.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

LX

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 35

3.

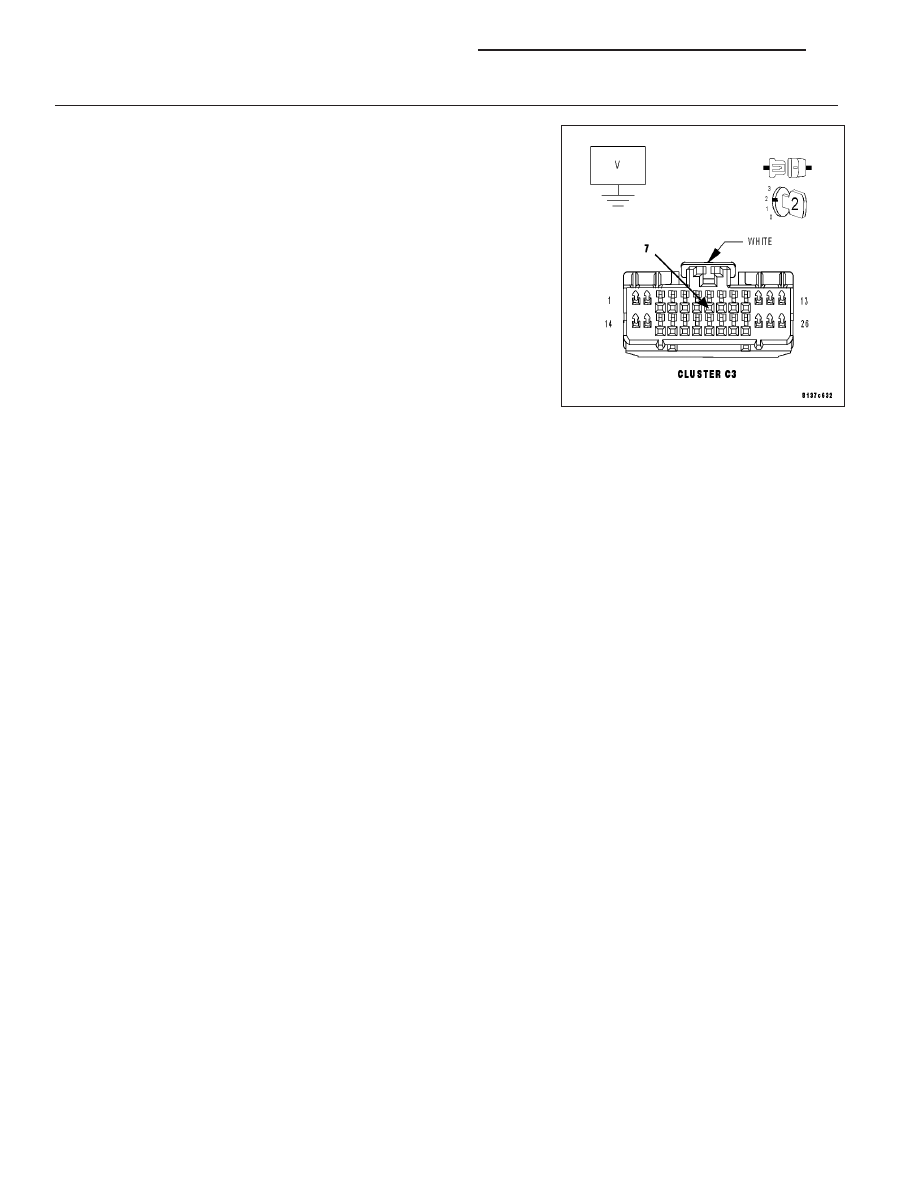

DISCONNECT THE CLUSTER C3 CONNECTOR AND CHECK FOR VOLTAGE

Disconnect the Cluster C3 connector.

NOTE: Check connectors - Clean and repair as necessary.
Turn the ignition on.

Measure the voltage at the (P83) Left Heated Seat High Indicator
Driver circuit at the Cluster C3 connector.

Is there any voltage present?

Yes

>> Repair the (P83) Left Heated Seat High Indicator Driver cir-

cuit for a short to battery.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Replace the Cluster in accordance with the Service Infor-

mation.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

8G - 36

HEATED SEATS - ELECTRICAL DIAGNOSTICS

LX

B120F-LEFT HEATED SEAT HI INDICATOR CONTROL CIRCUIT OPEN

For a complete wiring diagram Refer to Section 8W.
