B1096-FRONT RIGHT SEAT HEATER CONTROL CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

8G - 26

HEATED SEATS - ELECTRICAL DIAGNOSTICS

LX

When Monitored:Ignition on, during the heated seat operation.

Set Condition:This code is set immediately after the Heated Seat Module detects the seat heater B(+) driver
circuit shorted to ground.

Possible Causes

(P188) RIGHT SEAT HEATER B(+) DRIVER SHORTED TO GROUND

SEAT HEATER ELEMENT PIGTAIL HARNESS SHORTED

SEAT CUSHION HEATER ELEMENT SHORTED

SEAT BACK HEATER ELEMENT SHORTED

HEATED SEAT MODULE

Diagnostic Test

1.

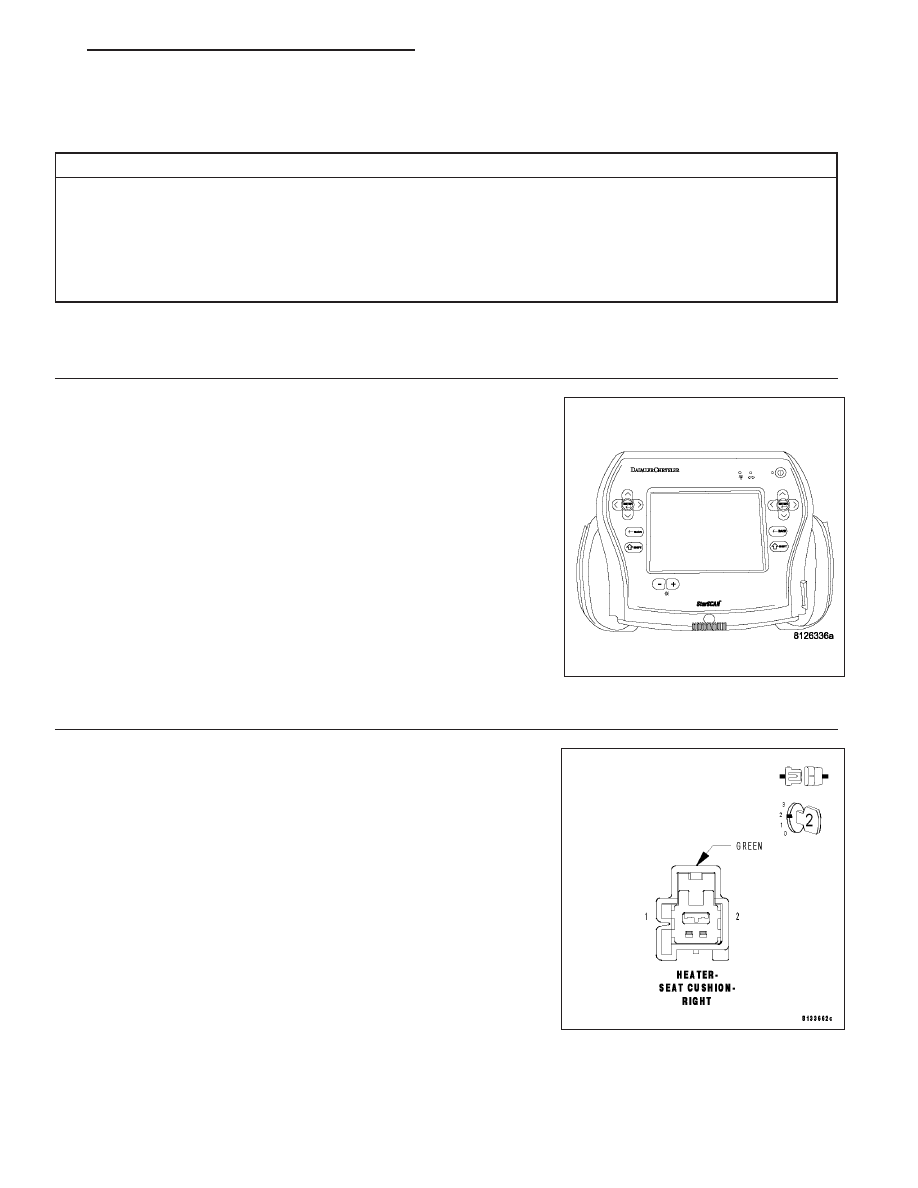

VERIFY THAT DTC B1096-FRONT RIGHT SEAT HEATER CONTROL CIRCUIT LOW IS ACTIVE

With the scan tool, record and erase DTC’s

Operate the Heated Seat Switch in both positions several times.

With the scan tool, read DTC’s.

Does the DTC B1096-FRONT RIGHT SEAT HEATER CONTROL
CIRCUIT LOW reset?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present

at this time. Using the wiring diagram/schematic as a guide,
inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

2.

DISCONNECT RIGHT SEAT CUSHION HEATER 2-WAY CONNECTOR AND READ DTC’S

Disconnect the Right Seat Cushion Heater connector.

NOTE: Check connectors - Clean and repair as necessary.
With the scan tool, erase HSM DTC’s

Operate the Heated Seat Switch in both positions several times.

With the scan tool, read DTC’s.

Does the scan tool display the same DTC?

Yes

>> Go To 7

No

>> Go To 3

LX

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 27

3.

CHECK THE RIGHT SEAT BACK HEATER RESISTANCE

Disconnect the Right Seat Back Heater connector.

NOTE: Check connectors - Clean and repair as necessary.
Check the resistance of the seat back heater element by measuring
between the (P188) Right Seat Heater B(+) Driver and the Ground cir-
cuit at the Right seat back heater connector.

Is the resistance below 4.0 ohms?

No

>> Go To 4

Yes

>> Replace the seat back heater element as necessary.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

4.

CHECK THE RIGHT SEAT BACK HEATER FOR A SHORT TO GROUND

Measure between the (P188) Right Seat Heater B(+) Driver circuit at
the Right Seat Back Heater connector and the seat frame for a short to
ground.

Is the resistance below 1000 ohms?

Yes

>> Repair the pigtail harness for a short to ground condition or

replace the seat back heater element as necessary.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Go To 5

5.

CHECK THE RIGHT SEAT CUSHION HEATER RESISTANCE

Check the resistance of the cushion heater element by measuring
between the (P188) Right Seat Heater B(+) Driver and the Ground cir-
cuit at the Right seat cushion heater connector.

Was the resistance below 3.5 ohms?

No

>> Go To 6

Yes

>> Replace the heater element as necessary.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

8G - 28

HEATED SEATS - ELECTRICAL DIAGNOSTICS

LX

6.

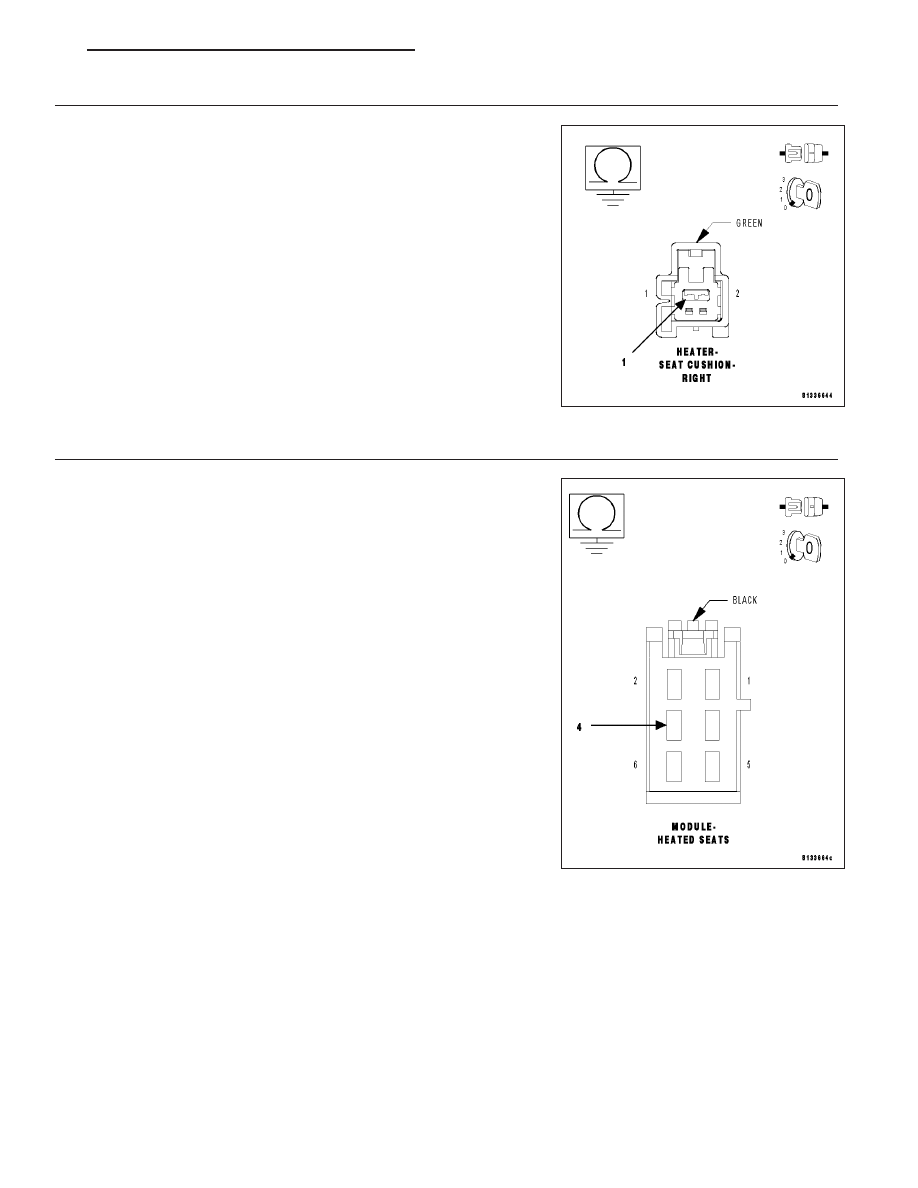

CHECK THE RIGHT SEAT CUSHION HEATER FOR A SHORT TO GROUND

Measure between the (P188) Right Seat Heater B(+) Driver circuit at
the Right Seat Cushion Heater connector and the seat frame for a short
to ground.

Is the resistance below 1000 ohms?

Yes

>> Repair the pigtail harness or replace the heater element as

necessary.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Using the wiring diagram/schematic as a guide, inspect the

wiring and connectors for an intermittent short to ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

7.

Check the (P188) Right Seat Heater B(+) Driver circuit for a short to ground

Disconnect the Heated Seat Module connector.

NOTE: Check connectors - Clean and repair as necessary.
Measure the (P188) Right Seat Heater B(+) Driver circuit to ground at
the HSM connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (P188) Right Seat Heater B(+) Driver circuit for

a short to ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Replace the Heated Seat Module.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

LX

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 29
