B1098-FRONT RIGHT SEAT HEATER CONTROL CIRCUIT OPEN

8G - 30

HEATED SEATS - ELECTRICAL DIAGNOSTICS

LX

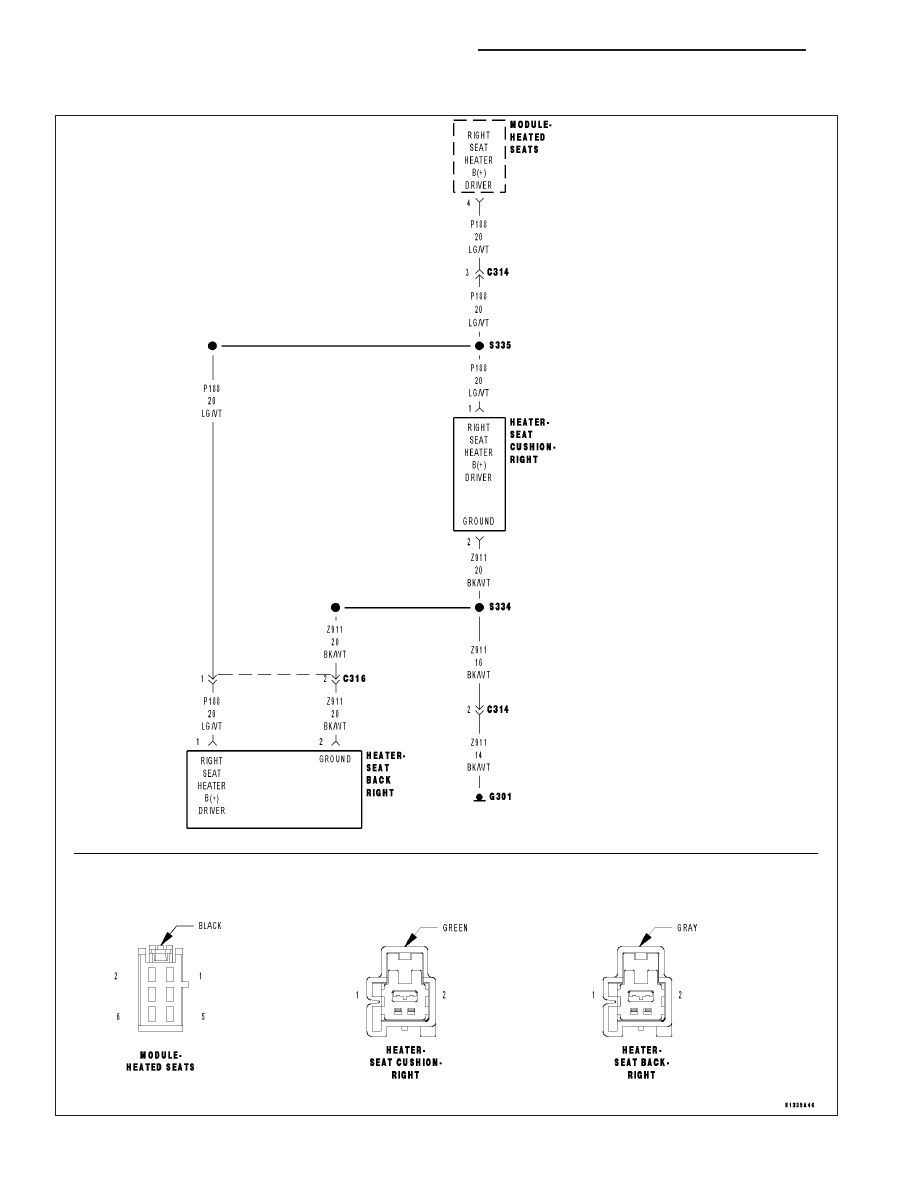

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:Ignition on, during the heated seat operation.

•

Set Condition:This code is set immediately after the Heated Seat Module detects an open in the seat heat
B(+) driver circuit.

Possible Causes

(P188) PASSENGER SEAT HEATER B(+) DRIVER WIRE OPEN

(Z911) GROUND WIRE OPEN

SEAT CUSHION HEATER ELEMENT OPEN

SEAT BACK HEATER ELEMENT OPEN

HEATED SEAT MODULE

Diagnostic Test

1.

VERIFY THAT DTC B1098-FRONT RIGHT SEAT HEATER CONTROL CIRCUIT OPEN IS ACTIVE

With the scan tool, record and erase DTC’s

Operate the Heated Seat Switch in both positions several times.

With the scan tool, read DTC’s.

Does the DTC B1098 FRONT RIGHT SEAT HEATER CONTROL
CIRCUIT OPEN reset?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present

at this time. Using the wiring diagram/schematic as a guide,
inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

2.

CHECK FOR AN OPEN SEAT HEATER ELEMENT

Disconnect the Right Seat Cushion Heater 2 – way connector.

NOTE: Check connectors - Clean and repair as necessary.
Measure the total resistance of the cushion and seat back heater ele-
ments at the Right Seat Cushion Heater 2 – way connector (seat side).

Is the total resistance 2.5 ohms + or – .5 ohms?

Yes

>> Go To 4

No

>> Go To 3

LX

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 31

3.

CHECK THE RIGHT SEAT BACK PAD HEATER RESISTANCE

Disconnect the Right Seat Back Heater 2 – way connector.

NOTE: Check connectors - Clean and repair as necessary.
Check the resistance of the seat back heater element by measuring
between the (P188) Right Seat Heater B(+) Driver and the Ground cir-
cuit at the Right seat back heater connector.

Is the resistance above 5.8 ohms?

Yes

>> Repair the open pigtail harness or replace the seat back

heater element as necessary.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Repair the open pigtail harness or replace the seat cushion

heater element as necessary.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

4.

CHECK THE RIGHT SEAT HEATER GROUND CIRCUIT RESISTANCE

Measure the resistance of the Ground circuit at the Right Seat Cushion
Heater 2 – way connector (harness side).

Was the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the open ground circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

8G - 32

HEATED SEATS - ELECTRICAL DIAGNOSTICS

LX

5.

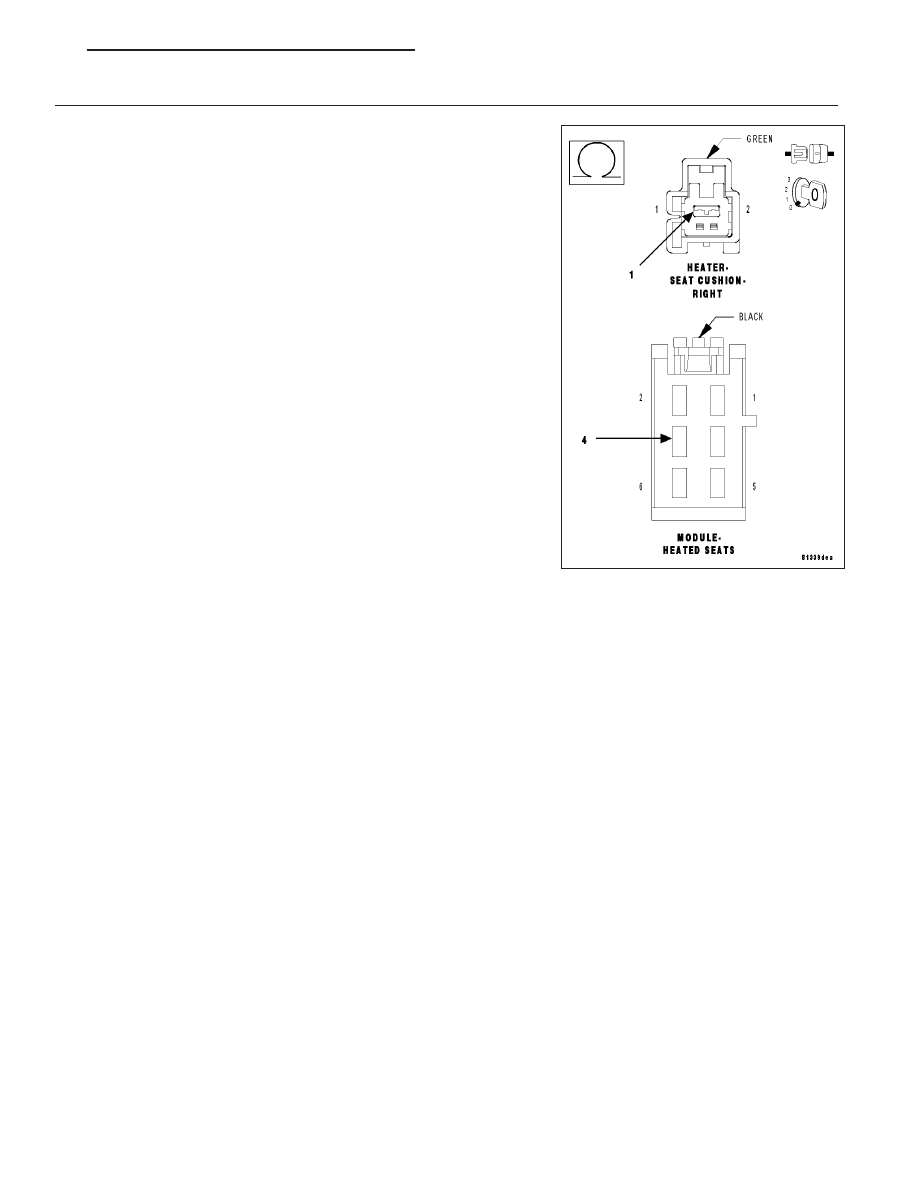

Check the (P188) Right Seat Heater B(+) Driver circuit for an open.

Disconnect the Heated Seat Module connector.

NOTE: Check connectors - Clean and repair as necessary.
Measure the (P188) Right Seat Heater B(+) Driver circuit from the Right
Seat Cushion Heater connector to the HSM connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Heated Seat Module.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Repair the (P188) Right Seat Heater B(+) Driver circuit for

an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).
