3.

DISCONNECT THE CLUSTER C3 CONNECTOR AND CHECK FOR VOLTAGE

Reinstall fuse if removed in previous test.

Disconnect the Cluster C3 connector.

NOTE: Check connectors - Clean and repair as necessary.
Turn the ignition on.

Measure the voltage at the (P81) Left Heated Seat Low Indicator Driver
circuit at the Cluster C3 connector.

Is the voltage above 10.0 volts?

Yes

>> Replace the Cluster in accordance with the Service Infor-

mation.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Go To 4

4.

CHECK THE (F23) FUSED IGNITION SWITCH OUTPUT (RUN-START)

Disconnect the Left Heated Seat switch connector.

NOTE: Check connectors - Clean and repair as necessary.
Turn the ignition on.

Measure the voltage of the (F23) Fused Ignition Switch Output (Run-
Start) circuit at the Left Heated Seat Switch connector.

Is the voltage above 10.0 volts ?

Yes

>> Go To 5

No

>> Repair the (F23) Fused Ignition Switch Output (Run-Start)

circuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

5.

CHECK THE (P81) LEFT HEATED SEAT LO INDICATOR DRIVER CIRCUIT FOR A SHORT TO GROUND

Measure the resistance between ground and the (P81) Left Heated
Seat Lo Indicator Driver circuit.

Was the resistance below 5.0 ohms?

Yes

>> Repair the (P81) Left Heated Seat Lo Indicator Driver cir-

cuit for a short to ground

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Go To 6

8G - 46

HEATED SEATS - ELECTRICAL DIAGNOSTICS

LX

6.

CHECK THE (P81) LEFT HEATED SEAT LO INDICATOR DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (P81) Left Heated Seat Lo Indicator
Driver circuit between the Cluster C3 connector and the Driver Heated
Seat Switch connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Left Heated Seat Switch.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Repair the (P81) Left Heated Seat Lo Indicator Driver cir-

cuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

LX

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 47

B121A-RIGHT HEATED SEAT HI INDICATOR CONTROL CIRCUIT HIGH

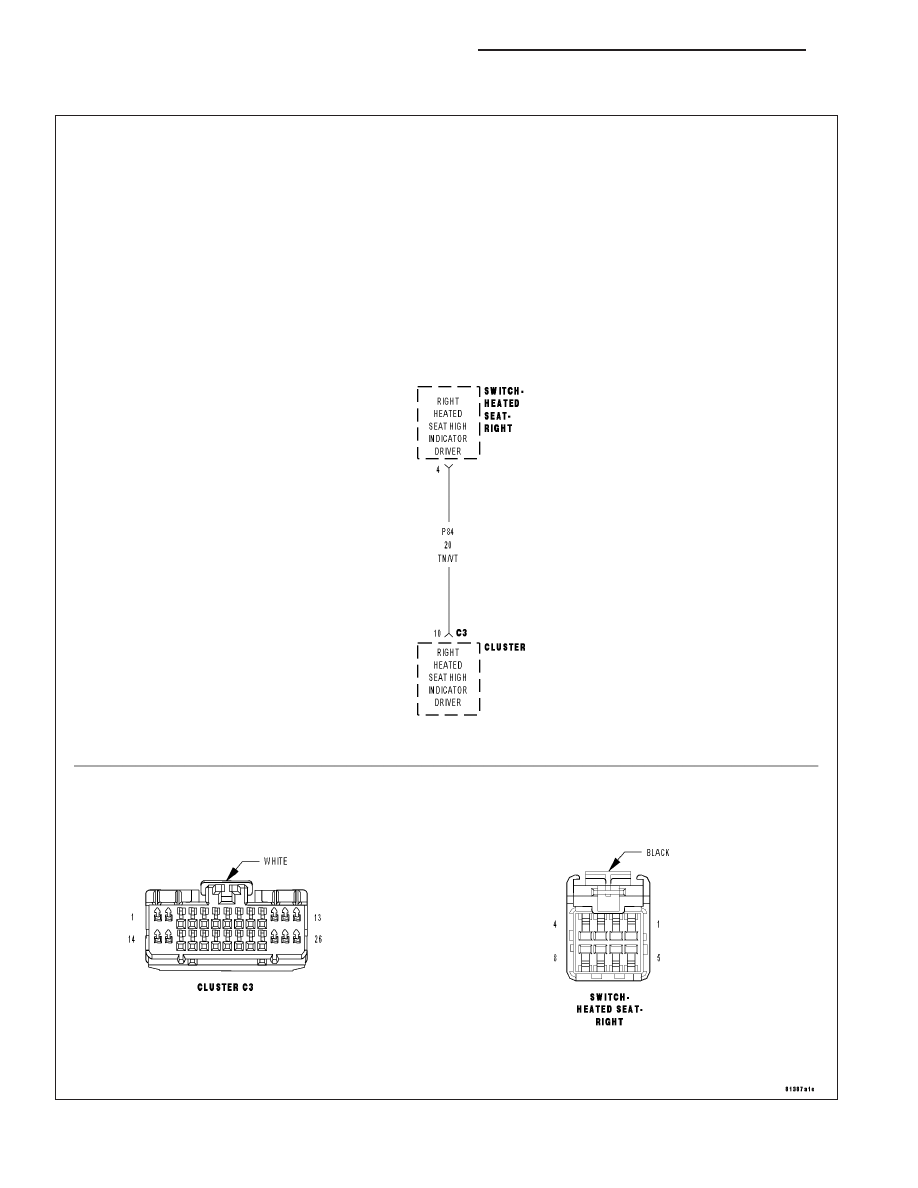

For a complete wiring diagram Refer to Section 8W.

8G - 48

HEATED SEATS - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:Continously with the ignition on.

•

Set Condition:This code is set immediately when the Cluster detects excessive voltage on the heated seat
indicator control circuit.

Possible Causes

(P84) RIGHT HEATED SEAT HIGH INDICATOR DRIVER CIRCUIT SHORTED TO BATTERY

RIGHT HEATED SEAT SWITCH

CLUSTER

Diagnostic Test

1.

VERIFY THAT DTC B121A-RIGHT HEATED SEAT SWITCH HI INDICATOR CONTROL CIRCUIT HIGH IS
ACTIVE

With the scan tool, record and erase DTC’s

Operate the Heated Seat Switch in both positions several times.

With the scan tool, read DTC’s.

Does the DTC B121A-RIGHT HEATED SEAT HI INDICATOR
CONTROL CIRCUIT HIGH reset?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present

at this time. Using the wiring diagram/schematic as a guide,
inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

2.

DISCONNECT THE RIGHT HEATED SEAT SWITCH AND RE-READ DTC

Disconnect the Right Heated Seat Switch connector.

With the scan tool erase DTC’s

Cycle the ignition switch off then back on.

With the scan tool, read DTC’s.

Does the DTC B121A-RIGHT HEATED SEAT HI INDICATOR CONTROL CIRCUIT HIGH reset?

Yes

>> Go To 3

No

>> Replace the Right Heated Seat switch.

Perform BODY VERIFICATION TEST – VER 1. (Refer to BODY VERIFICATION TEST - VER 1).
