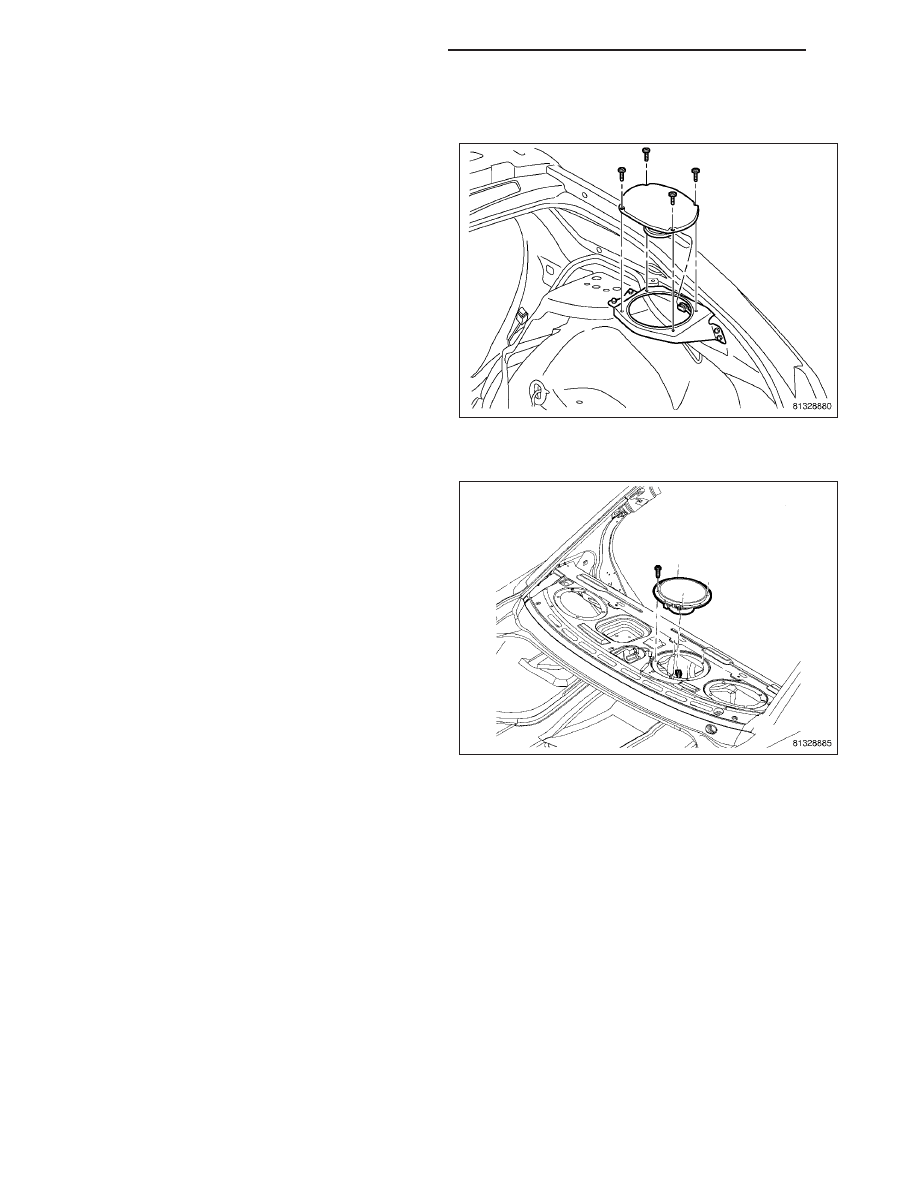

REAR SPEAKER - WAGON

NOTE: A battery reconnect procedure must be per-
formed anytime the battery has been discon-
nected.

(Refer

to

8

-

ELECTRICAL/BATTERY

SYSTEM - STANDARD PROCEDURE).

1. Connect electrical harness connector and position

speaker.

2. Install and tighten mounting fasteners.

3. Install the speaker grille trim (Refer to 23 - BODY/

INTERIOR/SPEAKER

BOX

TRIM

COVER

-

INSTALLATION).

4. Connect the battery negative cable.

SUBWOOFER

NOTE: A battery reconnect procedure must be per-
formed anytime the battery has been discon-
nected.

(Refer

to

8

-

ELECTRICAL/BATTERY

SYSTEM - STANDARD PROCEDURE).

1. Connect electrical harness connector and position

subwoofer.

2. Install and tighten mounting fasteners.

3. Install the rear shelf trim (Refer to 23 - BODY/IN-

TERIOR/REAR SHELF TRIM PANEL - INSTALLA-
TION).

4. Install the lower C-pillar trim (Refer to 23 - BODY/

INTERIOR/C-PILLAR TRIM - INSTALLATION).

5. Install the upper C-pillar trim (Refer to 23 - BODY/

INTERIOR/C-PILLAR TRIM - INSTALLATION).

6. Connect the battery negative cable.

8A - 158

AUDIO/VIDEO - SERVICE INFORMATION

LX

SWITCH-REMOTE RADIO

DESCRIPTION

Four rocker-type switches are mounted on the front of
the steering wheel spokes.

The left switches control the following functions:

•

SCROLL - Controls the radio station seek
up/down, CD change track, tape change side,
satellite radio change channel, trip functions,
navigation, system status messages, and per-
sonal settings

•

FUNCTION SELECT - Controls the radio preset
advance or disc change (in audio mode), reset or
trip functions and scroll through warning mes-
sages, and personal feature selection (only when
vehicle is in Park).

•

AUDIO SYSTEM HOT KEY - Controls mode
selection: AM, FM, Tape, CD, Satellite Radio

The right switches control the following:

•

MENU - Controls trip functions, navigation, system status, personal settings, and telephone

•

C/T - Compass/Temperature hot key

•

AUDIO SYSTEM VOLUME - Controls the system volume level

REMOVAL

NOTE: A battery reconnect procedure must be per-
formed anytime the battery has been discon-
nected.

(Refer

to

8

-

ELECTRICAL/BATTERY

SYSTEM - STANDARD PROCEDURE).

1. Disconnect and isolate the battery negative cable.

2. Remove the driver airbag (Refer to 8 - ELECTRI-

CAL/RESTRAINTS/DRIVER AIRBAG - REMOVAL).

3. Using a trim stick, gently pry switch from steering

wheel at locations shown.

4. Disconnect electrical connector.

5. Remove switch from steering wheel.

LX

AUDIO/VIDEO - SERVICE INFORMATION

8A - 159

INSTALLATION

NOTE: A battery reconnect procedure must be per-
formed anytime the battery has been discon-
nected.

(Refer

to

8

-

ELECTRICAL/BATTERY

SYSTEM - STANDARD PROCEDURE).

1. Connect electrical harness connector to switch.

2. Position switch and press into place.

3. Install the driver airbag (Refer to 8 - ELECTRICAL/

RESTRAINTS/DRIVER AIRBAG - INSTALLATION).

4. Connect battery negative cable.

8A - 160

AUDIO/VIDEO - SERVICE INFORMATION

LX

CHIME/BUZZER

TABLE OF CONTENTS

page

page

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS . . . 1

CHIME/BUZZER - SERVICE INFORMATION . . . . . 59

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

B122C-PTS SENSOR 7 CIRCUIT LOW . . . . . . . . . 4
B122E-PTS SENSOR 7 RING TIME TOO

SHORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

B122F-PTS SENSOR 7 RING TIME TOO

LONG. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

B1231-PTS SENSOR 8 CIRCUIT LOW . . . . . . . . 11
B1233-PTS SENSOR 8 RING TIME TOO

SHORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

B1234-PTS SENSOR 8 RING TIME TOO

LONG. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

B1236-PTS SENSOR 9 CIRCUIT LOW . . . . . . . . 18
B1238-PTS SENSOR 9 RING TIME TOO

SHORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

B1239-PTS SENSOR 9 RING TIME TOO

LONG. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

B123B-PTS SENSOR 10 CIRCUIT LOW . . . . . . . 24
B123D-PTS SENSOR 10 RING TIME TOO

SHORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

B123E-PTS SENSOR 10 RING TIME TOO

LONG. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

B210D-BATTERY VOLTAGE LOW . . . . . . . . . . . . 30
B210E-BATTERY VOLTAGE HIGH . . . . . . . . . . . . 31
B2126-SENSOR SUPPLY VOLTAGE LOW . . . . . 32
B2127-SENSOR SUPPLY VOLTAGE HIGH . . . . . 36
B212A-PTS DISPLAY SUPPLY VOLTAGE

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

B222A-VEHICLE LINE MISMATCH . . . . . . . . . . . . 42
B2232-(PTS) PARKTRONICS INTERNAL . . . . . . 43
B2234-(PTS) PARKTRONICS REAR DISPLAY

INTERNAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

U0423-IMPLAUSIBLE DATA RECEIVED

FROM CLUSTER/CCN. . . . . . . . . . . . . . . . . . . . . . 45

U0431-IMPLAUSIBLE DATA RECEIVED

FROM FCM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

U1002-PTS DISPLAY COMMUNICATION

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

U1101-LOST COMMUNICATION WITH PTS

DISPLAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

U0141–LOST COMMUNICATION WITH

FRONT CONTROL MODULE . . . . . . . . . . . . . . . . 55

U0151-LOST COMMUNICATION WITH

OCCUPANT RESTRAINT CONTROLLER . . . . . 55

U0154-LOST COMMUNICATION WITH

OCCUPANT CLASSIFICATION MODULE . . . . . 56

U0155-LOST COMMUNICATION WITH

CLUSTER/CCN . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

U0159-LOST COMMUNICATION WITH

PARKING ASSIST CONTROL MODULE . . . . . . 56

U0164-LOST COMMUNICATION WITH HVAC

CONTROL MODULE . . . . . . . . . . . . . . . . . . . . . . . 56

U0167-LOST COMMUNICATION WITH

INTRUSION TRANSCEIVER CONTROL
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

U0168-LOST COMMUNICATION WITH

VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM) . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

U0169-LOST COMMUNICATION WITH

SUNROOF CONTROL MODULE. . . . . . . . . . . . . 56

U0184-LOST COMMUNICATION WITH

RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

U0186-LOST COMMUNICATION WITH

AUDIO AMPLIFIER . . . . . . . . . . . . . . . . . . . . . . . . . 57

U0195-LOST COMMUNICATION WITH

SDARS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

U0196-LOST COMMUNICATION WITH

VEHICLE ENTERTAINMENT CONTROL
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

U0197-LOST COMMUNICATION WITH

HANDS FREE PHONE MODULE . . . . . . . . . . . . 57

U0199-LOST COMMUNICATION WITH

DRIVER DOOR MODULE . . . . . . . . . . . . . . . . . . . 57
