B122C-PTS SENSOR 7 CIRCUIT LOW

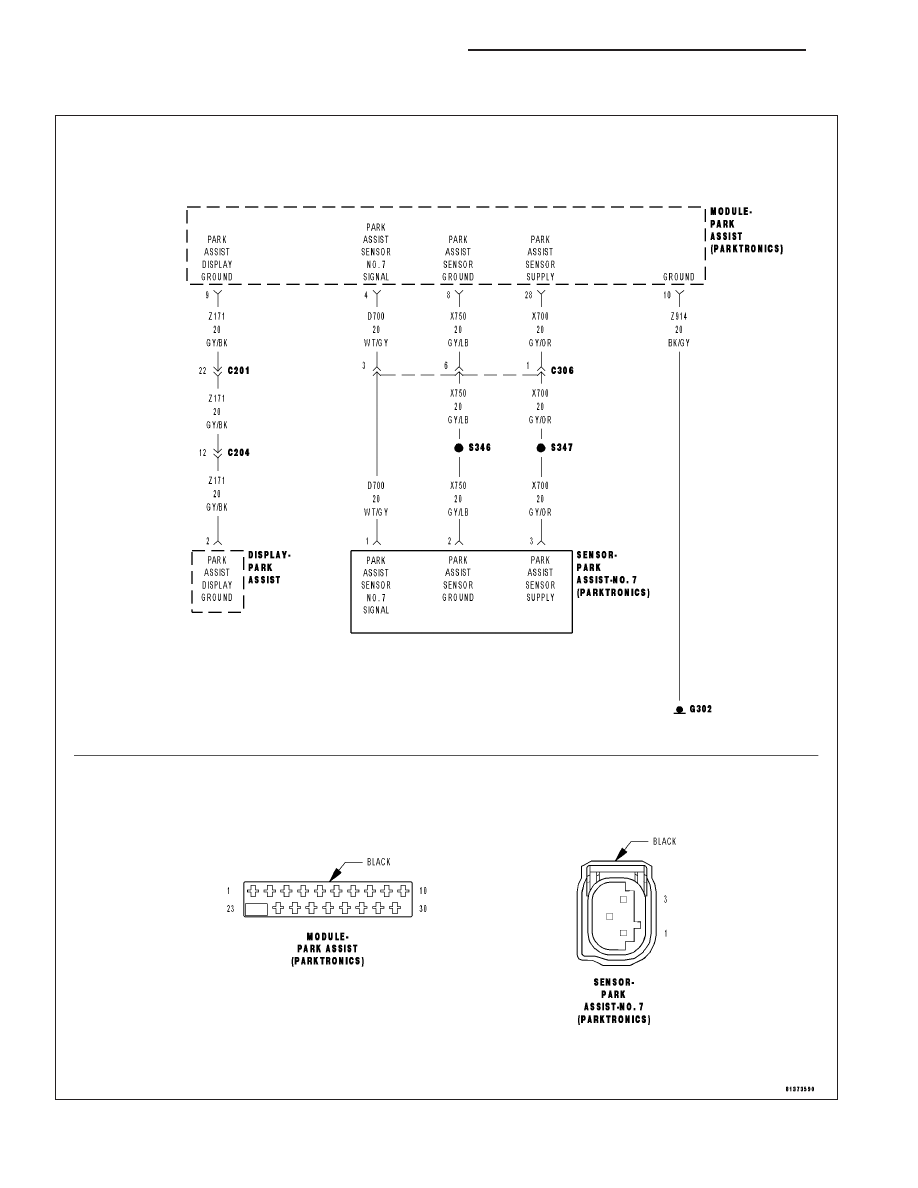

For a complete wiring diagram Refer to Section 8W.

8B - 4

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
With the ignition in Run/Start, and the PRNDL in R, N, or D. (Late build vehicles will disable the Park Assist
System in Neutral)

•

Set Condition:
Sensor ring down time is too short (700 µsecs).

Possible Causes

(D700) PARK ASSIST SENSOR NO. 7 SIGNAL CIRCUIT SHORTED TO (X750) PARK ASSIST SENSOR
GROUND CIRCUIT

(D700) PARK ASSIST SENSOR NO. 7 SIGNAL CIRCUIT SHORTED TO (Z171) PARK ASSIST DISPLAY
GROUND CIRCUIT

(D700) PARK ASSIST SENSOR NO. 7 SIGNAL CIRCUIT SHORTED TO (Z914) PARK ASSIST MODULE
GROUND CIRCUIT

(D700) PARK ASSIST SENSOR NO. 7 SIGNAL CIRCUIT SHORTED TO GROUND

PARK ASSIST SENSOR NO. 7

PARK ASSIST MODULE

Diagnostic Test

1.

CHECK FOR ACTIVE DTC: B122C-PTS SENSOR 7 CIRCUIT LOW

Turn the ignition on.

Apply the vehicle park brake.

Shift the transmission into reverse.

With the scan tool, record and erase Park Assist Module DTCs.

Wait 30 seconds.

With the scan tool, read Park Assist Module DTCs.

Is DTC: B122C-PTS SENSOR 7 CIRCUIT LOW active?

Yes

>> Go To 2

No

>> The condition that caused this code to set is not present at this time. Check for an intermittent condition

by inspecting the related wiring harness for chaffed, pierced, pinched, and partially broken wires. Also
inspect the related connectors for broken, bent, pushed out, spread, corroded, or contaminated termi-
nals.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).
