HEATER SUPPLY TUBE

REMOVAL

3.5L ENGINE

WARNING: Do not remove pressure cap with sys-
tem hot and under pressure because serious
burns from coolant can occur.

1. Drain cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

2. Remove upper and lower intake manifold (Refer to

9 - ENGINE/MANIFOLDS/INTAKE MANIFOLD -
UPPER - REMOVAL) and (Refer to 9 - ENGINE/
MANIFOLDS/INTAKE

MANIFOLD

-

LOWER

-

REMOVAL).

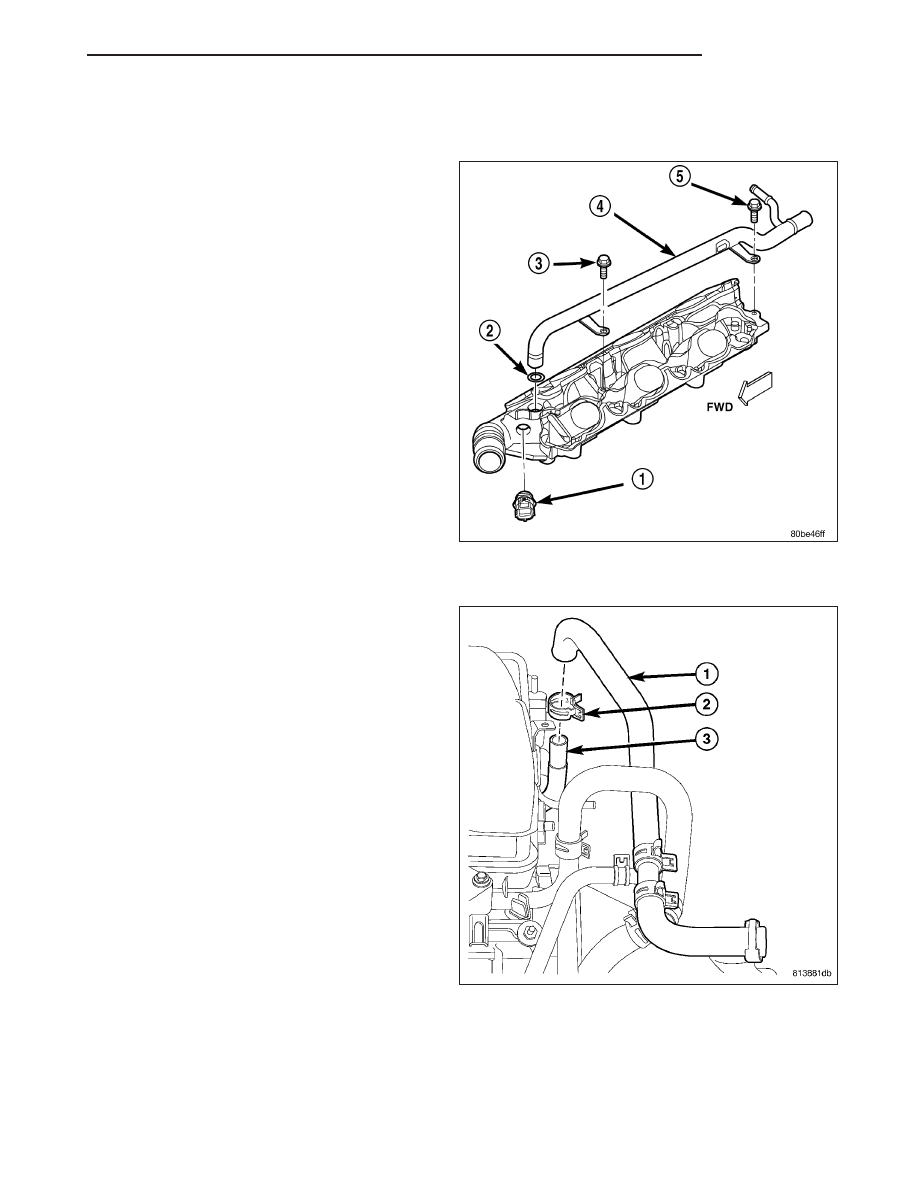

3. Position lower intake manifold upside down on

bench and remove the tube retaining bolt (5).

4. Remove heater supply tube (4) from manifold and

discard O-ring (2).

5.7L/6.1L ENGINE

1. Disconnect negative battery cable.

2. Drain cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

3. Remove intake manifold (Refer to 9 - ENGINE/

MANIFOLDS/INTAKE MANIFOLD - REMOVAL).

4. Remove heater hoses from heater tubes.

5. Remove heater tube mounting bolts.

6. Remove heater tubes from water pump housing

and remove from vehicle.

7 - 60

ENGINE

LX

INSTALLATION

3.5L ENGINE

1. Clean heater tube sealing surfaces.

2. Inspect heater tube O-ring (2). Replace as neces-

sary.

3. Lubricate O-ring (2) with a silicone type grease

such as Mopar

T

Dielectric Grease.

4. Install O-ring (2) on heater supply tube (4).

5. Install heater tube (4) on manifold.

6. Install retaining bolts. Tighten bolts to 12 N·m (105

in. lbs.).

7. Install lower and upper intake manifolds (Refer to 9

-

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

INSTALLATION

-

Lower)

and

(Refer

to

9

-

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

INSTALLATION - Upper).

8. Refill cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

9. Operate engine until it reaches normal operating

temperature. Check cooling system for correct fluid
levels.

5.7L/6.1L ENGINE

1. Position heater tubes into water pump housing.

2. Install mounting bolts. Tighten bolts to 10 N·m (88

in. lbs.).

3. Install heater hose onto heater tubes.

4. Install intake manifold (Refer to 9 - ENGINE/MAN-

IFOLDS/INTAKE MANIFOLD - INSTALLATION).

5. Connect negative battery cable.

6. Fill cooling system (Refer to 7 - COOLING - STAN-

DARD PROCEDURE).

7. Start vehicle and check for cooling system leaks.

LX

ENGINE

7 - 61

RADIATOR

REMOVAL

1. DIsconnect negative battery cable.

2. Drain cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

3. Remove upper radiator hose (2).

4. Remove upper radiator closure panels (1).

5. Remove radiator fan assembly (4) (Refer to 7 -

COOLING/ENGINE/RADIATOR FAN - REMOVAL).

6. Raise vehicle.

7. Remove lower splash shield.

8. Remove lower radiator hose (1).

9. Remove lower condenser mount bolts.

7 - 62

ENGINE

LX

10. Lower vehicle.

11. Remove upper radiator hose.

CAUTION: Bolts have a tread locker on them, use
hand tools to remove the upper radiator mounting
bolts.

12. Remove upper radiator mounting brackets (1) and

bolts (2).

13. Remove upper condenser mounting bolts.

14. Separate condenser assembly from radiator.

15. Tilt radiator toward engine and remove radiator

from vehicle.

CLEANING

Clean radiator fins are necessary for good heat transfer. The radiator and air conditioning fins should be cleaned
when an accumulation of debris has occurred. With the engine cold, apply cold water and compressed air to the
back (engine side) of the radiator to flush the radiator and/or A/C condenser of debris.

INSPECTION

Inspect the radiator tanks for cracks, broken or missing fittings also inspect the joint where the tanks seam up to the
radiator core for signs of leakage and/or deteriorating seals.

Inspect radiator core for corroded, bent or missing cooling fins. Inspect the core for bent or damaged cooling tubes.

INSTALLATION

1. Position radiator into engine compartment. Seat the

radiator assembly lower rubber isolators into the
mounting holes in radiator lower support.

2.

Install radiator mounting bracket (1) and bolts (2).

Tighten to 12 N·m (106 in. lbs.).

3. Position condenser on radiator and install upper

mounting bolts. Tighten bolts to 6 N·m (50 in. lbs.).

4. Raise vehicle.

LX

ENGINE
