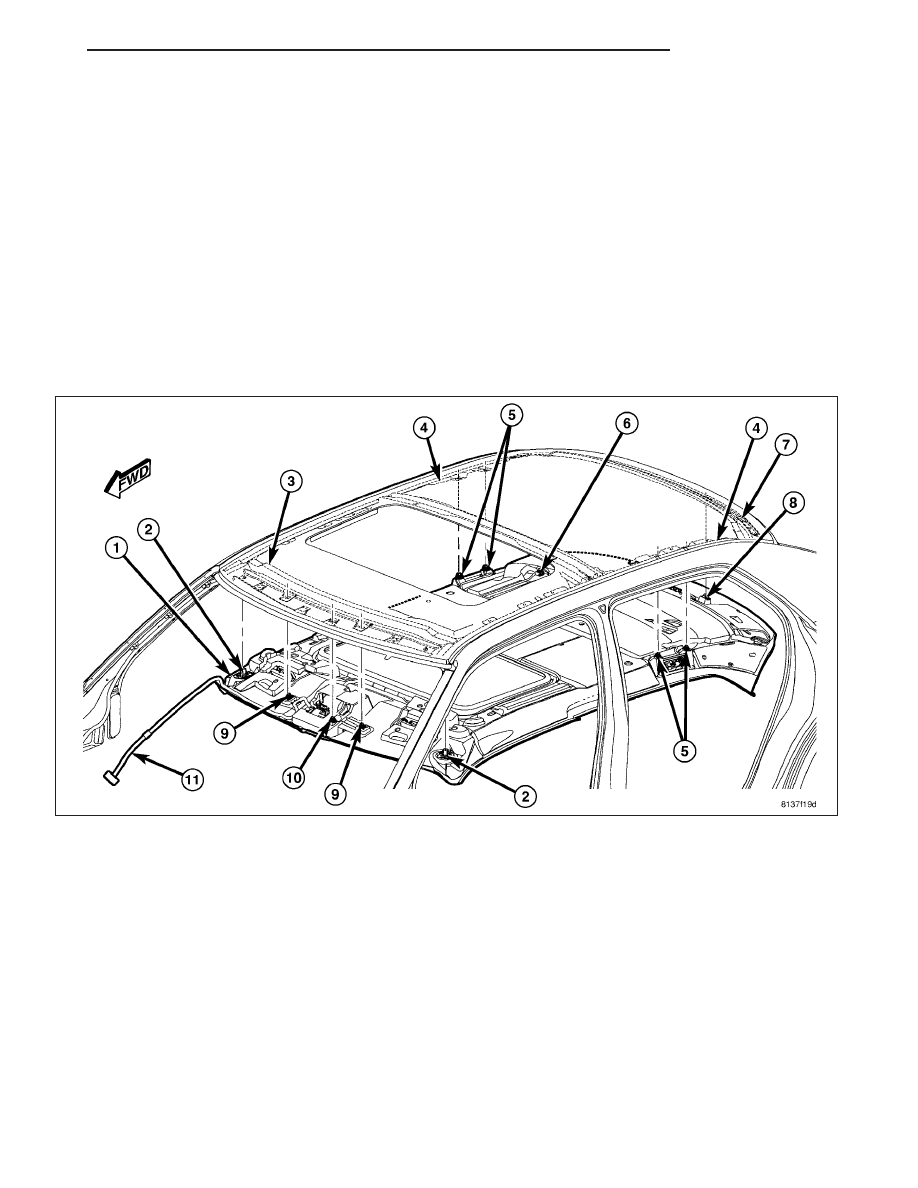

15. Carefully pull the headliner downward near the center of the rear roof header (7) far enough to disengage the

rear spring clip retainer (8).

16. If the vehicle is equipped with a sunroof, reach between the headliner and the roof panel from the right rear

door opening to access and disconnect the sunroof jumper wire connector from the headliner wire harness sun-
roof take out and connector (6).

17. Carefully bow the headliner longitudinally as necessary to remove the unit through the right rear door opening.

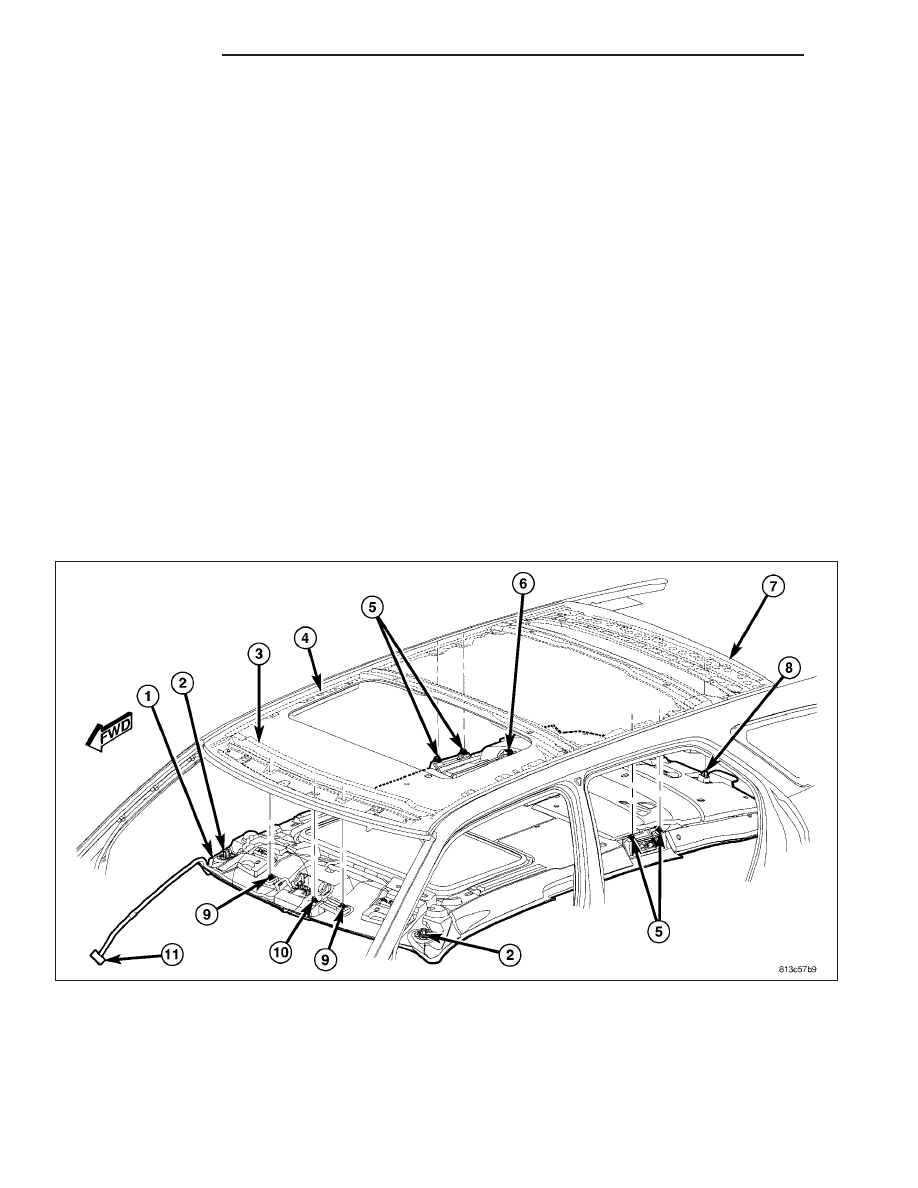

WAGON

1. Disconnect and isolate the battery negative cable.

2. Remove the trim from both upper A-pillars. (Refer to 23 - BODY/INTERIOR/A-PILLAR TRIM - REMOVAL).

3. Disengage the headliner wire harnesses from the retainers on each inner A-pillar and disconnect the connectors

(11) from the body wire harness connectors near the base of each A-pillar.

4. Remove the trim from both upper B-pillars. (Refer to 23 - BODY/INTERIOR/B-PILLAR TRIM - REMOVAL-UP-

PER).

5. Remove the trim from both upper C-pillars. (Refer to 23 - BODY/INTERIOR/C-PILLAR TRIM - REMOVAL-UP-

PER-WAGON).

6. Remove the trim from both upper D-pillars. (Refer to 23 - BODY/INTERIOR/D-PILLAR TRIM - REMOVAL).

7. If the vehicle is so equipped, remove the overhead console from the center of the headliner (1) near the wind-

shield header (3). (Refer to 8 - ELECTRICAL/OVERHEAD CONSOLE - REMOVAL).

8. If the vehicle is so equipped, disconnect the electrochromic (automatic dimming) and/or the telematic (hands-free

phone) mirror takeout(s) and connector(s) of the headliner wire harness from the connector receptacle(s) on the
back (windshield side) of the inside rear view mirror housing.

9. Remove both sun visors and both visor receptacles from the headliner near the windshield header.

10. Remove both grab handle/coat hook/rear dome/reading lamp units from the headliner at the inner rear roof side

rails (4).

11. If the vehicle is so equipped, remove the trim welt from the headliner sunroof opening.

12. Fold down both rear seat backs.

13. Recline both front seat backs.

23 - 188

INTERIOR

LX

14. Carefully pull the headliner downward at the windshield header far enough to disengage the spring clip retainers

at each sun visor mounting location (2), at each visor receptacle location (9), and at the overhead console
location (10).

15. Carefully pull the headliner downward at the inner rear roof side rails far enough to disengage the spring clip

retainers at each grab handle location (5).

16. Carefully pull the headliner downward near the center of the liftgate opening header (7) far enough to disen-

gage the rear spring clip retainer (8).

17. If the vehicle is equipped with a sunroof, reach between the headliner and the roof panel from the right rear

door opening to access and disconnect the sunroof jumper wire connector from the headliner wire harness sun-
roof take out and connector (6).

18. Carefully bow the headliner longitudinally as necessary to remove the unit through the liftgate opening.

INSTALLATION

SEDAN

1. Carefully bow the headliner (1) longitudinally as necessary to position the unit into the vehicle through the right

rear door opening.

2. If the vehicle is equipped with a sunroof, reach between the headliner and the roof panel from the right rear door

opening to access and reconnect the sunroof jumper wire connector to the headliner wire harness sunroof take
out and connector (6).

NOTE: In order to ease installation and ensure proper headliner positioning it is important to install the
headliner spring clip retainers in the correct sequence as follows.

3. Position the spring clip at the right visor receptacle location (9) to the appropriate hole in the windshield header

(3) and press firmly and evenly upward on the headliner over the retainer location until it snaps into place.

4. Position the rear spring clip retainer (8) to the appropriate hole near the center of the rear roof header (7) and

press firmly and evenly upward on the headliner over the retainer location until it snaps into place.

5. Position the two spring clip retainers at each grab handle location (5) to the appropriate holes in the inner rear

roof side rails (4) and press firmly and evenly upward on the headliner over each retainer location until it snaps
into place.

LX

INTERIOR

23 - 189

6. Position the spring clip retainers at each sun visor mounting location (2), at the left visor receptacle location (9),

and at the overhead console location (10) to the appropriate holes in the windshield header and press firmly and
evenly upward on the headliner over each retainer location until it snaps into place.

7. If the vehicle is so equipped, reinstall the trim welt onto the headliner sunroof opening.

8. Reinstall both grab handle/coat hook/rear dome/reading lamp units into the headliner at the inner rear roof side

rails.

9. Reinstall both sun visors and both visor receptacles onto the headliner near the windshield header.

10. If the vehicle is so equipped, reconnect the electrochromic (automatic dimming) and/or the telematic (hands-free

phone) mirror takeout and connector of the headliner wire harness to the connector receptacle(s) on the back
(windshield side) of the inside rear view mirror housing.

11. If the vehicle is so equipped, reinstall the overhead console to the center of the headliner near the windshield

header. (Refer to 8 - ELECTRICAL/OVERHEAD CONSOLE - INSTALLATION).

12. Reinstall the trim onto both upper C-pillars. (Refer to 23 - BODY/INTERIOR/C-PILLAR TRIM - INSTALLATION-

UPPER-SEDAN).

13. Reinstall the trim onto both upper B-pillars. (Refer to 23 - BODY/INTERIOR/B-PILLAR TRIM - INSTALLATION-

UPPER).

14. Engage the headliner wire harnesses into the retainers on each inner A-pillar and reconnect the connectors (11)

to the body wire harness connectors near the base of each A-pillar. Be certain the harnesses are not twisted
and that the connectors are both fully engaged.

15. Reinstall the trim onto both upper A-pillars. (Refer to 23 - BODY/INTERIOR/A-PILLAR TRIM - INSTALLATION).

16. Reconnect the battery negative cable.

WAGON

1. Carefully bow the headliner (1) longitudinally as necessary to position the unit into the vehicle through the liftgate

opening.

2. If the vehicle is equipped with a sunroof, reach between the headliner and the roof panel from the right rear door

opening to access and reconnect the sunroof jumper wire connector to the headliner wire harness sunroof take
out and connector (6).

NOTE: In order to ease installation and ensure proper headliner positioning it is important to install the
headliner spring clip retainers in the correct sequence as follows.

23 - 190

INTERIOR

LX

3. Position the spring clip at the right visor receptacle location (9) to the appropriate hole in the windshield header

(3) and press firmly and evenly upward on the headliner over the retainer location until it snaps into place.

4. Position the rear spring clip retainer (8) to the appropriate hole near the center of the liftgate opening header (7)

and press firmly and evenly upward on the headliner over the retainer location until it snaps into place.

5. Position the two spring clip retainers at each grab handle location (5) to the appropriate holes in the inner rear

roof side rails (4) and press firmly and evenly upward on the headliner over each retainer location until it snaps
into place.

6. Position the spring clip retainers at each sun visor mounting location (2), at the left visor receptacle location (9),

and at the overhead console location (10) to the appropriate holes in the windshield header and press firmly and
evenly upward on the headliner over each retainer location until it snaps into place.

7. If the vehicle is so equipped, reinstall the trim welt onto the headliner sunroof opening.

8. Reinstall both grab handle/coat hook/rear dome/reading lamp units into the headliner at the inner rear roof side

rails.

9. Reinstall both sun visors and both visor receptacles onto the headliner near the windshield header.

10. If the vehicle is so equipped, reconnect the electrochromic (automatic dimming) and/or the telematic (hands-free

phone) mirror takeout and connector of the headliner wire harness to the connector receptacle(s) on the back
(windshield side) of the inside rear view mirror housing.

11. If the vehicle is so equipped, reinstall the overhead console to the center of the headliner near the windshield

header. (Refer to 8 - ELECTRICAL/OVERHEAD CONSOLE - INSTALLATION).

12. Reinstall the trim onto both upper D-pillars. (Refer to 23 - BODY/INTERIOR/D-PILLAR TRIM - INSTALLATION).

13. Reinstall the trim onto both upper C-pillars. (Refer to 23 - BODY/INTERIOR/C-PILLAR TRIM - INSTALLATION-

UPPER-SEDAN).

14. Reinstall the trim onto both upper B-pillars. (Refer to 23 - BODY/INTERIOR/B-PILLAR TRIM - INSTALLATION-

UPPER).

15. Engage the headliner wire harnesses into the retainers on each inner A-pillar and reconnect the connectors (11)

to the body wire harness connectors near the base of each A-pillar. Be certain the harnesses are not twisted
and that the connectors are both fully engaged.

16. Reinstall the trim onto both upper A-pillars. (Refer to 23 - BODY/INTERIOR/A-PILLAR TRIM - INSTALLATION).

17. Reconnect the battery negative cable.
