INSTALLATION

UPPER

1. Position the upper cowl trim (2) to the cowl (1) at

the front of the front door opening and the lower
cowl trim (3).

2. Align the two spring clip retainers on the trim with

the slots in the cowl.

3. Using hand pressure, press firmly and evenly

downward on the trim over each of the spring clip
locations until the retainers snap into place.

LOWER

1. Check to be certain that the three plastic nuts are

properly installed and in good condition in the slots
of the front door opening sill. Replace a plastic nut
if any damage is evident.

2. Position the vertical portion of the lower cowl trim

(3) to the cowl (1) at the front of the front door
opening.

3. Align the spring clip retainer on the trim with the

slot in the cowl (1).

4. Using hand pressure, press firmly and evenly for-

ward on the trim over the spring clip location until
the retainer snaps into place.

5. Position the horizontal portion of the lower cowl

trim to the front door sill and the B-pillar trim (2).

6. Align the three spring clip retainers on the trim with

the slots in the sill.

7. Using hand pressure, press firmly and evenly

downward on the trim over each of the spring clip
locations until the retainers snap into place.

8. Reinstall the upper cowl trim to the front of the front door opening. (Refer to 23 - BODY/INTERIOR/COWL TRIM

- INSTALLATION-UPPER).

23 - 184

INTERIOR

LX

D-PILLAR TRIM

REMOVAL

1. Remove the trim plate from the upper liftgate open-

ing header (1). (Refer to 23 - BODY/INTERIOR/
LIFTGATE OPENING UPPER TRIM - REMOVAL).

2. Loosen the rear edge of the quarter trim panel (4)

from the inside of the lower D-pillar. (Refer to 23 -
BODY/INTERIOR/QUARTER

TRIM

PANEL

-

REMOVAL).

3. Using a trim stick or another suitable wide flat-

bladed tool, carefully pry the upper edge of the
upper D-pillar trim (2) away from the headliner far
enough to disengage the two upper spring clip
retainers that secure the trim to the slots in the
upper liftgate opening header and the inside of the
D-pillar.

4. Using a trim stick or another suitable wide flat-

bladed tool, carefully pry the lower half of the upper
D-pillar trim away from the D-pillar far enough to
disengage the two lower spring clip retainers that
secure the trim to the slots in the pillar.

5. Disengage the lower edge of the upper D-pillar trim from under the quarter trim panel.

6. Remove the upper D-pillar trim from the vehicle.

INSTALLATION

1. Engage the lower edge of the upper D-pillar trim

(2) under the upper edge of the quarter trim panel
(4) at the inner D-pillar (3).

2. Align the two lower spring clip retainers on the

back of the trim with the slots in the inside of the
D-pillar.

3. Using hand pressure, press firmly and evenly on

the trim over each of the lower spring clip locations
until the retainers snap into place.

4. Align the two upper spring clip retainers on the

back of the trim with the slots in the inside of the
D-pillar and the upper liftgate opening header (1).

5. Using hand pressure, press firmly and evenly on

the trim over each of the spring clip locations until
the retainers snap into place.

6. Reinstall the rear edge of the quarter trim panel to

the inside of the lower D-pillar. (Refer to 23 -
BODY/INTERIOR/QUARTER

TRIM

PANEL

-

INSTALLATION).

7. Reinstall the trim plate onto the upper liftgate opening header. (Refer to 23 - BODY/INTERIOR/LIFTGATE OPEN-

ING UPPER TRIM - INSTALLATION).

LX

INTERIOR

23 - 185

FRONT FLOOR FOOT REST

REMOVAL

1. Remove the trim from the driver side lower cowl

side inner panel. (Refer to 23 - BODY/INTERIOR/
COWL TRIM - REMOVAL-LOWER).

2. Remove the three push-pin fasteners that secure

the driver side front carpet to the cowl side inner
panel and the front door opening sill.

3. Pull the front floor carpet up and away from the

foot rest (1) far enough to access and remove the
nut (2) that secures the foot rest to the weld stud
(5) on the front floor panel.

4. Lift the base of the foot rest upward far enough to

disengage the tab (3) at the top of the foot rest
from the slot (4) in the dash panel.

5. Remove the foot rest from the vehicle.

INSTALLATION

1. Pull the outboard edge of the driver side front floor

carpet up and away from the floor far enough to
position the foot rest (1) between the front floor
panel and the carpet.

2. Engage the tab (3) at the top of the foot rest into

the slot (4) in the dash panel.

3. Position the hole at the base of the foot rest over

the weld stud (5) on the front floor panel.

4. Install and tighten the nut (2) that secures the foot

rest to the weld stud. Tighten the nut to 16 N·m (12
ft. lbs.).

5. Reposition the driver side front carpet to the cowl

side inner panel and the front door opening sill and
secure with three push-pin fasteners.

6. Reinstall the trim onto the driver side lower cowl

side inner panel. (Refer to 23 - BODY/INTERIOR/
COWL TRIM - INSTALLATION-LOWER).

23 - 186

INTERIOR

LX

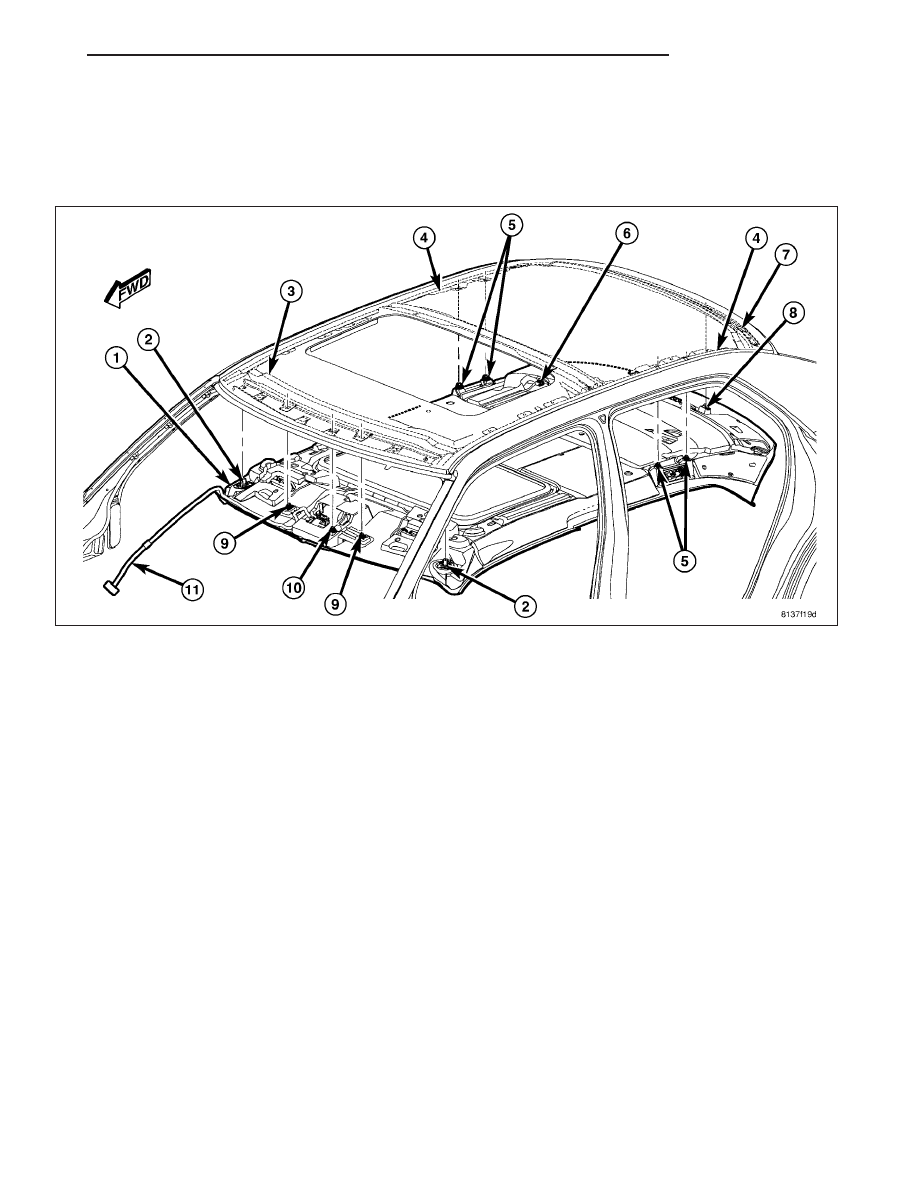

HEADLINER

REMOVAL

SEDAN

1. Disconnect and isolate the battery negative cable.

2. Remove the trim from both upper A-pillars. (Refer to 23 - BODY/INTERIOR/A-PILLAR TRIM - REMOVAL).

3. Disengage the headliner wire harnesses from the retainers on each inner A-pillar and disconnect the connectors

(11) from the body wire harness connectors near the base of each A-pillar.

4. Remove the trim from both upper B-pillars. (Refer to 23 - BODY/INTERIOR/B-PILLAR TRIM - REMOVAL-UP-

PER).

5. Remove the trim from both upper C-pillars. (Refer to 23 - BODY/INTERIOR/C-PILLAR TRIM - REMOVAL-UP-

PER-SEDAN).

6. If the vehicle is so equipped, remove the overhead console from the center of the headliner (1) near the wind-

shield header (3). (Refer to 8 - ELECTRICAL/OVERHEAD CONSOLE - REMOVAL).

7. If the vehicle is so equipped, disconnect the electrochromic (automatic dimming) and/or the telematic (hands-free

phone) mirror takeout(s) and connector(s) of the headliner wire harness from the connector receptacle(s) on the
back (windshield side) of the inside rear view mirror housing.

8. Remove both sun visors and both visor receptacles from the headliner near the windshield header.

9. Remove both grab handle/coat hook/rear dome/reading lamp units from the headliner at the inner rear roof side

rails (4).

10. If the vehicle is so equipped, remove the trim welt from the headliner sunroof opening.

11. Fold down both rear seat backs.

12. Recline both front seat backs.

13. Carefully pull the headliner downward at the windshield header far enough to disengage the spring clip retainers

at each sun visor mounting location (2), at each visor receptacle location (9), and at the overhead console
location (10).

14. Carefully pull the headliner downward at the inner rear roof side rails far enough to disengage the spring clip

retainers at each grab handle location (5).
