DOOR - FRONT

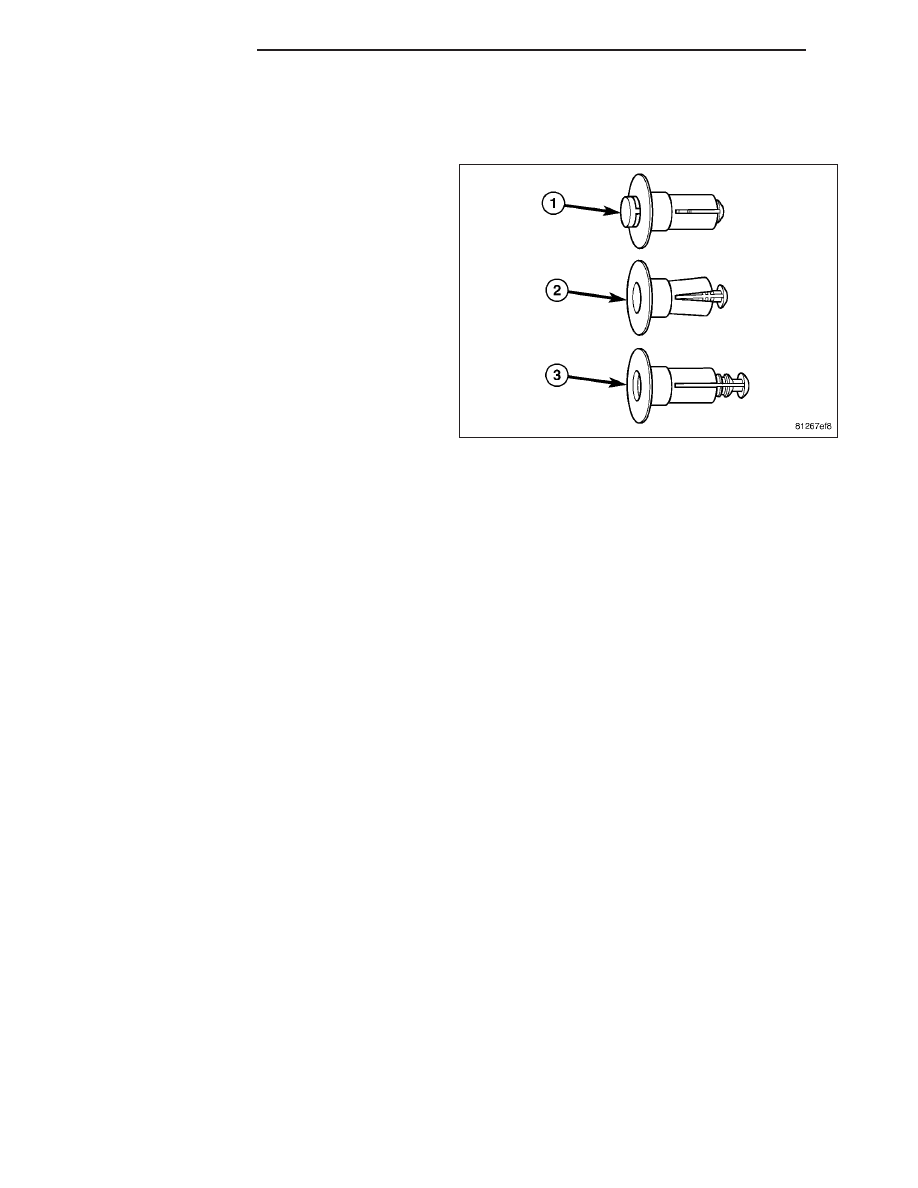

DESCRIPTION - FASTENER

1. The push pin fastener is in the open position (1)

when the center pin is pull outward approximately 2
mm. Then the push pin fastener is ready to be
used.

2. To install push pin place it into position, and push

the center pin in flush with the head of the push pin
to lock it into position (2).

3. To remove the push pin fastener, push the center

pin inward approximately 2 mm to release push pin
fastener (3).

23 - 32

DOOR - FRONT

LX

DOOR

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Open the front door.

3. Disengage the front door wire harness boot and

connector (1) from the outside of the lower A-pillar
(2).

4. Carefully pull the door wire harness boot and con-

nector (2) out from the A-pillar far enough to
access and disconnect the body wire harness con-
nector(s) (1).

5. Open the door to the full open position.

6. Support the door with a suitable lifting device.

LX

DOOR - FRONT

23 - 33

7. Remove the screw (1) from both the upper and

lower front door hinges that secures the door hinge
bracket (3) to the body hinge bracket (2).

8. While still supporting the door, close the door to the

intermediate detent position (one detent from the
full open position).

9. Raise the front door (2) upward far enough to dis-

engage the upper and lower hinge pins (3) from
the pivots (1) on the upper and lower body hinge
brackets.

10. Remove the front door from the vehicle.

23 - 34

DOOR - FRONT

LX

INSTALLATION

1. Support the front door (2) with a suitable lifting

device.

2. Position the door with the upper and lower hinge

pins (3) aligned over the pivots (1) on the upper
and lower body hinge brackets.

3. Lower the door far enough to engage the hinge

pins into the pivot holes.

4. While still supporting the door, open the door to the

full open position.

5. Align the holes in the upper and lower front door

hinge brackets (3) with those in the body hinge
brackets (2).

6. Install and tighten the screw (1) into both the upper

and lower front door hinge to secure the door hinge
brackets to the body hinge brackets. Tighten the
screws to 42 N·m (31 ft. lbs.).

7. Remove the lifting device supporting the door.
