SUPPORT CYLINDER

REMOVAL

1. Open and support the deck lid with a suitable prop

or block.

WARNING: To avoid personal injury or death, dur-
ing service lift the ball socket end retaining clip
only far enough to release the socket from the ball
stud. Excessive prying or removal of the clip may
result in improper clip spring tension. Improper
clip tension may result in the support cylinder
separating from the ball stud causing sudden,
unexpected loss of deck lid support.

2. Insert a small flat-bladed tool (3) into the notch on

the outer face of one ball socket end (1) of the
support cylinder and carefully pry the retaining clip
(2) outward while pulling the ball socket away from
the ball stud (4) on the deck lid hinge.

3. Release the retaining clip to its installed position.

4. Repeat Step 2 and Step 3 for the opposite end of

the support cylinder.

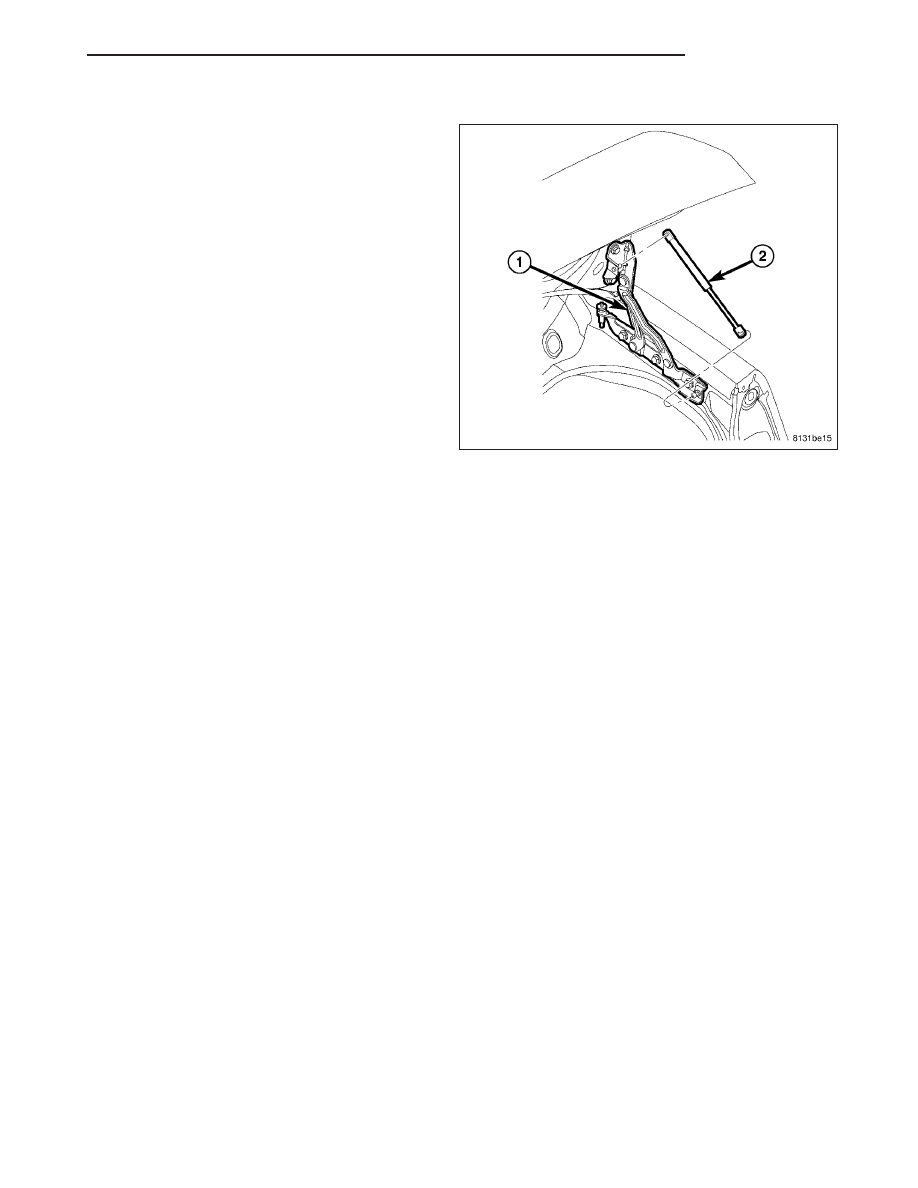

5. Remove the support cylinder (2) from the deck lid

hinge (1).

23 - 28

DECKLID

LX

INSTALLATION

1. Position the ball socket on the cylinder end of the

support cylinder (2) to the ball stud on the upper
bracket of the deck lid hinge (1).

2. Using hand pressure, press the ball socket onto

the ball stud until the retainer clip snaps into place.

3. Position the ball socket on the rod end of the sup-

port cylinder to the ball stud on the lower bracket of
the deck lid hinge.

4. Using hand pressure, press the ball socket onto

the ball stud until the retainer clip snaps into place.

5. Inspect to be certain that the retaining clip on each

of the support cylinder ball socket ends is fully
seated.

6. Remove the service prop or block and close the

deck lid.

LX

DECKLID

23 - 29

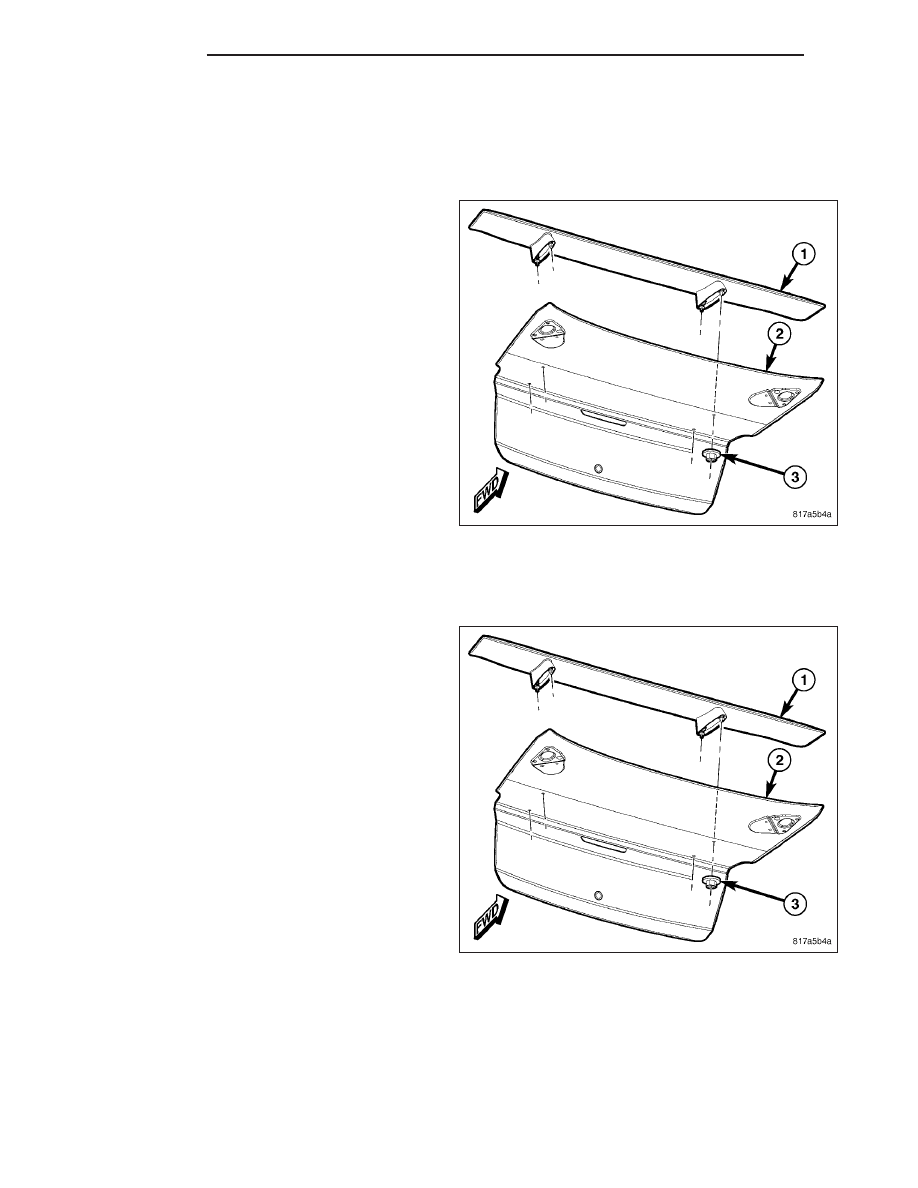

DECKLID - SPOILER

REMOVAL

NOTE: On SRT 8 vehicles only.

1. Remove spoiler nuts from spoiler studs..

2. Remove spoiler (1) from decklid (2).

INSTALLATION

NOTE: SRT 8 vehicles only

1. Insert spoiler studs through decklid (2) holes.

2. Install nuts (3) to spoiler studs.

3. Torque nuts to 6 N·m (4.4 ft. lbs.)

23 - 30

DECKLID

LX

DOOR - FRONT

TABLE OF CONTENTS

page

page

DOOR - FRONT

DESCRIPTION - FASTENER . . . . . . . . . . . . . . . . . . . 32

DOOR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

EXTERIOR HANDLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

GLASS

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

HINGE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

LATCH

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

LOCK CYLINDER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

STRIKER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

TRIM PANEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

WATERSHIELD

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

WINDOW REGULATOR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
