DECKLID

REMOVAL

1. Open the deck lid.

2. Disconnect and isolate the battery negative cable.

3. Remove the cover from over the latch on the inside

of the deck lid. (Refer to 23 - BODY/DECKLID/
COVER - DECKLID LATCH - REMOVAL).

4. Disconnect the connector (2) of the body wire har-

ness take out for the deck lid (1) from the latch
connector receptacle (3).

5. Disengage the two retainers (4) that secure the

deck lid take out (2) of the body wire harness to
the underside of the deck lid.

6. Disengage the wire grommet (1) near the right

hinge from the underside of the deck lid.

7. Carefully remove the deck lid take out of the body

wire harness from between the inner and outer
deck lid panels.

23 - 20

DECKLID

LX

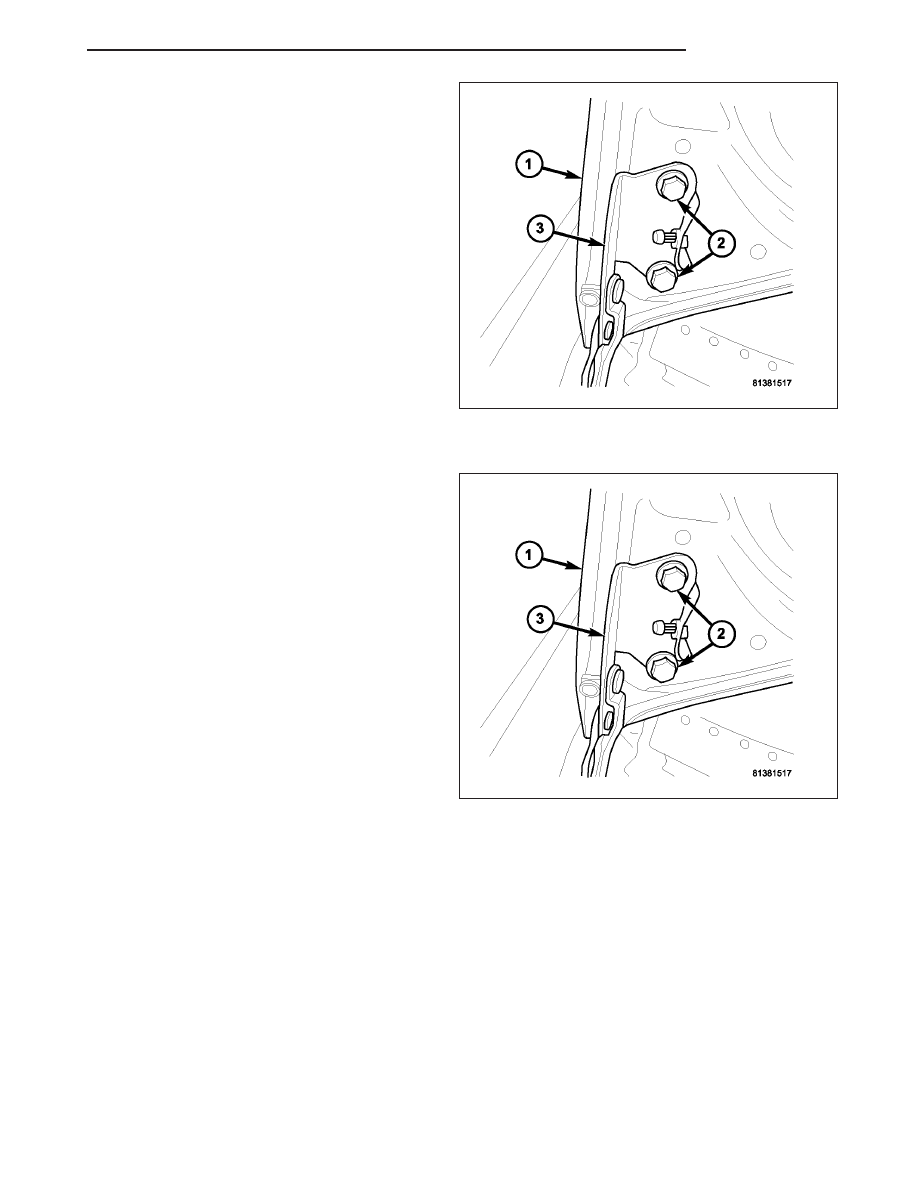

8. Mark both upper hinge bracket (3) locations on the

deck lid inner panel (1) to aid reinstallation.

9. With the aid of an assistant, support the deck lid

while removing the two screws (2) that secure each
upper hinge bracket to the deck lid.

10. Remove the deck lid from the vehicle.

INSTALLATION

1. With the aid of an assistant, support and position

the deck lid (1) to the two upper hinge brackets (3)
on the vehicle.

2. Install and tighten the two screws (2) that secure

each upper hinge bracket to the deck lid. Tighten
the screws to 28 N·m (21 ft. lbs.).

LX

DECKLID

23 - 21

3. Carefully route the deck lid take out (2) of the body

wire harness between the inner and outer deck lid
panels.

4. Engage the wire grommet (1) into the hole near the

right hinge on the underside of the deck lid.

5. Engage the two retainers (4) that secure the deck

lid take out (2) of the body wire harness to the
underside of the deck lid.

6. Reconnect the connector (2) of the body wire har-

ness take out for the deck lid (1) to the latch con-
nector receptacle (3).

7. Reinstall the cover over the latch on the inside of

the deck lid. (Refer to 23 - BODY/DECKLID/
COVER - DECKLID LATCH - INSTALLATION).

8. Reconnect the battery negative cable.

9. Close the deck lid.

10. Adjust the deck lid hinge positions and upper

overslam

bumpers

as

necessary

to

achieve

proper spacing and operation.

23 - 22

DECKLID

LX

HINGE

REMOVAL

1. Open and support the deck lid (1) with a suitable

prop or block.

2. Remove the support cylinder from the deck lid

hinge. (Refer to 23 - BODY/DECKLID/CYLINDER -
DECKLID SUPPORT - REMOVAL).

3. Mark the upper hinge bracket (3) location on the

deck lid inner panel to aid reinstallation.

4. Remove the two screws (2) that secure the hinge

to the deck lid.

5. Mark the lower hinge bracket (1) location on the

deck lid opening drain trough to aid reinstallation.

6. Remove the three screws (2) that secure the hinge

to the drain trough.

7. Remove the deck lid hinge from the vehicle.

LX

DECKLID
