BUMPER

REMOVAL

LOWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
UPPER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

INSTALLATION

LOWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
UPPER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

COVER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

DECKLID

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

HINGE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

LATCH

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

LATCH STRIKER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

SUPPORT CYLINDER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

DECKLID - SPOILER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

23 - 16

DECKLID

LX

BUMPER

REMOVAL

LOWER

1. Open the deck lid.

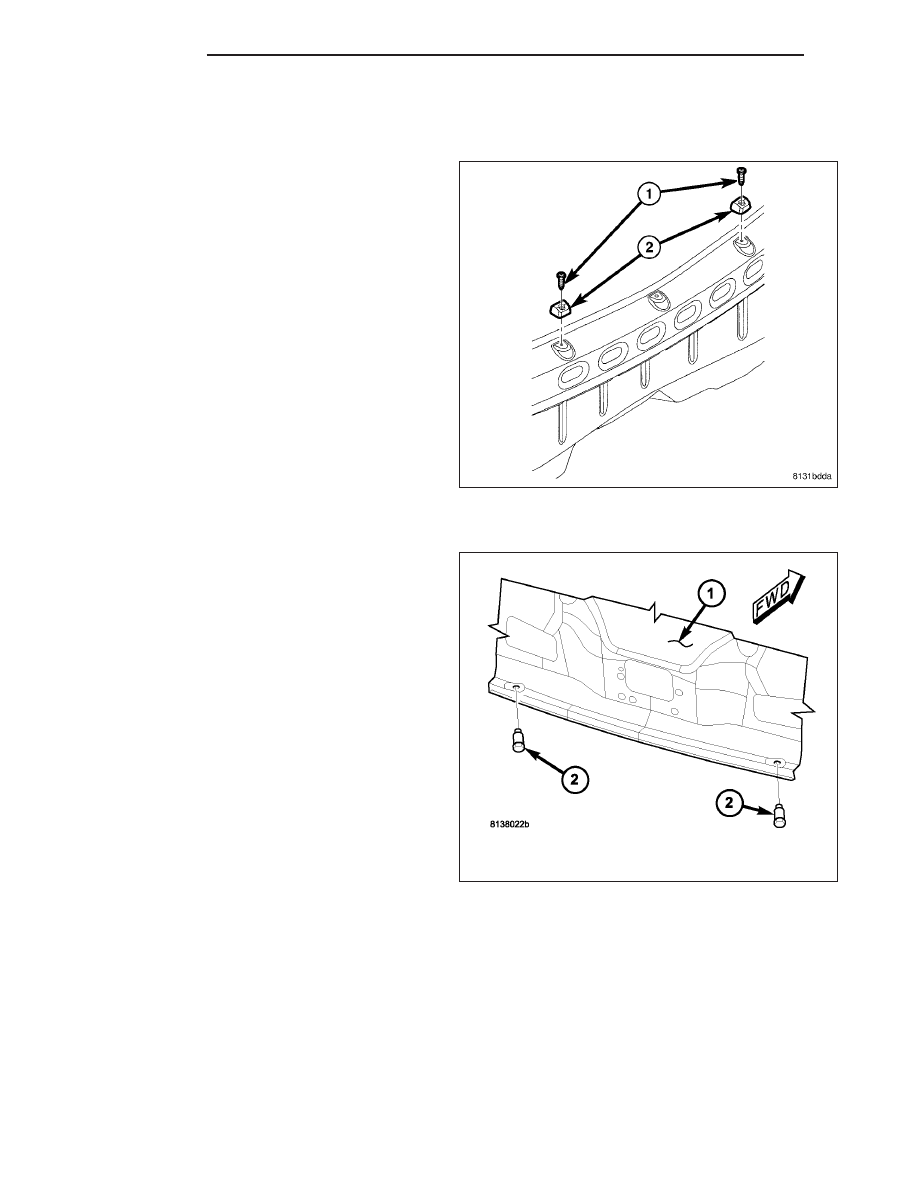

2. Remove the push-pin fastener (1) that secures the

lower bumper (2) to the rear fascia flange that
extends over the deck opening lower panel.

3. Remove the bumper.

UPPER

1. Open the deck lid.

2. Unscrew the upper bumper (2) from the lower

flange of the deck lid inner panel (1).

LX

DECKLID

23 - 17

INSTALLATION

LOWER

1. Position the lower bumper (2) to the rear fascia

flange that extends over the deck opening lower
panel.

2. Secure the bumper with a push-pin fastener.

3. Close the deck lid.

UPPER

1. Screw the upper bumper (2) into the hole in the

lower flange of the deck lid inner panel (1).

2. Thread the bumper in or out of the deck lid as nec-

essary to achieve proper deck lid closing and align-
ment.

3. Close the deck lid.

23 - 18

DECKLID

LX

COVER

REMOVAL

1. Open the deck lid.

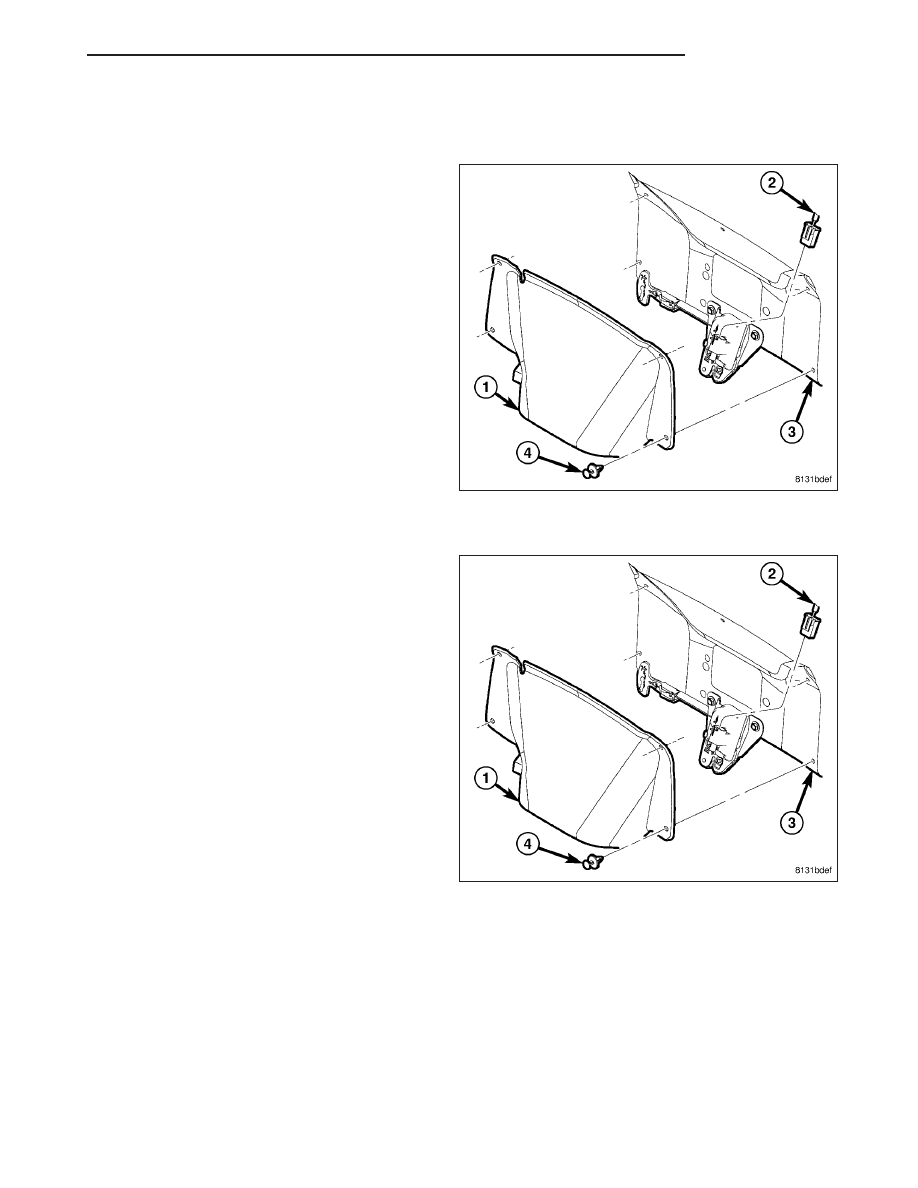

2. Remove the four push-pin fasteners (4) that secure

the latch cover (1) to the deck lid inner panel (3).

3. Disengage the emergency latch release T-handle

from the cover.

4. Remove the cover from the deck lid inner panel.

INSTALLATION

1. Position the latch cover (1) over the latch on the

deck lid inner panel (3).

2. Engage the emergency latch release T-handle

through the slit in the cover.

3. Align the mounting holes in the cover to the holes

in the deck lid inner panel.

4. Install the four push-pin fasteners that secure the

cover to the deck lid.

5. Close the deck lid.

LX

DECKLID
