8. Install the oil screen (1) to the transfer plate.

9. Install separator plate (1) to transfer plate (2).

10. Install the two separator plate-to-transfer plate

screws (2).

21 - 854

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

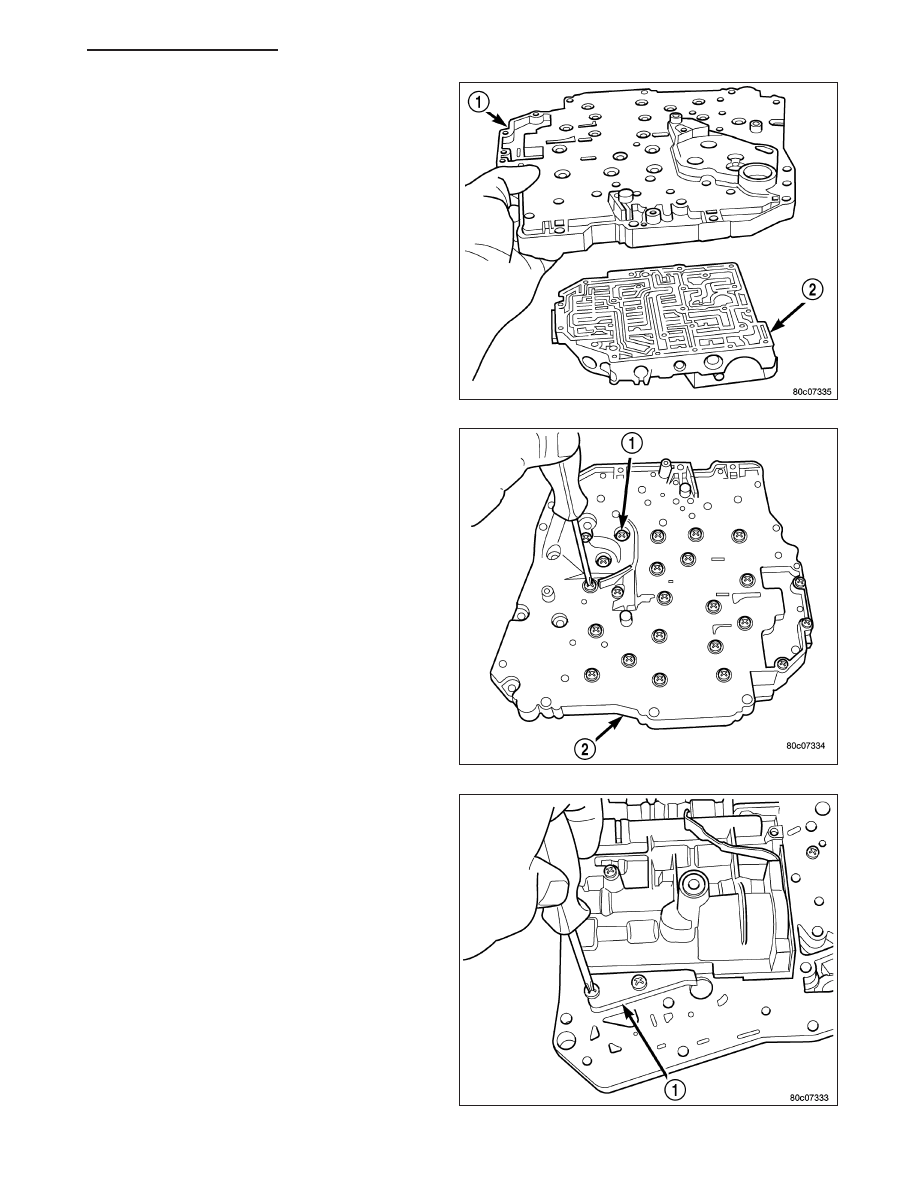

11. Install the transfer plate (1) to the valve body (2).

12. Install the transfer plate-to-valve body screws (1)

and torque to 5 N·m (45 in. lbs.).

13. Install the stiffener plate (1).

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 855

14. Install the solenoid/pressure switch assembly (1)

and screws to the transfer plate and torque to 5.5
N·m (50 in. lbs.).

15. Install the manual shaft/rooster comb (3) and

transmission range sensor (1) to the valve body.

16. Install the TRS/manual shaft retaining screw (1)

and torque to 5 N·m (45 in. lbs.).

17. Install manual shaft seal.

21 - 856

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

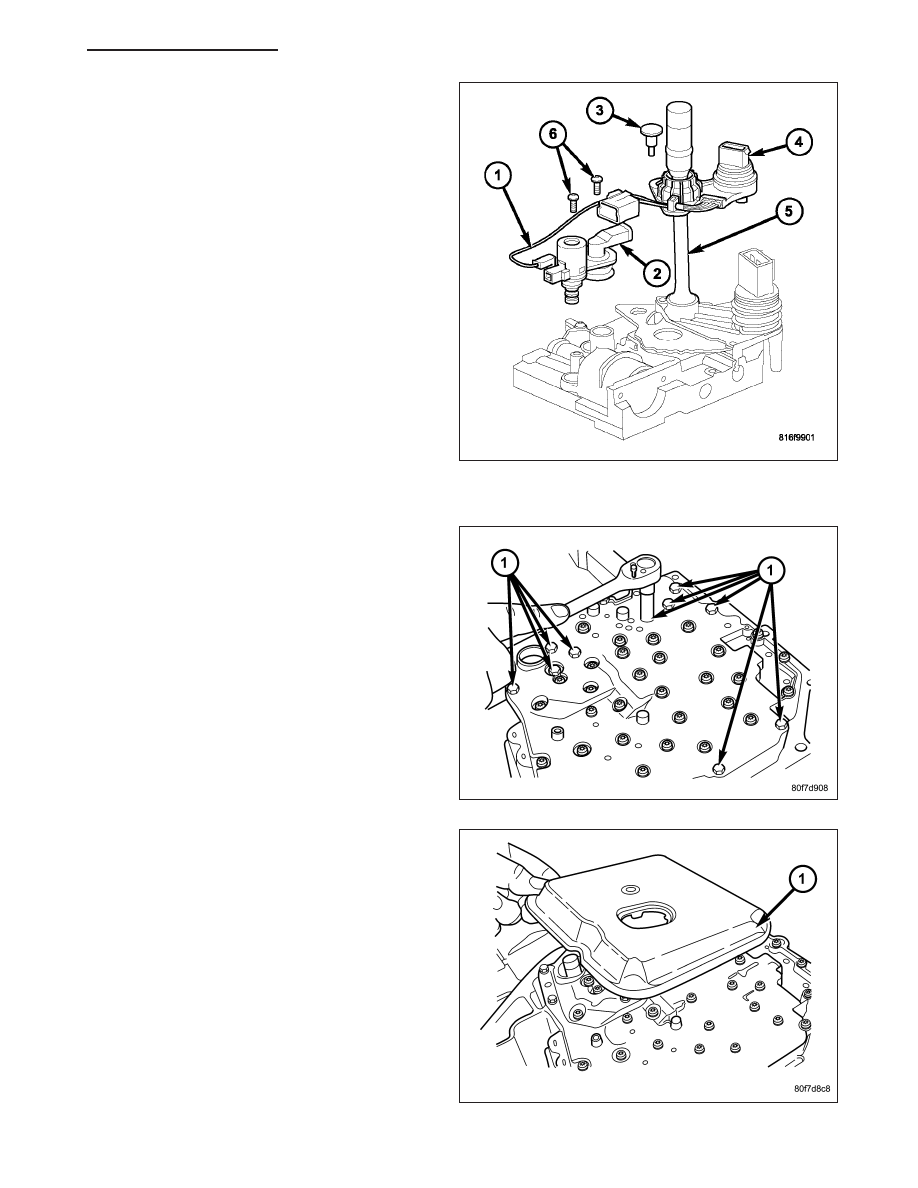

18. Install the variable line pressure header onto the

manual shaft (5).

19. Install the shoulder screw (3) to hold the variable

line pressure header (4) to the valve body.

20. Install the pressure control solenoid and line pres-

sure sensor into the valve body.

21. Install the screws (6) to hold the pressure control

solenoid (1) and line pressure sensor (2) to the
valve body.

22. Install the electrical connectors to the pressure

control solenoid (1) and the line pressure sensor
(2).

INSTALLATION

1. Install valve body into position and start bolts (1).

Torque valve body to transmission case bolts (1) to
12 N·m (105 in. lbs.) torque.

2. Install transmission oil filter (1).

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 857
