22. Remove all valves and springs.

23. Cleanliness through entire disassembly and assembly of the valve body cannot be overemphasized. When dis-

assembling, each part should be washed in a suitable solvent, then dried by compressed air. Do not wipe
parts with shop towels. All mating surfaces in the valve body are accurately machined; therefore, careful han-
dling of all parts must be exercised to avoid nicks or burrs.

ASSEMBLY

NOTE: If the valve body assembly is being reconditioned or replaced, it is necessary to perform the Quick
Learn Procedure using the scan tool. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/TRANS-
MISSION CONTROL MODULE - STANDARD PROCEDURE)

Valve Body Assembly

1 - VALVE BODY
2 - T/C REGULATOR VALVE
3 - L/R SWITCH VALVE
4 - CONVERTER CLUTCH CONTROL VALVE
5 - MANUAL VALVE
6 - CONVERTER CLUTCH SWITCH VALVE
7 - SOLENOID SWITCH VALVE
8 - REGULATOR VALVE

21 - 850

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

1. Install all valves and springs as shown.

2. Install regulator valve spring retainer (2).

Valve Body Assembly

1 - VALVE BODY
2 - T/C REGULATOR VALVE
3 - L/R SWITCH VALVE
4 - CONVERTER CLUTCH CONTROL VALVE
5 - MANUAL VALVE
6 - CONVERTER CLUTCH SWITCH VALVE
7 - SOLENOID SWITCH VALVE
8 - REGULATOR VALVE

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 851

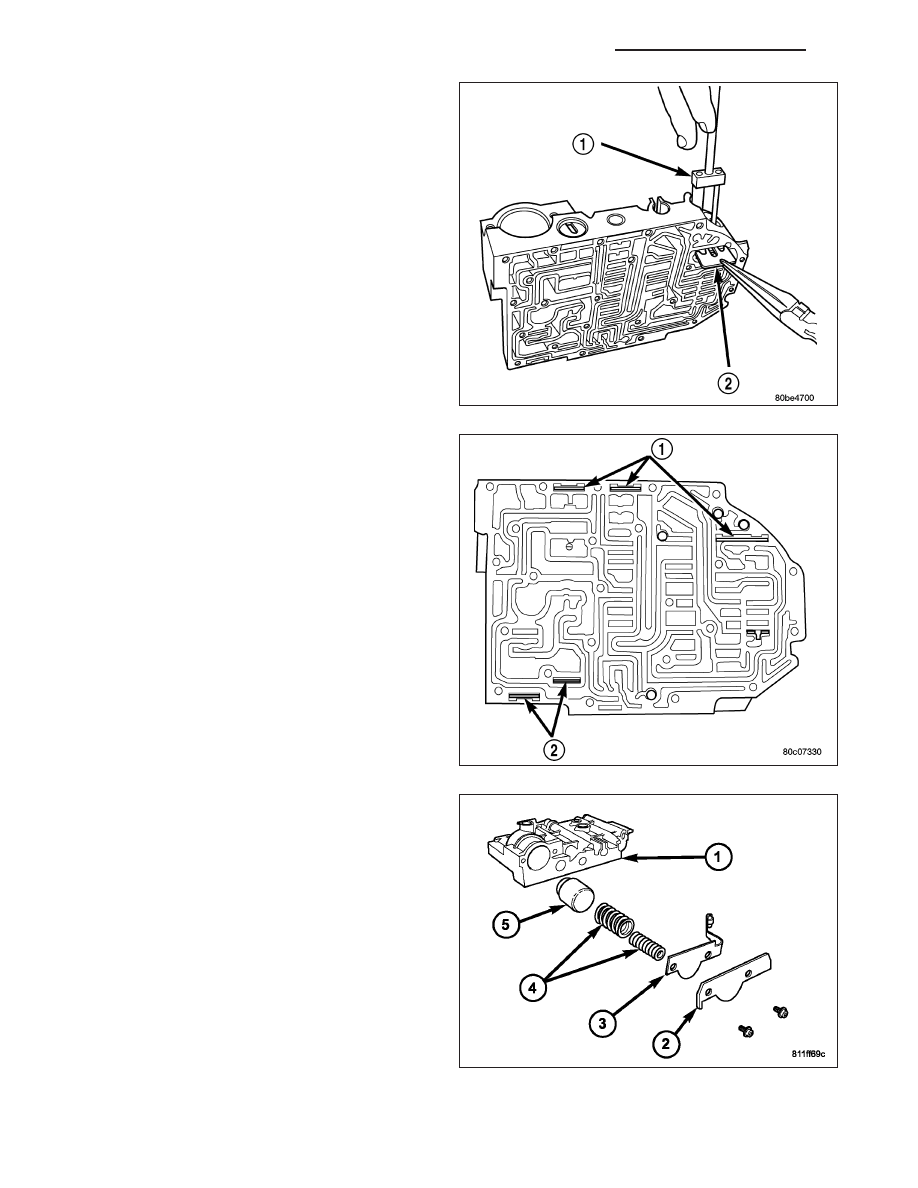

3. Install dual retainer plate (2) using Remover/In-

staller 6301 (1).

4. Verify that all retainers (1, 2) are installed as

shown. Retainers should be flush or below valve
body surface.

5. Install

2/4

Accumulator

components

(1-5)

as

shown. Torque 2/4 Accumulator retainer plate to 5
N·m (45 in. lbs.).

21 - 852

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

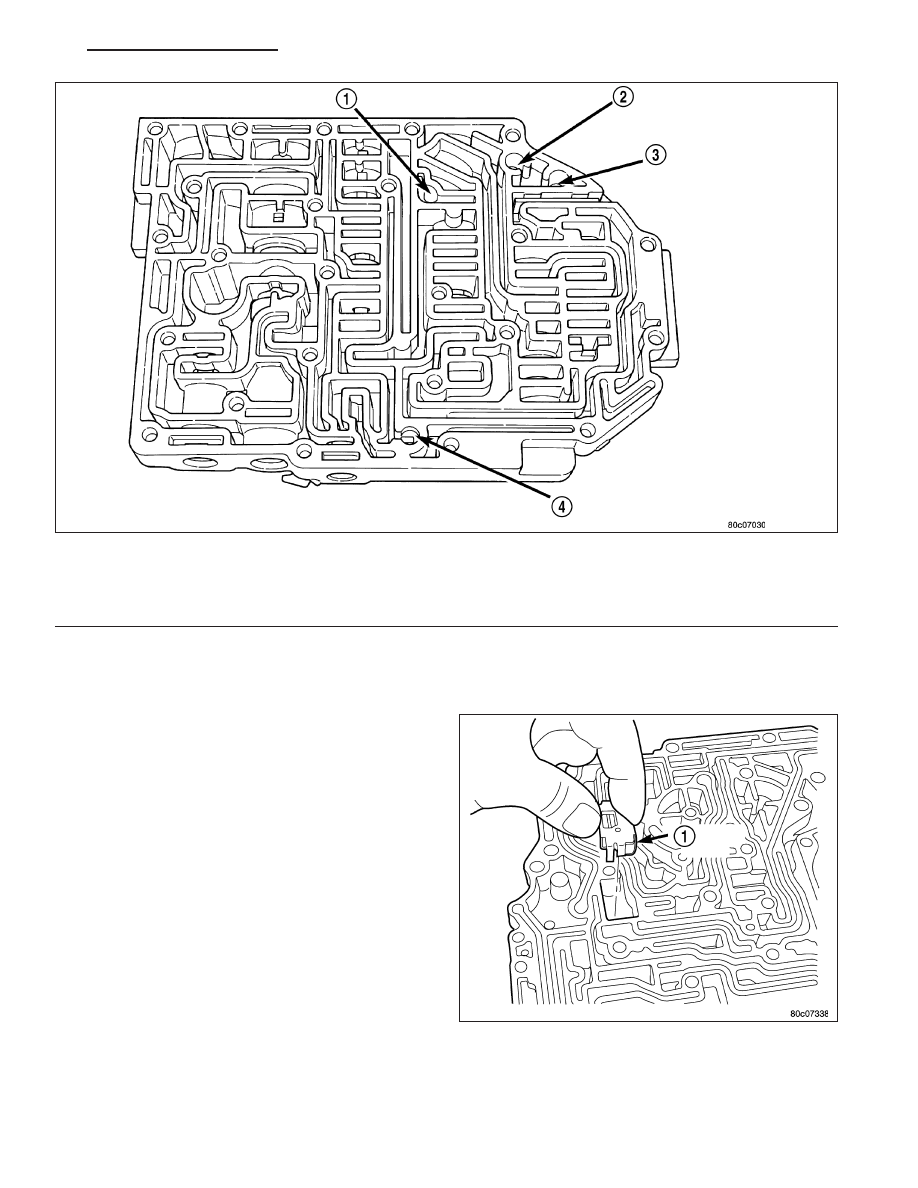

6. Install check balls into position as shown. If necessary, secure them with petrolatum or transmission assembly

gel for assembly ease.

7. Install thermal valve (1) to the transfer plate.

Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - (#5) BALL CHECK LOCATION
4 - (#3) BALL CHECK LOCATION
