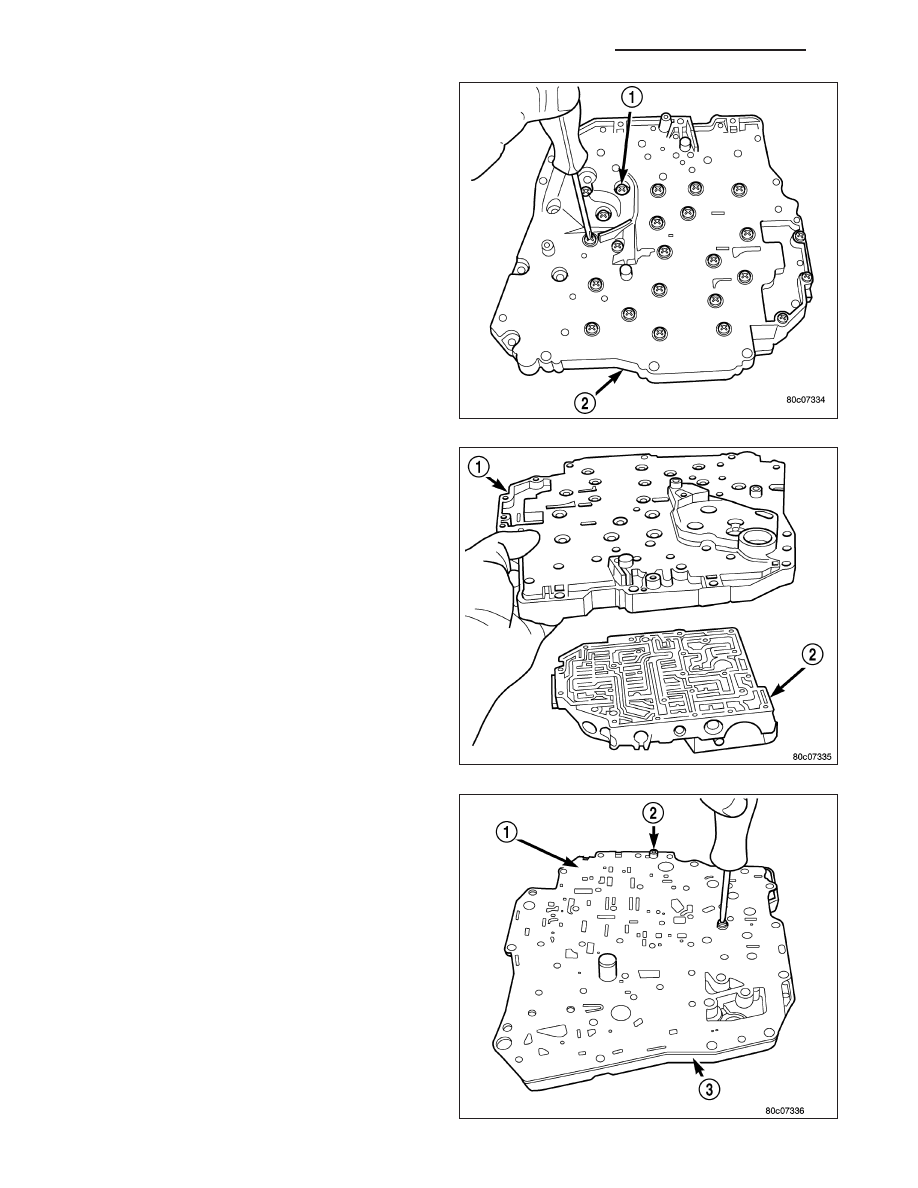

11. Invert valve body assembly and remove transfer

plate-to-valve body screws (1).

12. Remove transfer/separator plate (1) from valve

body (2)

13. Remove separator plate-to-transfer plate screws

(2).

21 - 846

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

14. Remove separator plate (1) from transfer plate

(2).

15. Remove the oil screen (1) from the transfer plate.

16. Remove thermal valve (1) from transfer plate.

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 847

17. Remove valve body check balls (1-4). Note their location for assembly ease.

18. Remove 2/4 accumulator assembly (1-5).

Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - (#5) BALL CHECK LOCATION
4 - (#3) BALL CHECK LOCATION

21 - 848

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

19. Remove dual retainer plate (2) from valve body.

Use Remover/Installer 6301 (1) to remove plate
(2).

20. Remove regulator valve spring retainer (2).

21. Remove remaining retainers (1, 2).

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 849
