Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 1856

5. 5.7L/6.1L Engine – Unthread tube nut, then remove

pressure hose (2) from pump (1).

6. Raise and support vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCEDURE)

7. Remove belly pan. (Refer to 23 - BODY/EXTERIOR/BELLY PAN - REMOVAL)

8. Remove screw fastening pressure hose routing

clamp (1) to front of engine cradle (2).

9. Remove screw fastening pressure hose routing

clamp to left side of engine cradle.

19 - 242

PUMP

LX

10. Unthread return hose tube nut (1), then remove

return hose from steering gear (2).

11. Unthread pressure hose tube nut (3), then remove

pressure hose from steering gear (2) and vehicle.

RWD

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Siphon power steering fluid from pump reservoir.

3. Remove air cleaner housing and inlet tube to throt-

tle body. (Refer to 9 - ENGINE/AIR INTAKE SYS-
TEM/AIR CLEANER HOUSING - REMOVAL)

LX

PUMP

19 - 243

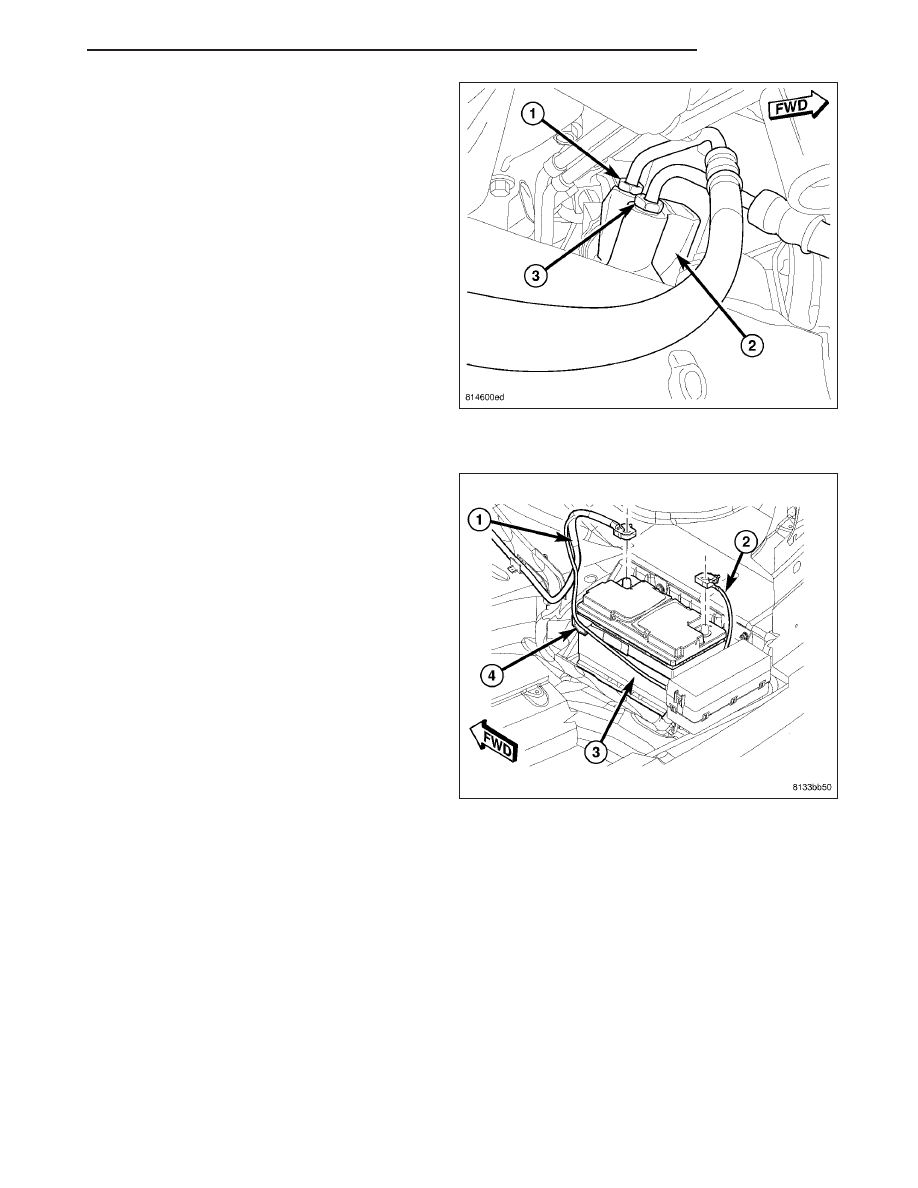

4. 2.7L/3.5L Engines – Unthread tube nut, then

remove pressure hose (2) from pump (1).

5. 5.7L/6.1L Engines – Unthread tube nut, then

remove pressure hose (2) from pump (1).

6. 3.0L Diesel Engine – Unthread tube nut, then

remove pressure hose (2) from pump (1).

19 - 244

PUMP

LX

7. Raise and support vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCEDURE)

8. Remove belly pan. (Refer to 23 - BODY/EXTERIOR/BELLY PAN - REMOVAL)

9. Remove screw (5) securing pressure hose (1) rout-

ing clamp to front of engine cradle (3).

10. Remove screw (4) fastening routing clamps secur-

ing pressure (1) and return (2) hoses to right side
of engine cradle (3).

11. Unthread pressure hose tube nut (2) from steering

gear (1).

12. Remove pressure hose from vehicle.

LX

PUMP

19 - 245
