RHD

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Siphon power steering fluid from pump reservoir.

3. Remove air cleaner housing and inlet tube to throt-

tle body. (Refer to 9 - ENGINE/AIR INTAKE SYS-
TEM/AIR CLEANER HOUSING - REMOVAL)

4. 2.7L/3.5L Engines – Unthread tube nut, then

remove pressure hose (2) from pump (1).

19 - 246

PUMP

LX

5. 5.7L/6.1L Engines – Unthread tube nut, then

remove pressure hose (2) from pump (1).

6. 3.0L Diesel Engine – Unthread tube nut, then

remove pressure hose (2) from pump (1).

7. Raise and support vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCEDURE)

8. Remove belly pan. (Refer to 23 - BODY/EXTERIOR/BELLY PAN - REMOVAL)

LX

PUMP

19 - 247

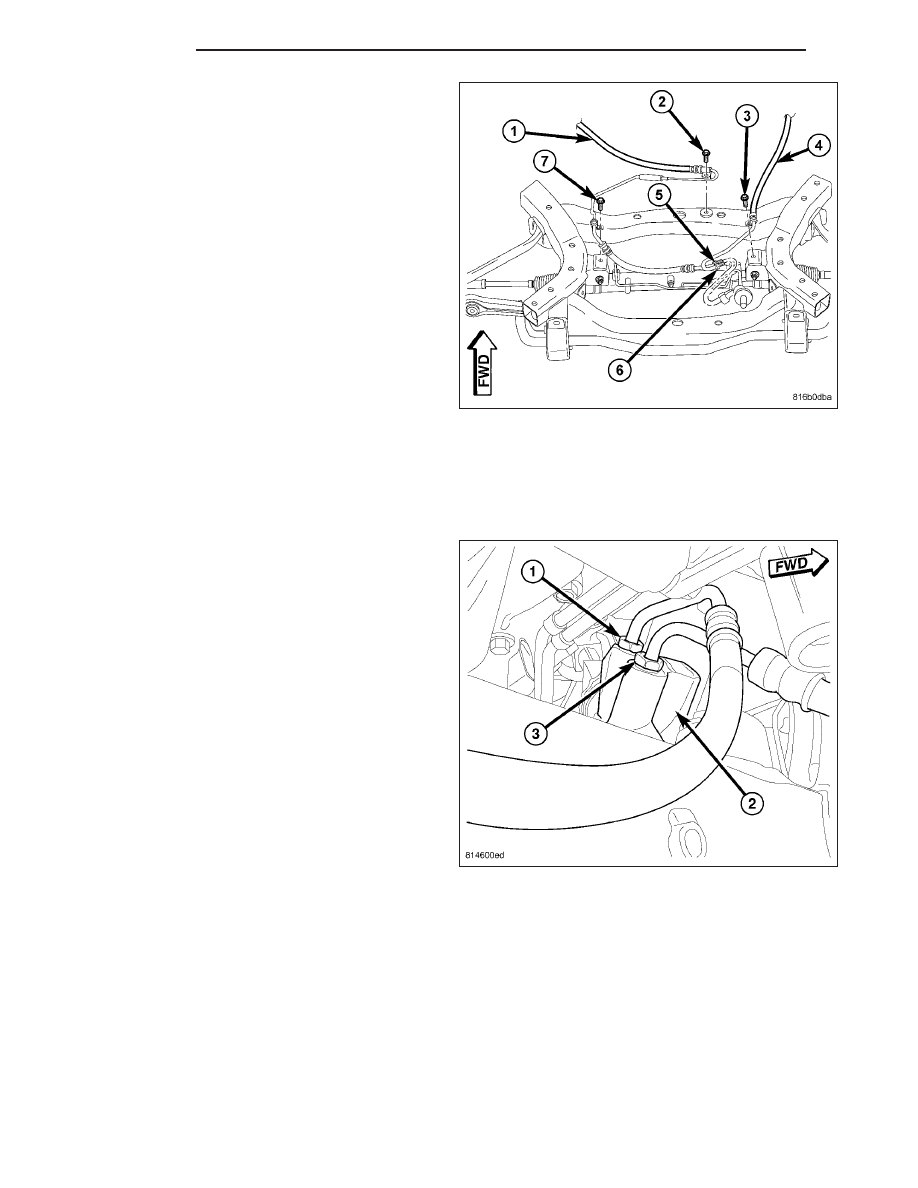

9. Remove screws (2) securing pressure hose (1)

routing clamp to engine cradle.

10. Remove screw (7) securing pressure hose (1)

routing clamp to engine cradle.

11. Unthread pressure hose tube nut (5) from steering

gear.

12. Remove pressure hose (1) from vehicle.

INSTALLATION

AWD

1. Install pressure hose in engine compartment from underneath.

NOTE: Always use a NEW O-ring on the end of the
pressure or return hose at the gear.

2. Lubricate NEW O-ring on steering gear end of

pressure hose with clean power steering fluid.

3. Insert pressure hose into steering gear (2) port and

install tube nut (3). Do not tighten tube nut at
this time.

4. Lubricate NEW O-ring on steering gear end of

return hose with clean power steering fluid.

5. Insert return hose into steering gear (2) port and

install tube nut (1). Do not tighten tube nut at
this time.

19 - 248

PUMP

LX

6. Route pressure hose along left side of engine cra-

dle. Install screw through routing clamp and secure
hose to left side of engine cradle.

7. Route pressure hose along front of engine cradle.

Install screw through routing clamp (1) and secure
hose to front of engine cradle (2).

8. Tighten pressure (3) and return (1) hose tube nuts

at steering gear (2) to 47 N·m (35 ft. lbs.).

9. Install belly pan. (Refer to 23 - BODY/EXTERIOR/

BELLY PAN - INSTALLATION)

10. Lower vehicle.

NOTE: Always use a NEW O-ring on the end of the pressure hose.

11. Lubricate NEW O-ring on power steering pump end of pressure hose with clean power steering fluid.

LX

PUMP

19 - 249
