FLUID COOLER

DESCRIPTION

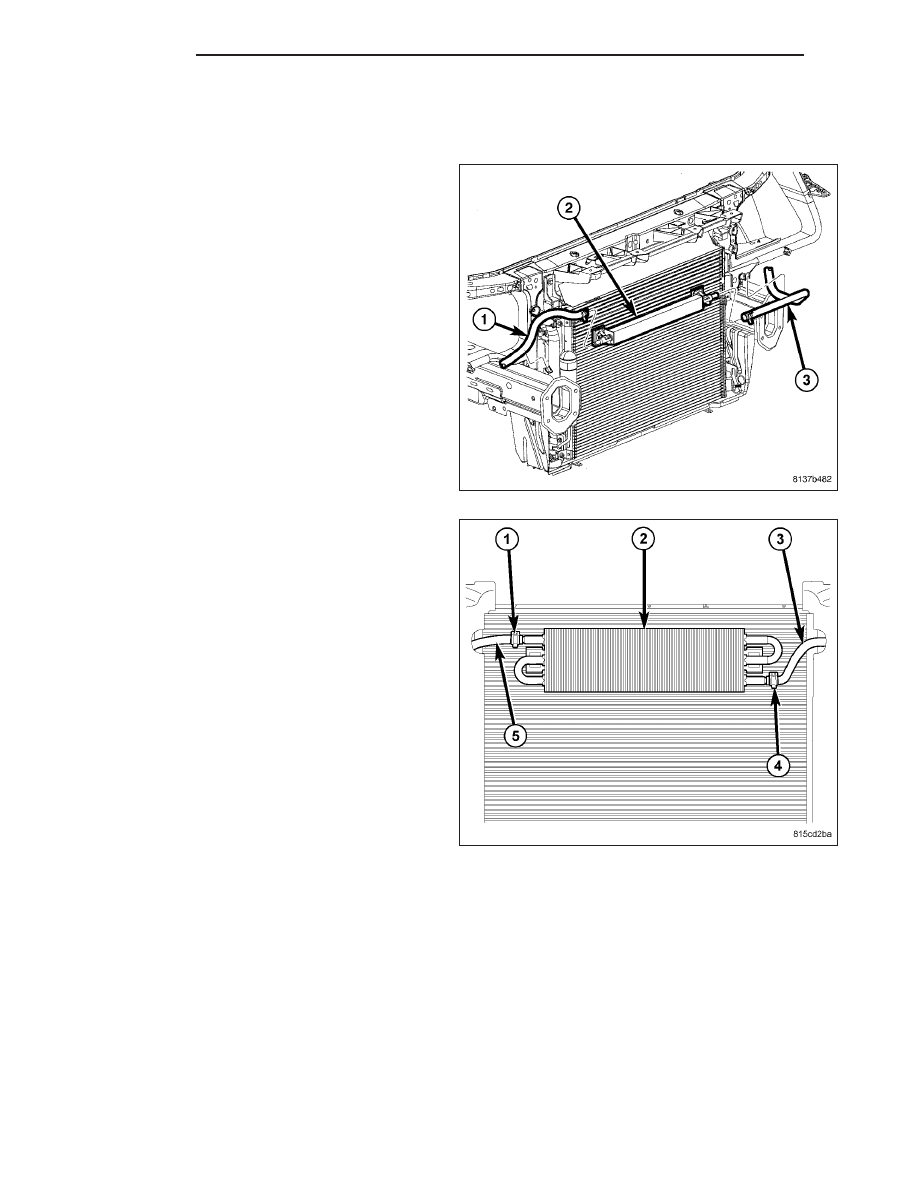

This vehicle uses a fluid-to-air type power steering
fluid cooler (2) with external cooling fins. The cooler
mounts to clips attached to the front of the cooling
module.

Unlike the standard power steering fluid cooler which
makes one pass across the cooling module, the SRT8
(and Police Package) cooler (2) makes three passes
across the front of the cooling module.

19 - 234

PUMP

LX

REMOVAL

FLUID COOLER

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Siphon power steering fluid from pump reservoir.

3. Raise and support vehicle. (Refer to LUBRICATION

& MAINTENANCE/HOISTING - STANDARD PRO-
CEDURE)

4. Remove belly pan. (Refer to 23 - BODY/EXTERI-

OR/BELLY PAN - REMOVAL)

5. Remove hose clamp, then return hose (1) from

steering gear at cooler (2).

6. Remove hose clamp, then return hose (3) to reser-

voir at cooler (2).

LX

PUMP

19 - 235

7. Push in on cooler mounting clip tabs.

8. Remove cooler from clips mounted to cooling

module.

FLUID COOLER - SRT8/POLICE PACKAGE

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Siphon power steering fluid from pump reservoir.

3. Raise and support vehicle. (Refer to LUBRICATION

& MAINTENANCE/HOISTING - STANDARD PRO-
CEDURE)

4. Remove belly pan. (Refer to 23 - BODY/EXTERI-

OR/BELLY PAN - REMOVAL)

19 - 236

PUMP

LX

5. Remove hose clamp (1), then return hose (5) from

steering gear at cooler (2).

6. Remove hose clamp (4), then return hose (3) to

reservoir at cooler (2).

7. Push in on cooler mounting clip tabs.

8. Remove cooler from clips mounted to cooling

module.
