9. Remove the telescoping lever from the SCCM.

INSTALLATION

1. Install the telescoping lever to the SCCM.

19 - 166

COLUMN SERVICE INFORMATION

LX

2. Install the screws (4) fastening the telescoping

steering lever to the SCCM (5).

3. If equipped with ESP, install the steering angle

sensor (1) to the SCCM (2).

4. Install the clockspring screws (1). (Refer to 8 -

ELECTRICAL/RESTRAINTS/CLOCKSPRING

-

REMOVAL).

LX

COLUMN SERVICE INFORMATION

19 - 167

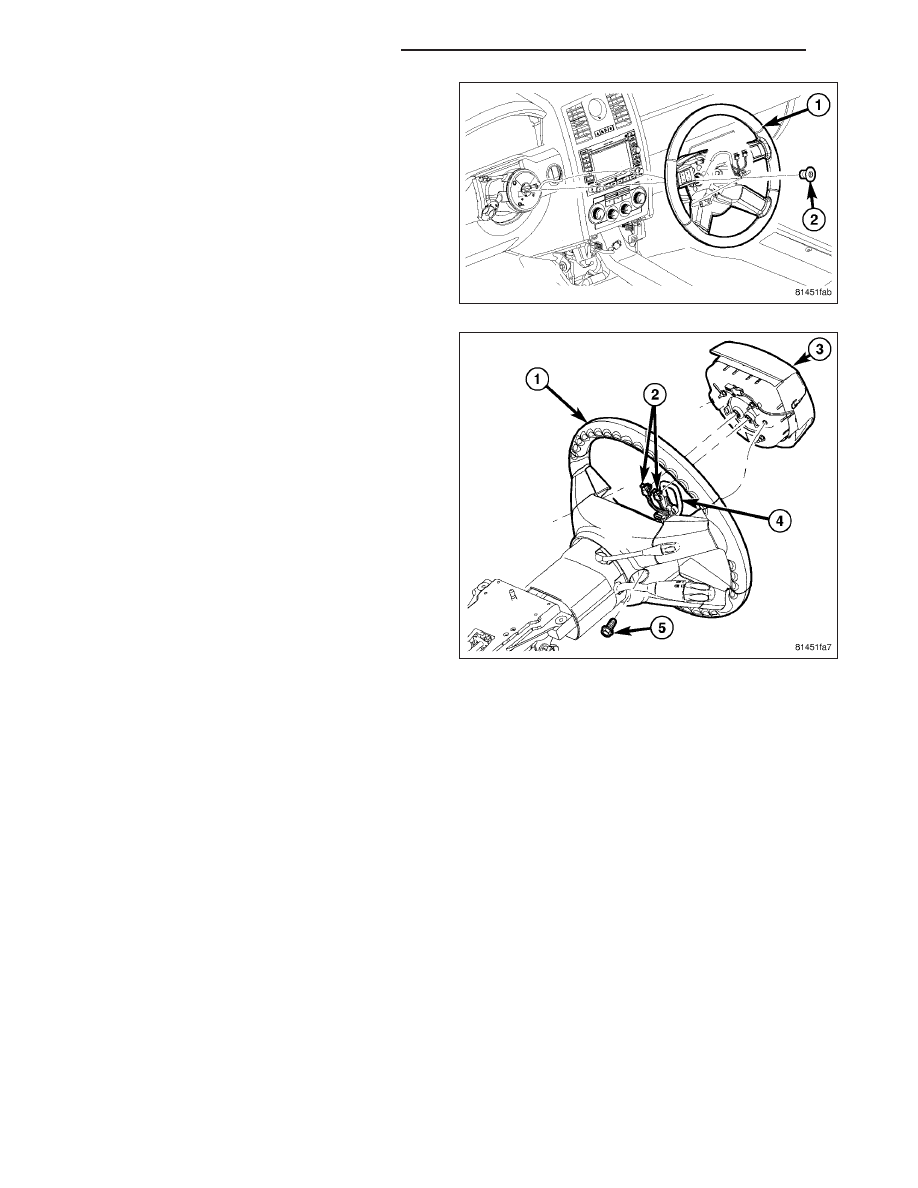

5. Align the spline on the steering wheel hub to shaft.

6. Then install the steering wheel (1) and install a

NEW retainer bolt (2). Tighten the bolt to 70 N·m
(52 ft. lbs.).

7. Install the airbag (3). (Refer to 8 - ELECTRICAL/

RESTRAINTS/DRIVER AIRBAG - REMOVAL)

8. Install the negative battery terminal on the battery.

It is important that this is performed properly
(including calibration of steering angle sensor if
equipped with ESP). (Refer to 8 - ELECTRICAL/
BATTERY SYSTEM - STANDARD PROCEDURE)

9. Test the operation of the horn, lights and any other

functions that are steering column operated.

19 - 168

COLUMN SERVICE INFORMATION

LX

LEVER-GEAR SHIFT

REMOVAL

WARNING: Before servicing the steering column the airbag system must be disarmed. Refer to electrical
restraint system for service procedures. Failure to do so may result in accidental deployment of the airbag
and possible personal injury.

1. Disconnect the negative (ground) cable from the battery.

2. Remove the steering column opening cover (1) (Refer to 23 - BODY/INSTRUMENT PANEL/STEERING COL-

UMN OPENING COVER - REMOVAL).

3. Remove the steering column opening reinforce-

ment (1).

LX

COLUMN SERVICE INFORMATION

19 - 169
