INSTALLATION

1. Align the lower coupling (2), then carefully slide it

onto steering gear input shaft (3).

2. Install a NEW pinch bolt (1) to the steering cou-

pling (2) at the steering gear (3). Tighten the pinch
bolt to 54 N·m (40 ft. lbs).

3. Align the pin on the steering shaft with the nut in

the lower coupling shaft and slide the shaft (3) into
the lower coupling (5).

4. Install a NEW steering coupling pinch bolt (4).

Tighten the pinch bolt to 31 N·m (23 ft. lbs.).

19 - 158

COLUMN SERVICE INFORMATION

LX

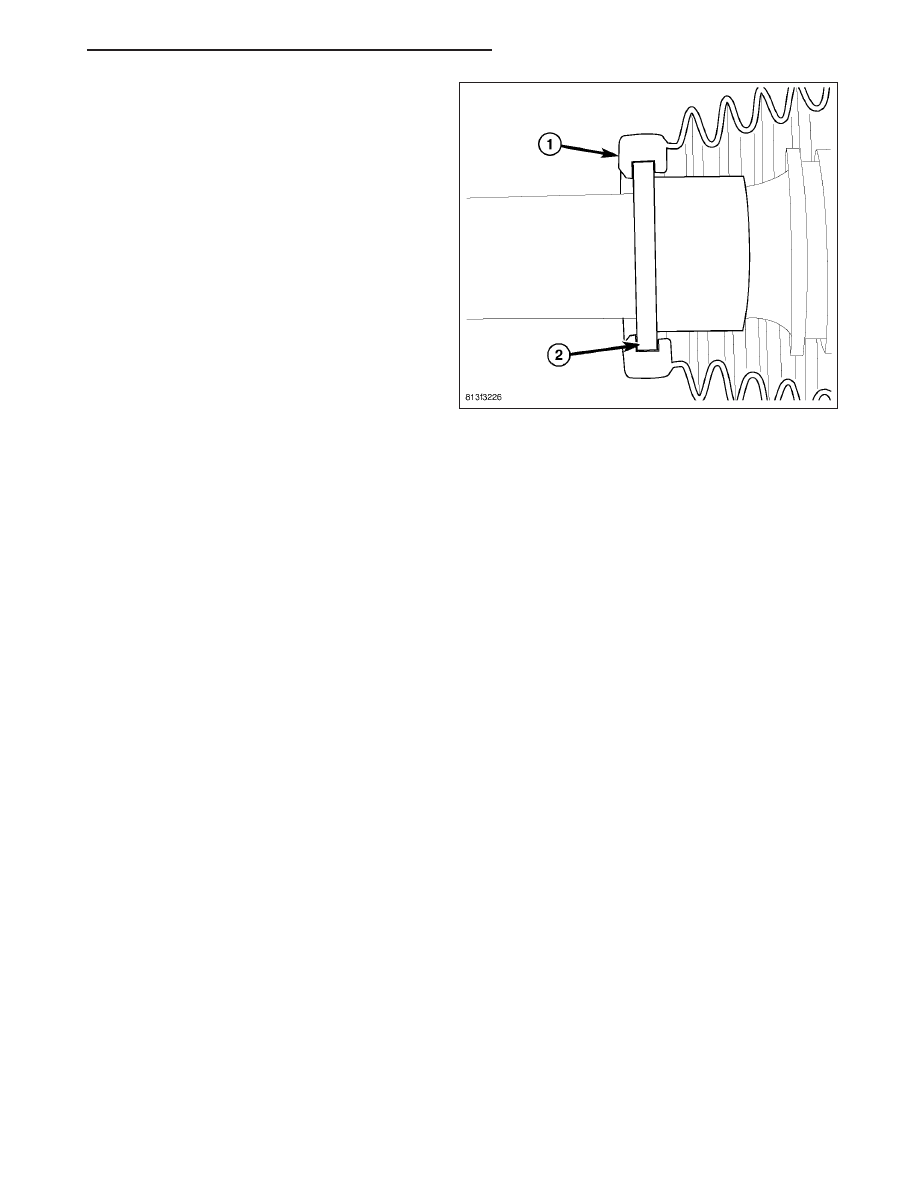

5. Check and make sure the plastic collar (2) on the

column shaft is engaged in the groove within the
boot (1).

6. Lower the vehicle.

7. Remove the steering wheel holder.

8. Check the operation of the steering column for

binding or noises.

LX

COLUMN SERVICE INFORMATION

19 - 159

SHAFT-INTERMEDIATE

REMOVAL

NOTE: This procedure applies to RHD vehicles only. The intermediate shaft (Z-coupling) on the LHD column
is not serviceable.

1. Fully extend or pull out adjustable steering column.

2. Position the front wheels straight-ahead. Center the steering wheel and lock it in place with a steering wheel

holder.

3. Raise and support the vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCE-

DURE)

4. Remove the pinch bolt (3) connecting the interme-

diate shaft (1) to the steering coupling shaft (2).

5. Separate the intermediate shaft (1) from the steer-

ing coupling (2).

6. Lower the vehicle.

7. Remove the two retaining nuts (3) securing the

intermediate shaft to the dash panel.

8. Loosen the shaft seal at the dash panel.

19 - 160

COLUMN SERVICE INFORMATION

LX

9. Remove the pinch bolt (3) securing the intermedi-

ate shaft to the steering column shaft (1).

10. Slide the intermediate shaft (2) off the steering

column shaft (1) and remove it from the vehicle.

INSTALLATION

1. Guide the gear end of the intermediate shaft (1)

through the hole in the dash panel from the pas-
senger compartment side.

2. Push the seal over the studs on the dash panel.

LX

COLUMN SERVICE INFORMATION

19 - 161
