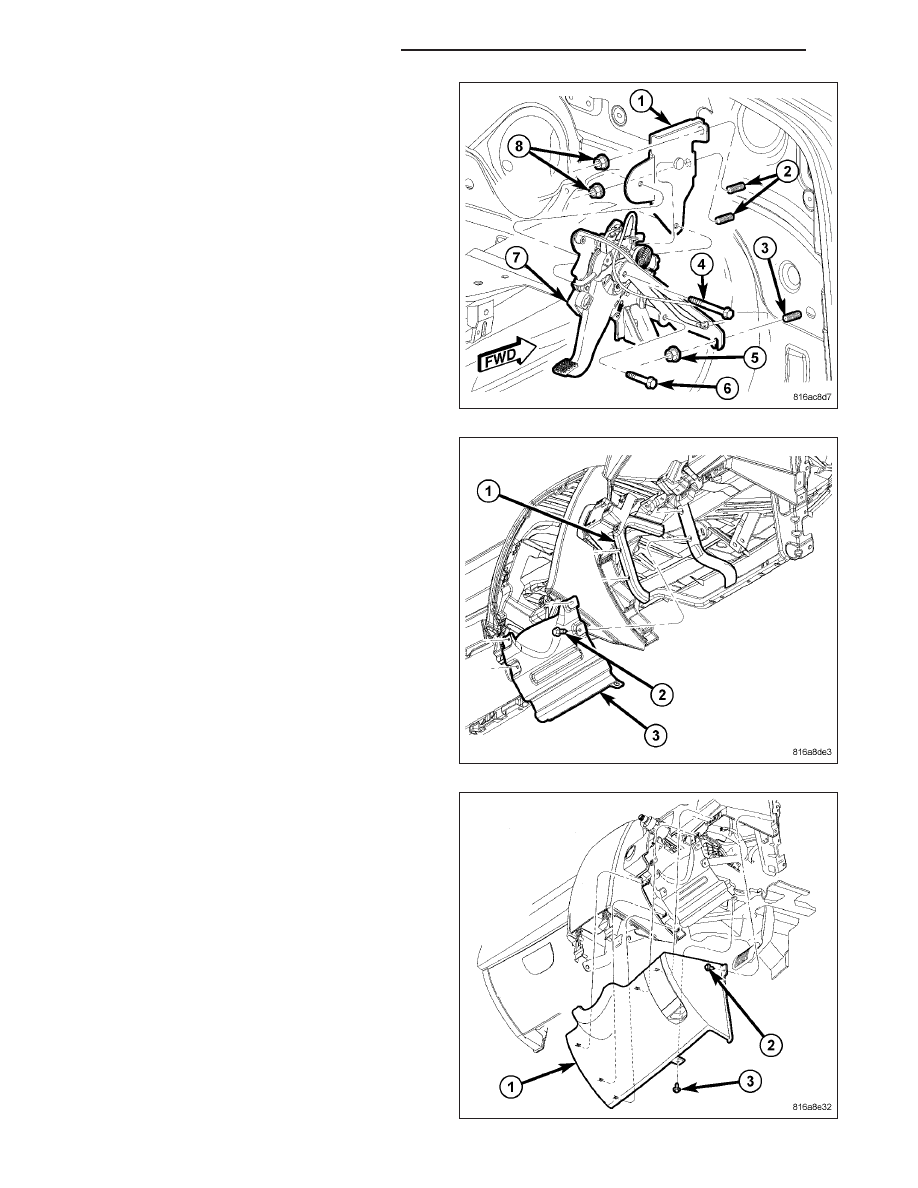

17. Position the parking brake lever over the mount-

ing studs (2, 3) and install the two left side park-
ing brake lever mounting nuts (8) and the right
lower mounting nut (5). Tighten the mounting nuts
to 26 N·m (19 ft. lbs.).

18. Install the steering column opening reinforcement

(3). Tighten the bolts to 8 N·m (71 in. lbs.).

19. Install the steering column opening cover (1).

(Refer to 23 - BODY/INSTRUMENT PANEL/
STEERING

COLUMN

OPENING

COVER

-

INSTALLATION)

19 - 154

COLUMN SERVICE INFORMATION

LX

20. Align the spline on the steering wheel (3) hub to

the steering column (1) shaft.

21. Install the steering wheel (3) and install a NEW

retainer bolt (2). Tighten the bolt to 70 N·m (52 ft.
lbs.).

22. Install the airbag (3). (Refer to 8 - ELECTRICAL/

RESTRAINTS/DRIVER

AIRBAG

-

INSTALLA-

TION)

23. Install the negative battery terminal on the battery.

It is important that this is performed properly
(including calibration of steering angle sensor if
equipped with ESP). (Refer to 8 - ELECTRICAL/
BATTERY SYSTEM - STANDARD PROCEDURE)

24. If new, initialize the shaft lock module using a

scan tool.

CAUTION: If the steering wheel is excessively off-
center while driving, outside of Chassis specifica-
tions, inadvertent ESP activations may occur.

25. Test the operation of the horn, lights and any

other functions that are steering column operated.

LX

COLUMN SERVICE INFORMATION

19 - 155

SPECIFICATIONS

STEERING COLUMN FASTENER TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

DASH SEAL MOUNTING NUTS

7

—

62

GEAR SHIFT LEVER MOUNTING
SCREW

12

9

106

STEERING COLUMN BRACE
MOUNTING SCREW - AT COLUMN

29

21

255

STEERING COLUMN BRACE
MOUNTING SCREW - AT SUPPORT
BEAM

12

9

106

STEERING COLUMN LOWER PIVOT
BOLT

30

22

265

STEERING COLUMN UPPER
MOUNTING SCREWS

30

22

265

STEERING COUPLING PINCH BOLT -
AT GEAR

54

40

—

STEERING COUPLING PINCH BOLT -
AT UPPER COUPLING/INTERMEDIATE
SHAFT

31

23

—

STEERING INTERMEDIATE SHAFT
PINCH BOLT - AT RHD COLUMN

31

23

—

STEERING WHEEL RETAINER BOLT

70

52

—

19 - 156

COLUMN SERVICE INFORMATION

LX

COUPLING-STEERING

REMOVAL

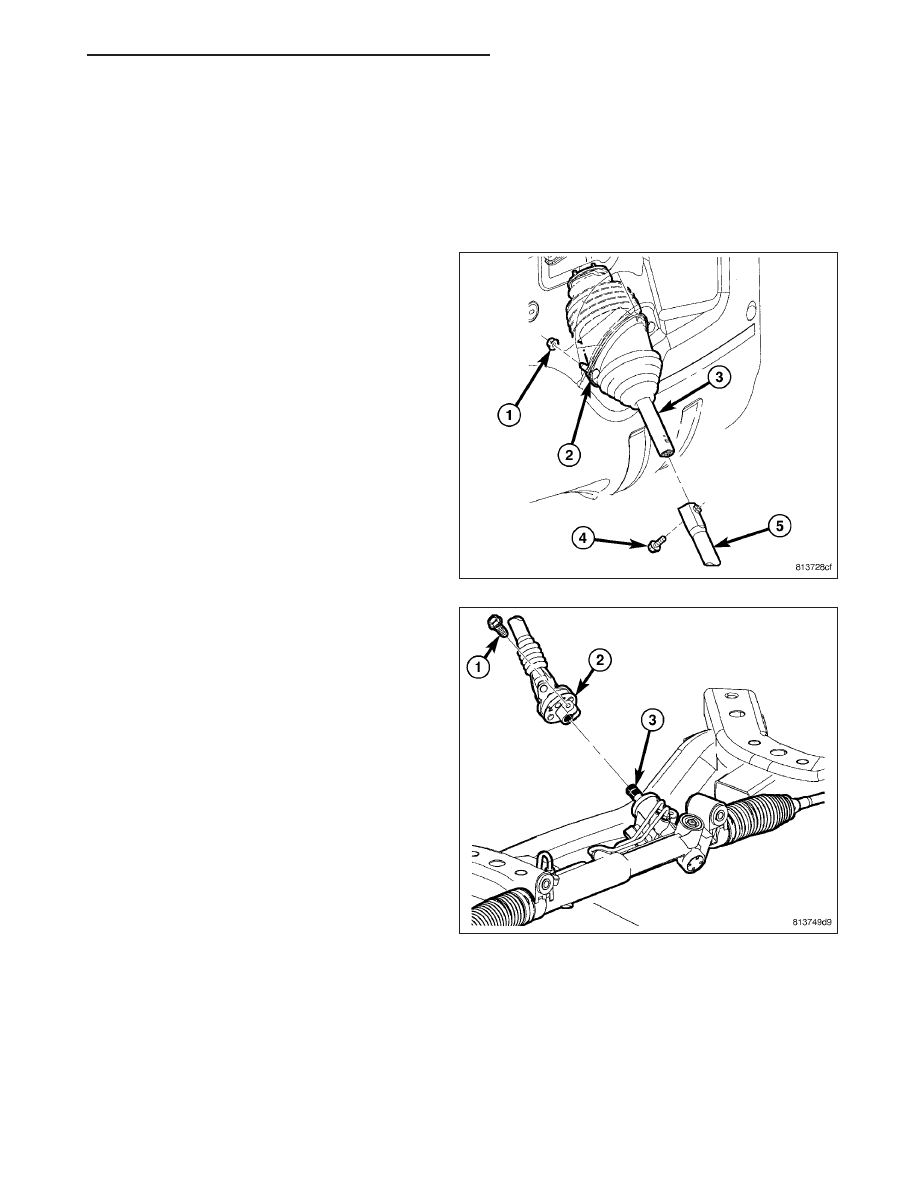

1. Fully extend or pull out adjustable steering column.

2. Center the steering wheel and lock the steering wheel with a steering wheel holder.

3. Raise and support vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCEDURE)

4. Remove the pinch bolt (4) connecting the steering

shaft (3) to the lower steering coupling shaft (5).

5. Separate the lower coupling (5) from the steering

shaft (3).

6. Remove the pinch bolt (1) from the steering cou-

pling (2) at the steering gear (3).

7. Carefully slide the coupling (2) from the steering

gear (3).

8. Remove the steering coupling (2) from the vehicle.

LX

COLUMN SERVICE INFORMATION

19 - 157
