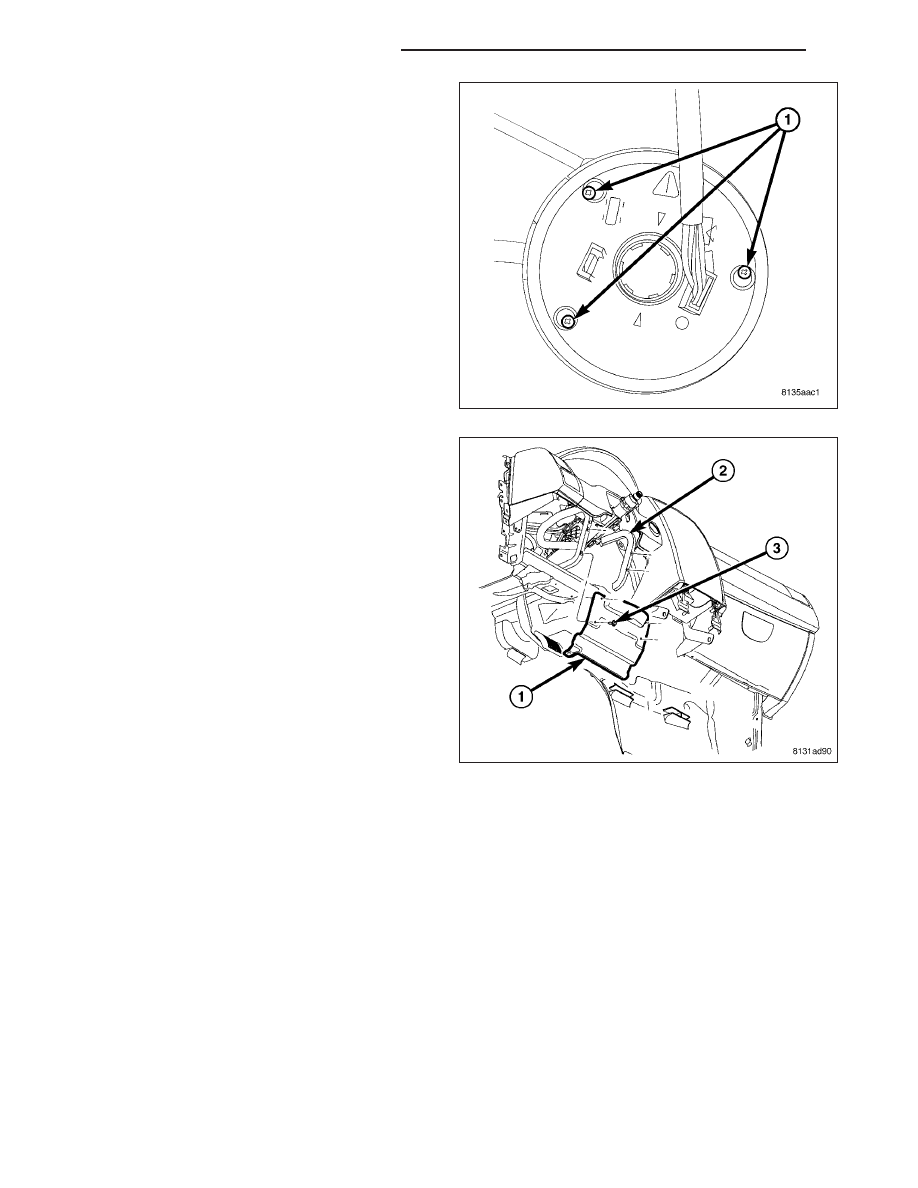

18. Tighten clockspring screw(s) (1) that were backed

out to keep the clockspring from unwinding.

19. Install the steering column opening reinforcement

(1).

19 - 138

COLUMN SERVICE INFORMATION

LX

20. Install the steering column opening cover (1).

21. Align the spline on the steering wheel hub to

shaft.

22. Install the steering wheel (1) and install a NEW

retainer bolt (2). Tighten the bolt to 70 N·m (52 ft.
lbs.).

LX

COLUMN SERVICE INFORMATION

19 - 139

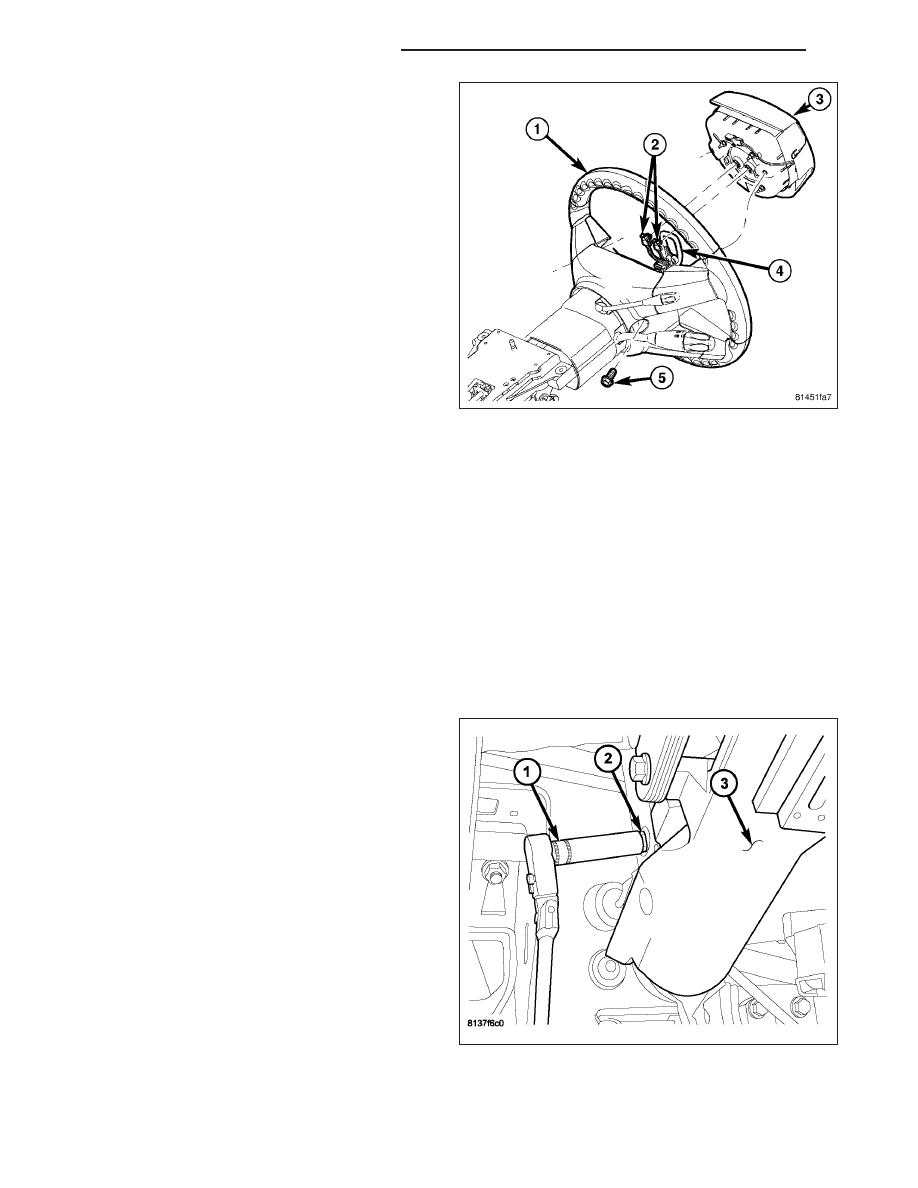

23. Install the airbag (3). (Refer to 8 - ELECTRICAL/

RESTRAINTS/DRIVER

AIRBAG

-

INSTALLA-

TION)

24. Install the negative battery terminal on the battery.

It is important that this is performed properly
(including calibration of steering angle sensor if
equipped with ESP). (Refer to 8 - ELECTRICAL/
BATTERY SYSTEM - STANDARD PROCEDURE)

CAUTION: If the steering wheel is excessively off-
center while driving, outside of Chassis specifica-
tions, inadvertent ESP activations may occur on a
vehicle so equipped.

25. Test the operation of the horn, lights and any

other functions that are steering column operated.

COLUMN - COLUMN SHIFT

WARNING: Before servicing the steering column the airbag system must be disarmed. Refer to electrical
restraint system for service procedures. Failure to do so may result in accidental deployment of the airbag
and possible personal injury.

CAUTION: When handling the steering column use care to avoid holding the column by any part of the
tilt/telescope mechanism or by the shaft boot. The column should be held by its mounting bracket and the
shaft by the exposed portions.

CAUTION: All fasteners must be torqued to specification to ensure proper operation of the steering column.

NOTE: New bolts must be used for installation.

1. Firmly slide the steering column upward against the

instrument panel and loosely install the pivot bolt
and nut (2).

19 - 140

COLUMN SERVICE INFORMATION

LX

2. install the park lock (interlock) cable end button (2)

on the lever.

3. Install the park lock cable (1) on the column.

4. Raise the steering column assembly (2) into place

on the instrument panel and install the upper
mounting screws (1). Tighten the steering column
upper mounting screws (1) to 30 N·m (22 ft. lbs.).

5. Tighten the pivot bolt (2) to 30 N·m (22 ft. lbs.).
