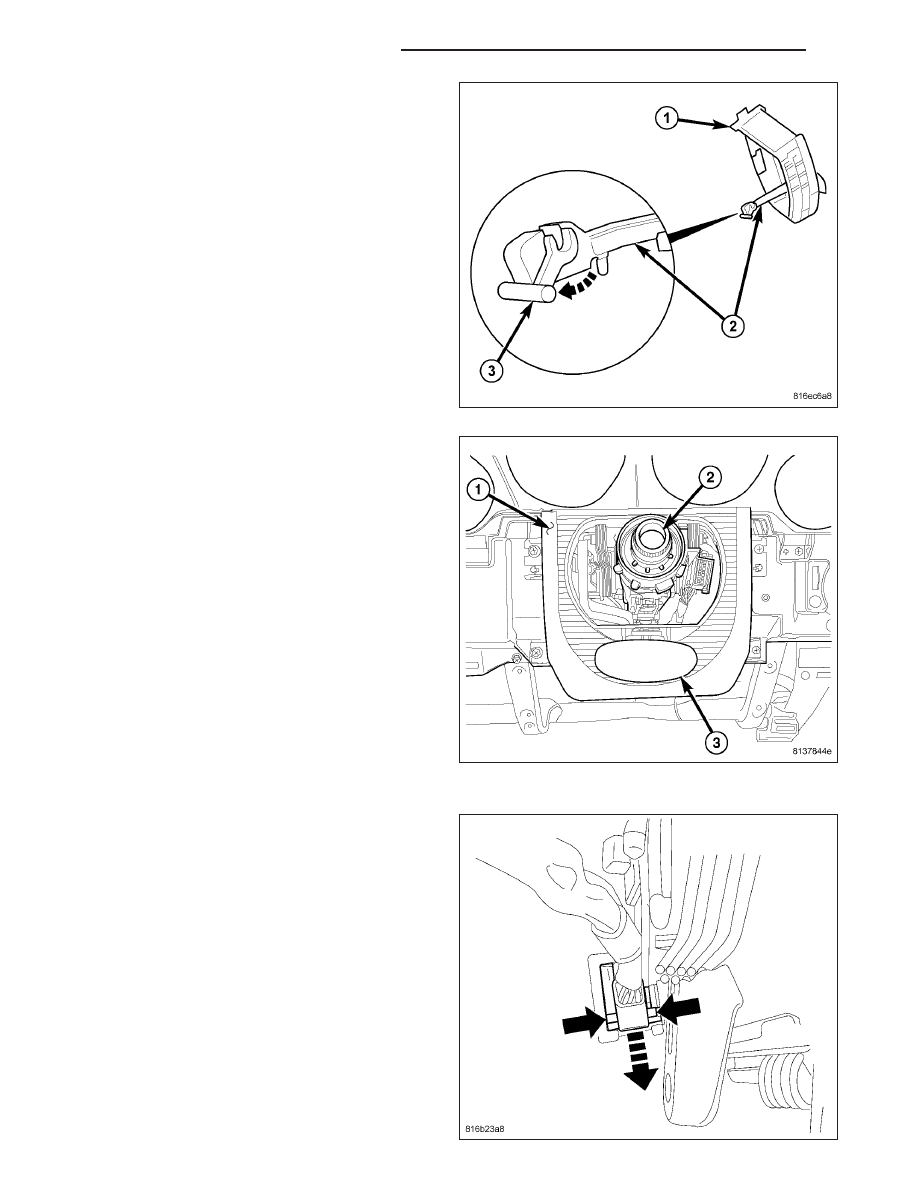

12. Unsnap and move the adjustment handle locking

tab (3) forward as shown unlatching the handle
(2) from the column.

13. Remove the four roll top shroud mounting screws

and remove the shroud (1).

14. Remove the instrument cluster assembly. (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - REMOVAL)

15. Depress the tabs on the rear of the column wiring

harness connector and remove the connector
from the steering column.

19 - 130

COLUMN SERVICE INFORMATION

LX

16. Remove the pinch bolt (3) securing the intermedi-

ate shaft to the steering column shaft (1).

17. Slide the intermediate shaft (2) off the steering

column shaft (1).

18. Remove the lower steering column mounting pivot

bolt and nut (2).

LX

COLUMN SERVICE INFORMATION

19 - 131

CAUTION: When handling the steering column use
care to avoid holding the column by any part of
the tilt/telescope mechanism. The column should
be held by its mounting bracket.

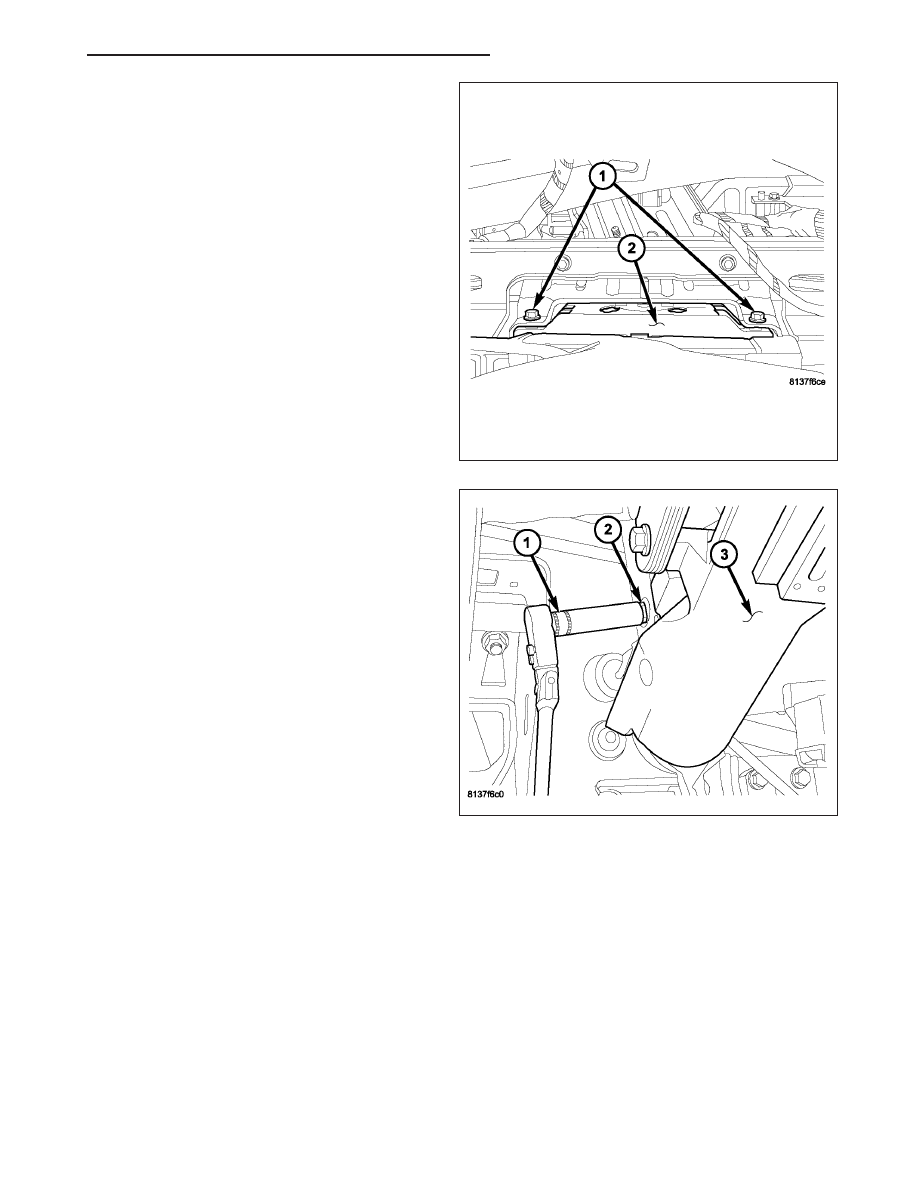

19. Remove the two upper mounting screws (1) from

the steering column (2).

20. Remove the steering column assembly from the

vehicle.

21. Transfer any remaining parts if necessary to the

new column.

INSTALLATION

COLUMN

WARNING: Before servicing the steering column the airbag system must be disarmed. Refer to electrical
restraint system for service procedures. Failure to do so may result in accidental deployment of the airbag
and possible personal injury.

CAUTION: When handling the steering column use care to avoid holding the column by any part of the
tilt/telescope mechanism or by the shaft boot. The column should be held by its mounting bracket and the
shaft by the exposed portions.

CAUTION: All fasteners must be torqued to specification to ensure proper operation of the steering column.

NOTE: New bolts must be used for installation.

19 - 132

COLUMN SERVICE INFORMATION

LX

1. Position the steering column (2) on the instrument

panel and loosely install the upper mounting
screws (1).

2. Firmly slide the steering column upward against the

instrument panel and loosely install the pivot bolt
and nut (2).

LX

COLUMN SERVICE INFORMATION

19 - 133
