INSTALLATION

1. Route leading end of rear parking brake cable (2)

up through cable guide (1) on crossmember.

2. Guide cable leading end through crossmember

bracket (1 - left)(2 - right) near equalizer and press
cable housing retainer into bracket allowing retainer
fingers to lock cable in place.

5 - 158

BRAKES - BASE

LX

3. Insert opposite end of cable (2) through rear

knuckle (3) and install mounting screw (4). Tighten
screw to 8 N·m (71 in. lbs.) torque.

4. Install shoe actuator lever (1) on end of parking

brake cable (2). Make sure actuator lever is posi-
tioned with word “UP” facing outward.

5. Install parking brake shoes as well as all compo-

nents necessary to access them. (Refer to 5 -
BRAKES/PARKING

BRAKE/SHOES

-

INSTALLATION)

NOTE: Due to short travel and low spring tension,
it is not necessary to lock out parking brake lever
to service parking brake components.

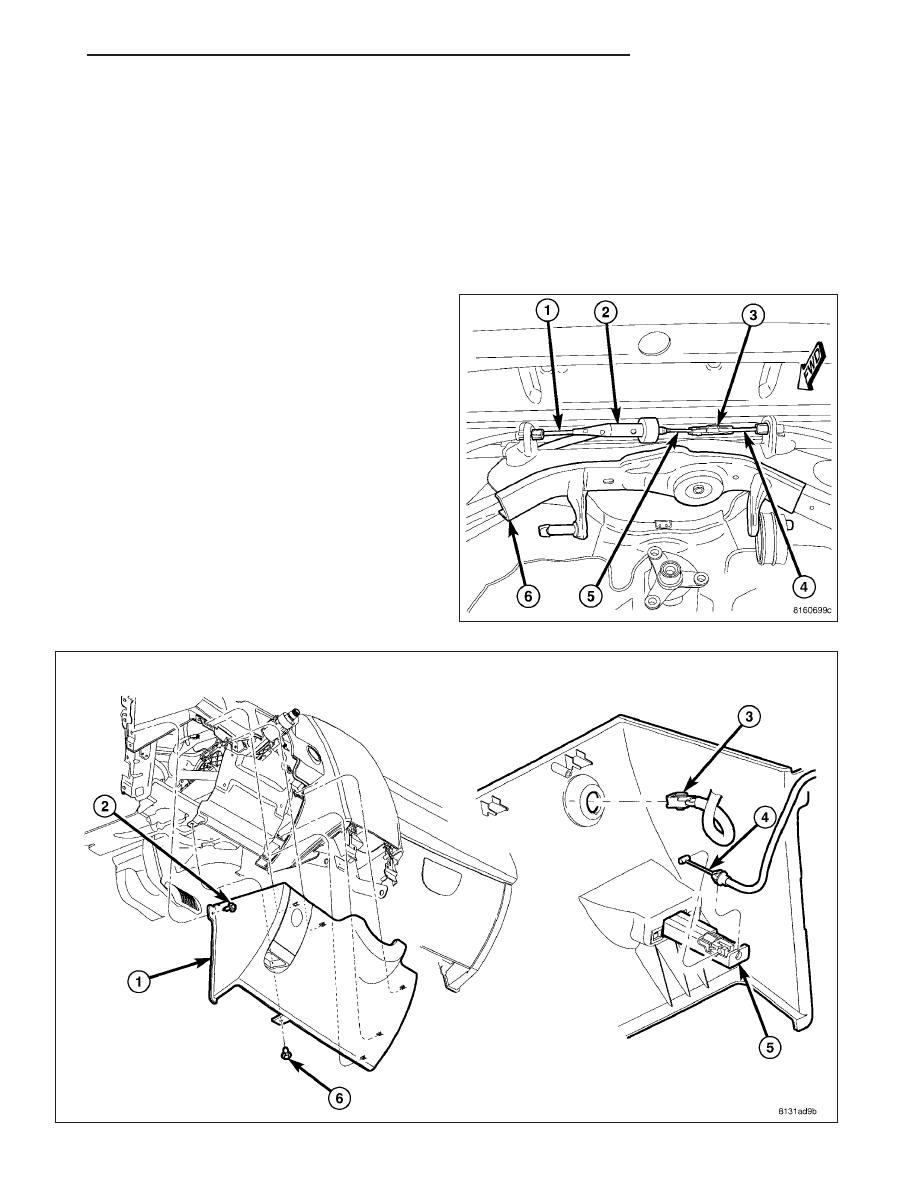

6. Connect rear parking brake cable at equalizer/front

cable as follows:

•

If installing left rear cable, connect cable (1) at
equalizer (2) above rear axle differential (not
shown) and rear crossmember (6).

•

If installing right rear cable, connect cable (4) at
connector (3) above rear axle differential (not
shown) and rear crossmember (6).

7. Lower vehicle until rear wheels are just above floor level.

8. Apply parking brake lever. Release lever, then reapply.

9. Check to make sure rear wheels will not rotate with lever applied.

LX

BRAKES - BASE

5 - 159

10. Release parking brake lever, then check to make sure rear wheels rotate without excessive drag.

11. Adjust parking brake shoes as necessary. (Refer to 5 - BRAKES/PARKING BRAKE/SHOES - ADJUSTMENT)

12. Lower vehicle.

5 - 160

BRAKES - BASE

LX

LEVER - PARKING BRAKE

REMOVAL

LEVER

NOTE: Before proceeding, (Refer to 5 - BRAKES - WARNING) (Refer to 5 - BRAKES - CAUTION).

1. Raise and support vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCEDURE)

NOTE: Due to short travel and low spring tension,
it is not necessary to lock-out parking brake lever
to service parking brake components.

2. Disconnect front parking brake cable (5) at connec-

tor (3) to right rear parking brake cable.

3. Lower vehicle.
