Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 178





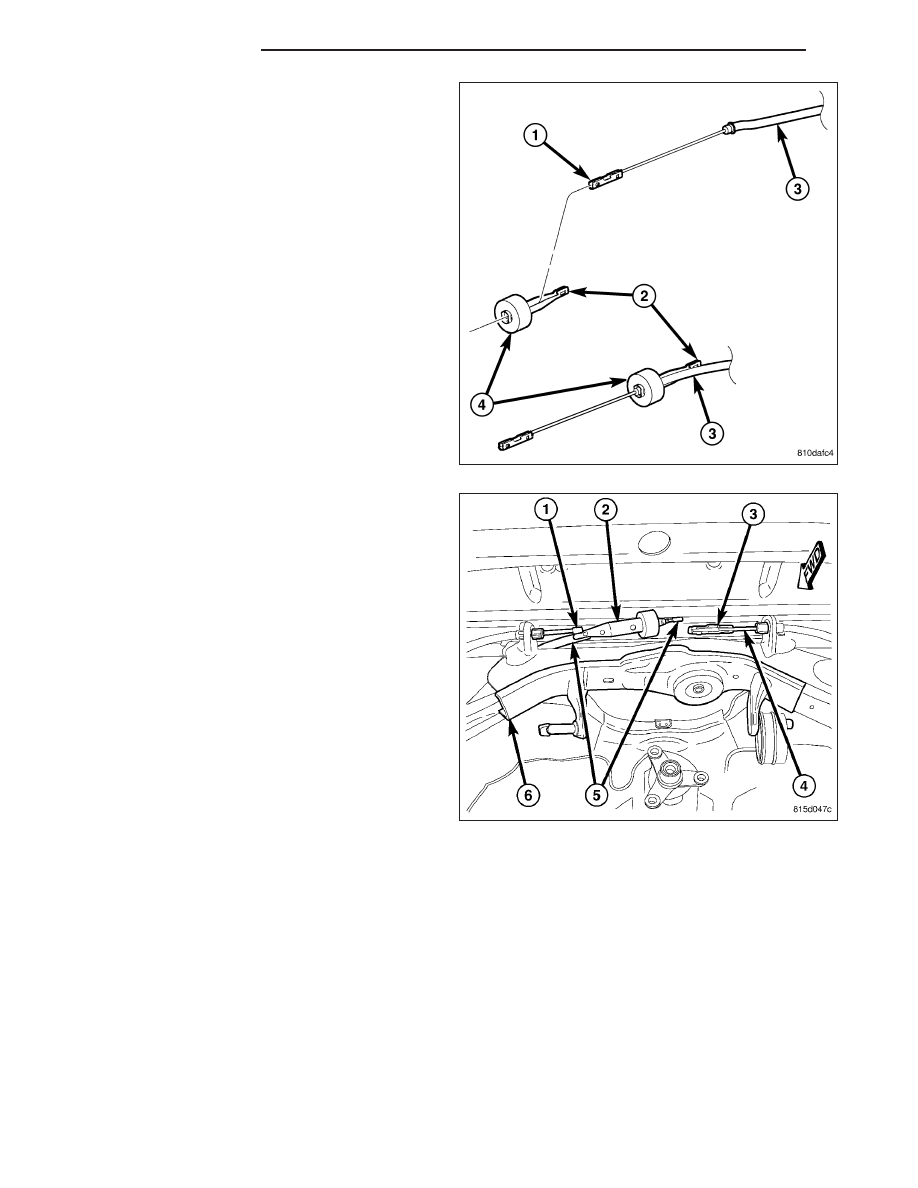

9. Route cable above rear crossmember, then slide

cable end (1) (shown with connector) and housing
(3)

through

equalizer

(2)

above

rear

axle

differential.

NOTE: Due to short travel and low spring tension,
it is not necessary to lock-out parking brake lever
to service parking brake components.

10. Connect front parking brake cable (5) at connec-

tor (3) to right rear parking brake cable (4) (axle
differential not shown).

5 - 154

BRAKES - BASE

LX

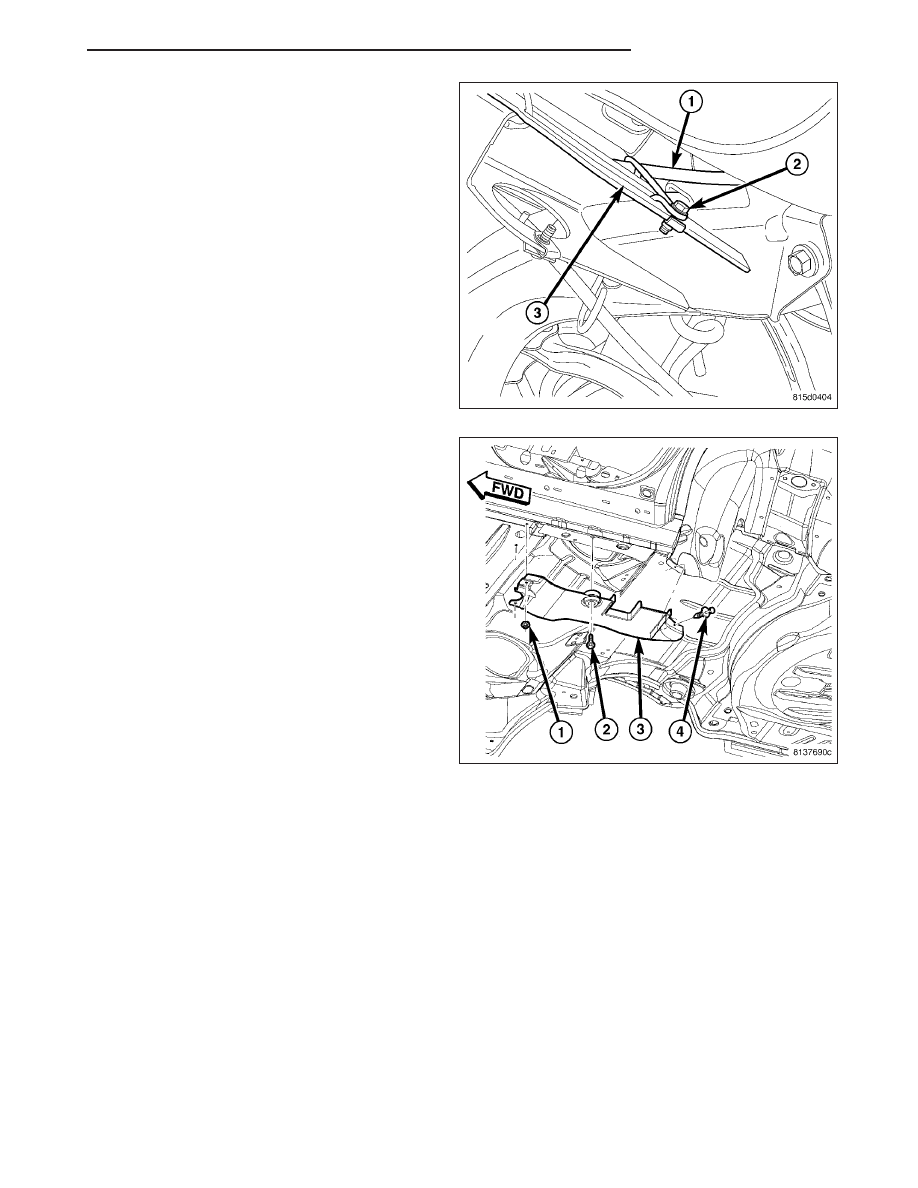

11. Install

screw

(2)

fastening

cable

(1)

routing

bracket to rear crossmember front flange (3).

12. Position lower rear wheelhouse shield (3) onto

body of vehicle. Install nuts (1), bolt (2) and push-
pins (4) securing lower rear wheelhouse shield to
body. Tighten nuts and bolt securely.

13. Lower vehicle until rear wheels are just above floor level.

14. Apply parking brake lever. Release lever, then reapply.

15. Check to make sure rear wheels will not rotate with lever applied.

16. Release parking brake lever, then check to make sure rear wheels rotate without excessive drag.

17. Apply parking brake lever.

18. Lower vehicle.

LX

BRAKES - BASE

5 - 155

CABLE - PARKING BRAKE REAR

REMOVAL

NOTE: Before proceeding, (Refer to 5 - BRAKES - WARNING) (Refer to 5 - BRAKES - CAUTION).

1. Raise and support vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCEDURE)

NOTE: Due to short travel and low spring tension,
it is not necessary to lock-out parking brake lever
to service parking brake components.

2. Disconnect rear parking brake cable near front

cable as follows:

If removing left rear cable, disconnect cable (1)
at equalizer (2) above rear axle differential (not
shown) and rear crossmember (6).

If removing right rear cable, disconnect cable (4)
at connector (3) above rear axle differential (not
shown) and rear crossmember (6).

3. Remove parking brake shoes on side of cable service. (Refer to 5 - BRAKES/PARKING BRAKE/SHOES -

REMOVAL)

4. Remove shoe actuator lever (1) from end of cable

(2) and support.

5 - 156

BRAKES - BASE

LX

5. Remove screw (4) fastening cable (2) to knuckle

(3). Remove cable from knuckle.

6. Remove cable (2) from routing guide (1).

7. Place 13 mm 12-point box wrench (4) over cable

strand and completely onto cable retainer (3) as
shown at crossmember bracket (1 - left)(2 - right).
It may be necessary to wiggle wrench around
somewhat to collapse retainer fingers. With wrench
in place, pull cable from bracket.

8. Remove parking brake cable from vehicle.

LX

BRAKES - BASE

5 - 157
