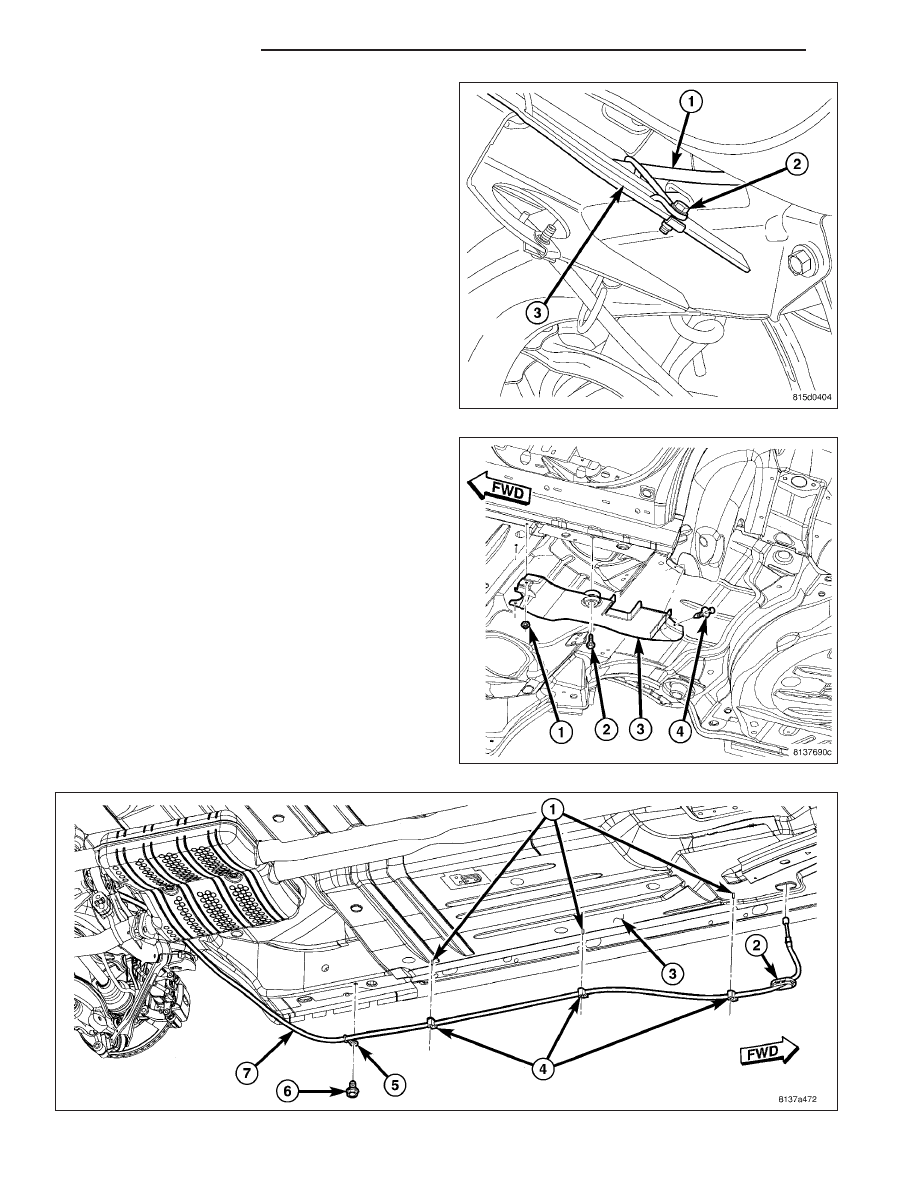

4. Remove screw (2) fastening cable (1) routing

bracket to rear crossmember front flange (3).

5. Remove nuts (1), bolt (2) and push-pins (4), secur-

ing lower rear wheelhouse shield (3) to body of
vehicle. Remove lower rear wheelhouse shield.

6. Remove screw (6) and routing clip (4) nuts fastening cable (7) to underside of body (3).

5 - 150

BRAKES - BASE

LX

7. Lower vehicle.

8. Remove driver door opening sill scuff plate and cowl side trim.

9. Remove clip and roll back carpet away from front cable.

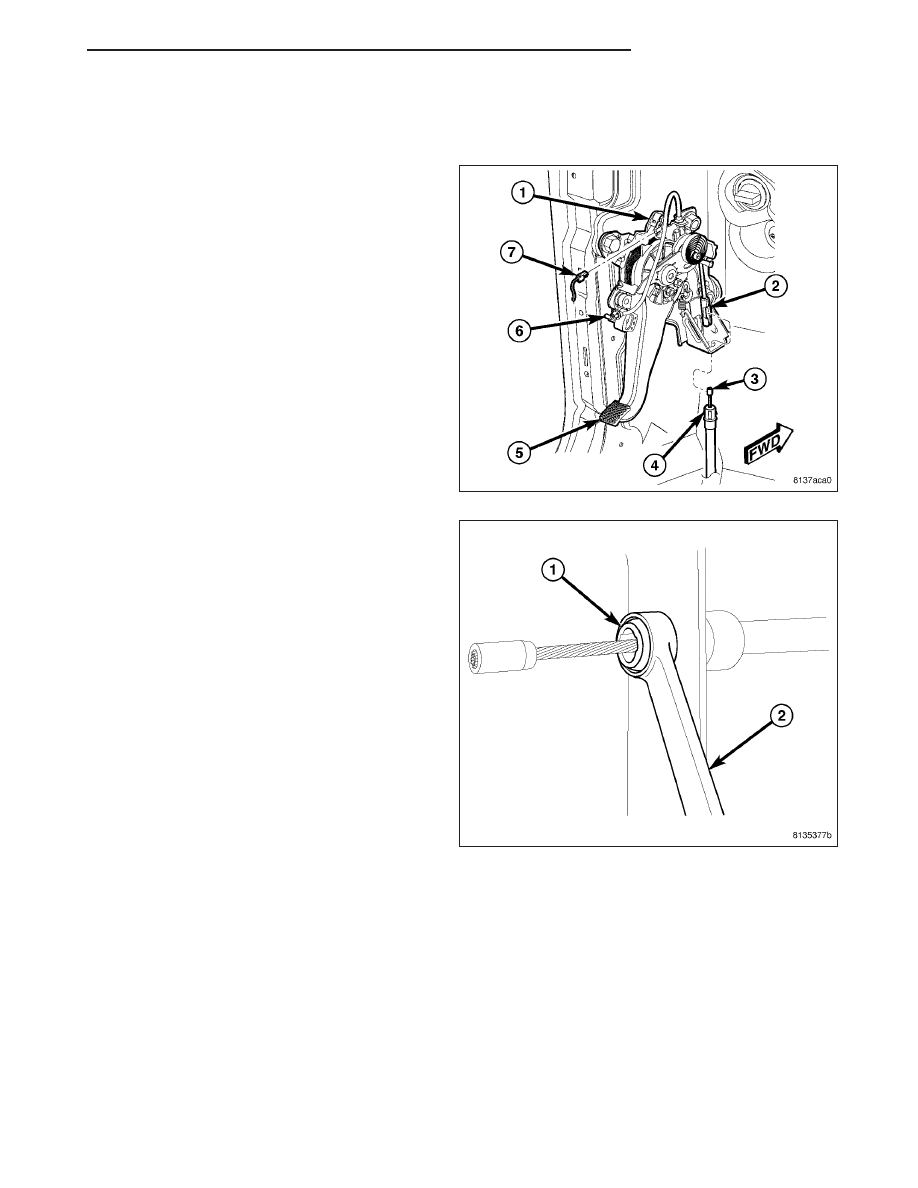

10. Disconnect front parking brake cable strand (3) at

lever connector (2).

11. Place 13 mm 12-point box wrench (2) over cable

retainer (1) at lever bracket as shown to collapse
retainer fingers. Pull cable from bracket.

LX

BRAKES - BASE

5 - 151

12. Remove parking brake cable grommet (2) from floor pan (3).

13. Remove parking brake cable (7) through hole in floor pan.

INSTALLATION

1. Guide parking brake cable (7) down through hole in floor pan.

2. Install parking brake cable grommet (2) in hole of floor pan (3).

5 - 152

BRAKES - BASE

LX

3. Guide cable end (3) up through lever bracket and

press cable housing retainer (7) into bracket allow-
ing retainer fingers to lock cable in place.

4. Connect front parking brake cable strand (3) at

lever connector (2).

5. Lay carpet back into place and install retaining clip.

6. Install driver door opening sill scuff plate and cowl

side trim.

7. Raise and support vehicle.

8. Install screw (6) and routing clip (4) nuts fastening cable (7) to underside of body (3).

LX

BRAKES - BASE

5 - 153
