4. Remove fasteners (6) securing steering column opening cover (1) in place.

5. Disconnect wiring connector (3) at decklid release switch.

6. Disconnect parking brake release cable (4) at lever (5) and remove steering column opening cover (1).

7. Disconnect wiring connector (7) at parking brake

switch (1).

8. Disconnect front parking brake cable strand (3) at

lever connector (2).

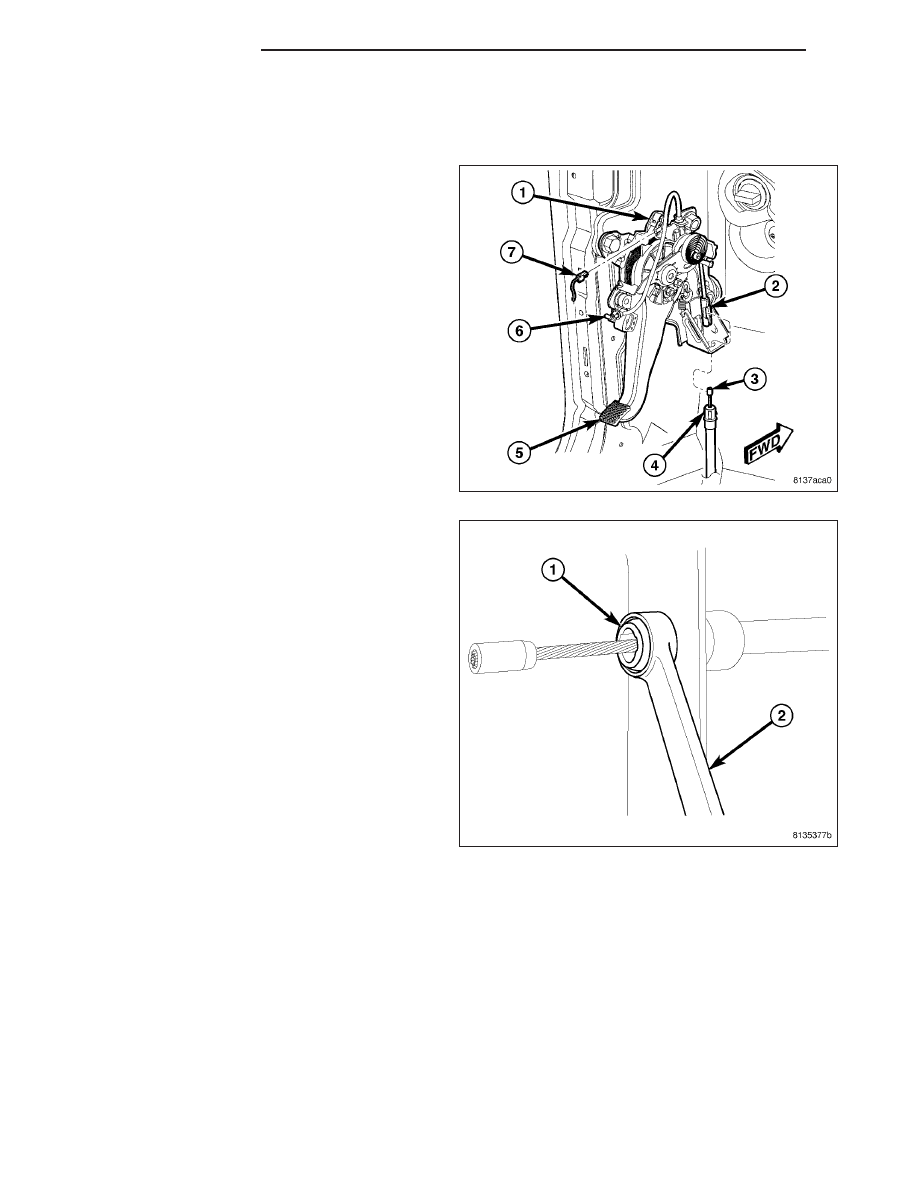

9. Place 13 mm 12-point box wrench (2) over cable

retainer (1) at lever bracket as shown to collapse
retainer fingers. Pull cable from bracket.

5 - 162

BRAKES - BASE

LX

10. Remove bolt (4) and two nuts (2) mounting park-

ing brake lever (3) to body (5).

11. Remove parking brake lever (3).

LEVER - RHD

NOTE: Before proceeding, (Refer to 5 - BRAKES - WARNING) (Refer to 5 - BRAKES - CAUTION).

1. Raise and support vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCEDURE)

NOTE: Due to short travel and low spring tension,
it is not necessary to lock-out parking brake lever
to service parking brake components.

2. Disconnect front parking brake cable (5) at connec-

tor (2) to right rear parking brake cable.

3. Lower vehicle.

4. Remove driver side silencer under instrument panel. (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT

PANEL SILENCER - INSTALLATION)

5. Remove steering column opening cover. (Refer to 23 - BODY/INSTRUMENT PANEL/STEERING COLUMN

OPENING COVER - INSTALLATION)

6. Remove foot rest. (Refer to 23 - BODY/INTERIOR/FRONT FLOOR FOOT REST - REMOVAL)

7. Roll back carpet at center console to access lever mounting nuts.

LX

BRAKES - BASE

5 - 163

8. Disconnect

wiring

connector

at

parking

brake

switch on lever.

9. Disconnect front parking brake cable strand (3) at

lever connector (2).

10. Place 13 mm 12-point box wrench (2) over cable

retainer (1) at lever bracket as shown to collapse
retainer fingers. Pull cable from bracket.

11. Loosen nut (5) mounting parking brake lever (7) to

body.

12. Remove nuts (8) mounting parking brake lever (7)

to body.

13. Remove parking brake lever (7).

5 - 164

BRAKES - BASE

LX

INSTALLATION

LEVER

1. Install parking brake lever (3) over mounting studs

(1).

2. Install bolt (4) and two nuts (2) mounting parking

brake lever to body (5). Tighten bolt and nuts to 26
N·m (19 ft. lbs.) torque.

3. Connect wiring connector (7) at parking brake

switch (1).

4. Guide cable end (3) up through lever bracket and

press cable housing retainer (7) into bracket allow-
ing retainer fingers to lock cable in place.

5. Connect front parking brake cable strand (3) at

lever connector (2).

6. If installing new lever, remove pin locking out auto-

matic tensioning spring.
